申请日2016.09.12
公开(公告)日2016.11.23
IPC分类号C02F11/16; F23G7/00; B01D46/00; B01D53/48
摘要
本发明提供一种污泥处理系统，包括：一污泥干燥机，用以接收并干燥该污泥，以降低该污泥的含水率;一焚化炉，连接该污泥干燥机，用以接收干燥后的污泥，并焚化处理干燥后的污泥产生废气;一废热锅炉，连接该焚化炉，借由该焚化炉的废气形成蒸汽;一蒸汽发电机，分别连接该废热锅炉及该污泥干燥机，并借由该废热锅炉的蒸汽产生电力作为该污泥干燥机的电源，并利用该蒸汽对该污泥干燥机加热;一集尘器，连接该废热锅炉，用以过滤通过废热锅炉的废气;一脱硫设备，连接该集尘器，用以脱硫处理过滤后的废气;及一排气设备，连接该脱硫设备，用以将脱硫后的废气排出。通过本发明的设计可有效降低污泥含水率，增加热值，并回收研磨处理后的底渣及飞灰。
权利要求书
1.一种污泥处理系统，其特征在于，用以处理污泥，该污泥处理系统包括：
一污泥干燥机，用以接收并干燥该污泥，以降低该污泥的含水率;
一焚化炉，连接该污泥干燥机，用以接收干燥后的污泥，并焚化处理干燥后的污泥产生废气;
一废热锅炉，连接该焚化炉，借由该焚化炉的废气形成蒸汽;
一蒸汽发电机，分别连接该废热锅炉及该污泥干燥机，并借由该废热锅炉的蒸汽产生电力作为该污泥干燥机的电源，并利用该蒸汽对该污泥干燥机加热;
一集尘器，连接该废热锅炉，用以过滤通过废热锅炉的废气;
一脱硫设备，连接该集尘器，用以脱硫处理过滤后的废气;及
一排气设备，连接该脱硫设备，用以将脱硫后的废气排出。
2.如权利要求1所述的污泥处理系统，其特征在于，该污泥干燥机通过一污泥通道连接该焚化炉。
3.如权利要求1所述的污泥处理系统，其特征在于，该焚化炉通过一废热通道连接该废热锅炉。
4.如权利要求1所述的污泥处理系统，其特征在于，该焚化炉为一流体化床焚化炉。
5.如权利要求1所述的污泥处理系统，其特征在于，该废热锅炉通过一第一蒸汽通道连接该蒸汽发电机。
6.如权利要求1所述的污泥处理系统，其特征在于，该蒸汽发电机通过一第二蒸汽通道连接该污泥干燥机。
7.如权利要求1所述的污泥处理系统，其特征在于，该集尘器通过一废气通道连接该废热锅炉。
8.权利要求7所述的污泥处理系统，其特征在于，该废气通道还具有一活性炭喷枪。
9.如权利要求1所述的污泥处理系统，其特征在于，该集尘器为一袋式集尘器。
10.如权利要求1所述的污泥处理系统，其特征在于，该脱硫设备通过一过滤后废气通道连接该集尘器。
11.如权利要求1所述的污泥处理系统，其特征在于，该排气设备为一诱引式抽风机。
12.如权利要求1所述的污泥处理系统，其特征在于，该焚化炉还具有一尿素喷枪。
13.如权利要求1所述的污泥处理系统，其特征在于，该污泥处理系统还包括一研磨器，该研磨器连接该焚化炉、该废热锅炉及该集尘器。
说明书
污泥处理系统
技术领域
本发明涉及一种废弃物处理系统，尤指一种污泥处理系统。
背景技术
随着工业化的发展和城市化的加快，污水处理设备的污泥生产量快速增加，并随着环保概念的兴起，污泥多半以焚化炉焚化方式处理，以减少污染。现有污水厂运送至焚化厂处理的污泥含水率大多高于80%，此类污泥直接投入焚化炉焚化，焚化处理可以很大程度地使污泥减量化并降低对环境污染的程度。
然而，由于污泥的含水率高，热值低，因此现有污泥焚化处理需要较久的时间，且需消耗较多的能源。并且，含水率越高的污泥体积越大，污泥体积中很大一部分为水，因此现有污泥焚化处理的污泥处理量实际上非常少，导致污泥处理的效率不佳。此外，现有污泥焚化处理后产生的底渣及飞灰经常被随意掩埋或弃置会造成环境污染。
因此，要如何解决上述现有技术的问题与缺点，即为本案的发明人与从事此行业的相关厂商所亟欲研究改善的方向所在。
发明内容
因此，为有效解决上述的问题，本发明的一目的在于提供一种在污泥投入焚化炉焚化处理前先进行干燥处理，借此降低污泥含水率，增加热值，进而缩短污泥处理时间，减少能源消耗并增加污泥处理量的污泥处理系统。
本发明的另一目的在于提供一种将污泥处理后形成的底渣及飞灰进行研磨处理，以便回收使用的污泥处理系统。

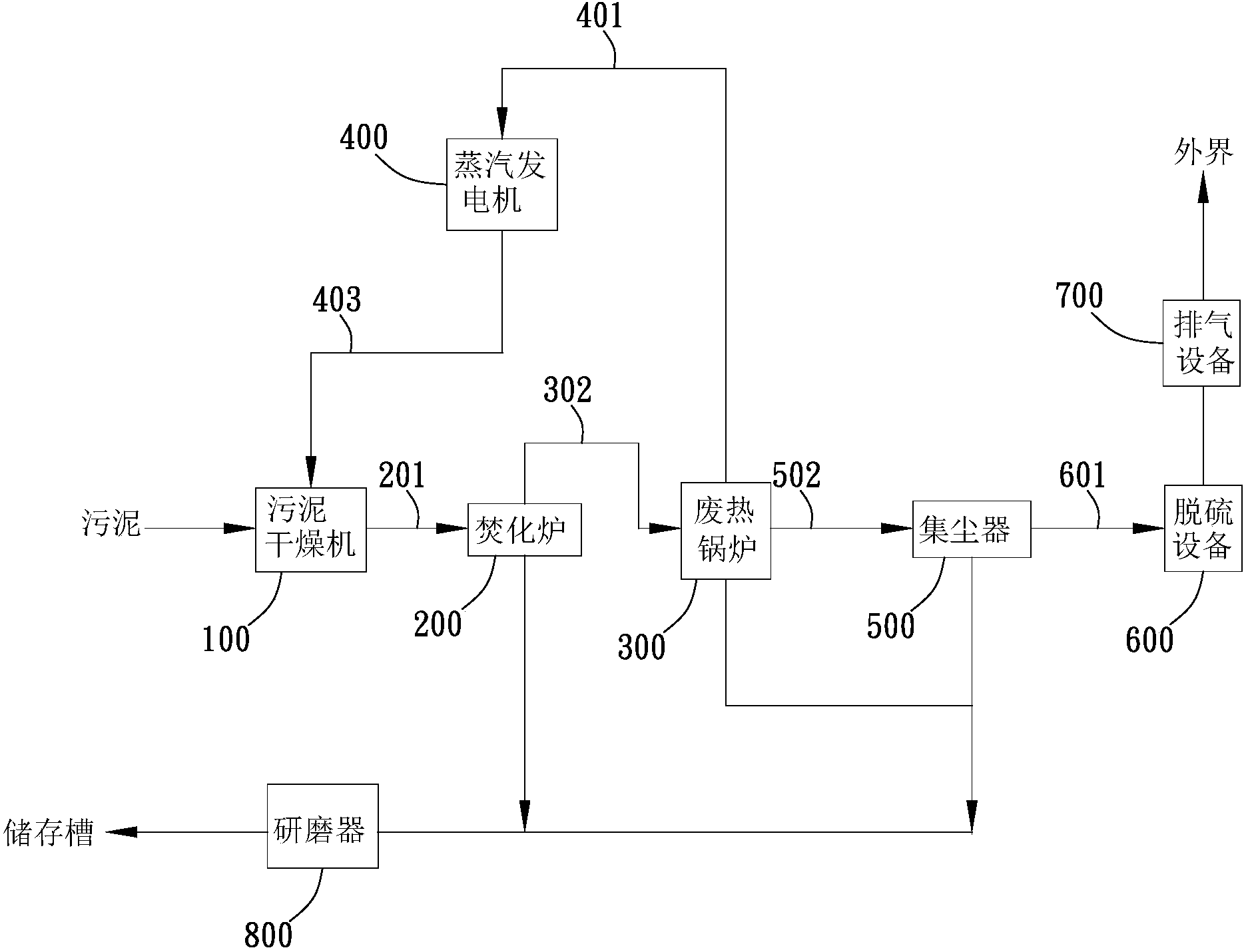

为达上述目的，本发明提供一种污泥处理系统，用以处理污泥，该污泥处理系统包括：一污泥干燥机，用以接收该污泥，以降低该污泥的含水率;一焚化炉，连接该污泥干燥机，用以接收干燥后的污泥，并焚化处理干燥后的污泥产生废气;一废热锅炉，连接该焚化炉，借由该焚化炉的废气形成蒸汽;一蒸汽发电机，分别连接该废热锅炉及该污泥干燥机，并借由该废热锅炉的蒸汽产生电力做为该污泥干燥机的电源，并利用该蒸汽对该污泥干燥机加热;一集尘器，连接该废热锅炉，用以过滤该通过废热锅炉的废气;一脱硫设备，连接该集尘器，用以脱硫处理过滤后的废气;及一排气设备，连接该脱硫设备，用以将脱硫后的废气排出。
其中，该污泥干燥机通过一污泥通道连接该焚化炉。
其中，该焚化炉通过一废热通道连接该废热锅炉。
其中，该焚化炉为一流体化床焚化炉。
其中，该废热锅炉通过一第一蒸汽通道连接该蒸汽发电机。
其中，该蒸汽发电机通过一第二蒸汽通道连接该污泥干燥机。
其中，该集尘器通过一废气通道连接该废热锅炉 。
其中，该废气通道还具有一活性炭喷枪。
其中，该集尘器为一袋式集尘器。
其中，该脱硫设备通过一过滤后废气通道连接该集尘器。
其中，该排气设备为一诱引式抽风机。
其中，该焚化炉还具有一尿素喷枪。
在一实施例中，该污泥处理系统还包括一研磨器，该研磨器连接该焚化炉、该废热锅炉及该集尘器，用以将污泥处理后产生的底渣及飞灰进行研磨处理。
通过本发明的设计可有效达到降低污泥含水率，增加热值，进而缩短污泥处理时间，减少能源消耗，增加污泥处理量，并回收污泥处理后产生的底渣及飞灰，进而降低环境污染的功效。
