申请日2016.08.05
公开(公告)日2017.06.09
IPC分类号C02F11/00; C02F11/04; C02F103/10
摘要
本实用新型公开了一种油田污泥回收处理装置，包括混合罐，混合罐的入口端连接有泥污管和水管，泥污管和水管上均设有泵，混合罐内设有搅拌器，利用搅拌器将污泥和水进行充分混合;所述混合罐的出口通过污泥输送管连接三相离心机，污泥输送管上也设有泵;利用三相离心机实现污泥水、油和泥土的分离;三相离心机的出油口、出水口和出泥口分别连接油管、水管和送泥管，本实用新型结构合理，使用方便，整体可以有效对油田污泥进行处理，实现油、水、污泥的分离，整体对环境污染小，同时获取了有价值的能源物质，从而经济效益更高。
权利要求书
1.一种油田污泥回收处理装置，其特征在于，包括混合罐，混合罐的入口端连接有泥污管和水管，泥污管和水管上均设有泵，混合罐内设有搅拌器;所述混合罐的出口通过污泥输送管连接三相离心机，污泥输送管上也设有泵;三相离心机的出油口、出水口和出泥口分别连接油管、水管和送泥管，油管和水管上均设有泵，送泥管内设有螺旋输送机，油管和水管分别连接储油箱和水箱，所述水箱上设有加料罐，且水箱内设有曝气器;所述螺旋输送机连接发酵罐，且发酵罐内设有催化器，发酵罐连接甲烷收集罐。
2.根据权利要求1所述的油田污泥回收处理装置，其特征在于，所述发酵罐还连接有残渣罐，发酵罐与残渣罐之间通过螺旋输送管道相连接。
3.根据权利要求1所述的油田污泥回收处理装置，其特征在于，所述甲烷收集罐内设有甲烷浓度监测仪。
4.根据权利要求1所述的油田污泥回收处理装置，其特征在于，所述加料罐与水箱之间通过加料管道相连通，且加料管道上设有电磁阀。
说明书
一种油田污泥回收处理装置
技术领域
本实用新型涉及油污处理装置，具体是一种油田污泥回收处理装置。
背景技术
含油污泥是在石油开采、运输、炼制及含油污水处理过程中产生的含油固体废物。污泥中一般含油率在10～50%，含水率在40～90%，我国石油化学行业中，平均每年产生80万t罐底泥、池底泥，胜利油田每年产生含油污泥在10万吨以上，大港油田每年产生含油污泥约15万吨，河南油田每年产生5×104m3含油污泥。含油污泥中含有大量的苯系物、酚类、蒽、芘等有恶臭的有毒物质，含油污泥若不加以处理，不仅污染环境，而且造成资源的浪费。含油污泥的处理一直是困扰油田的一大难题，本实用新型的目的在于提供一种油田污泥回收处理装置，以解决上述背景技术中提出的问题。
实用新型内容
为实现上述目的，本实用新型提供如下技术方案：

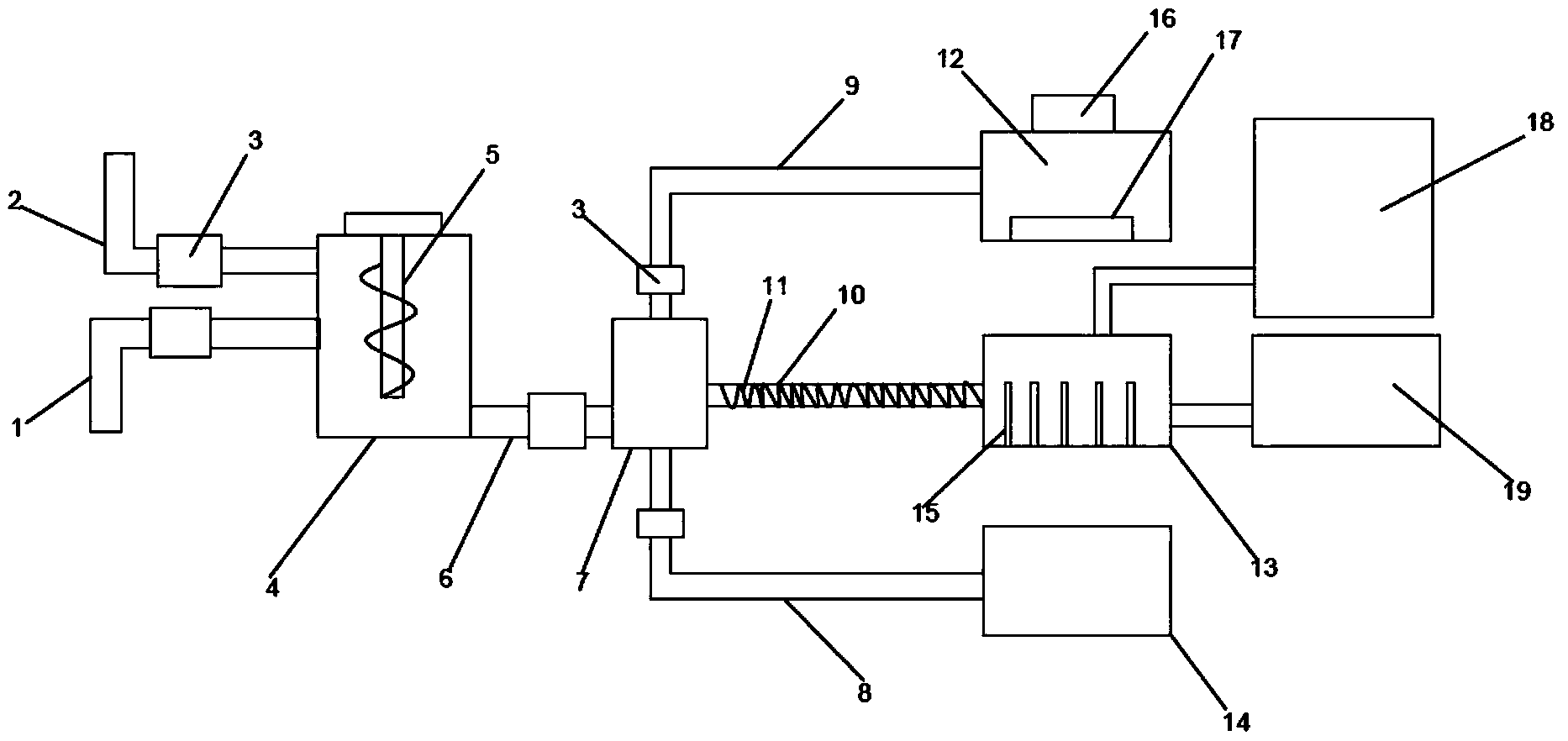

一种油田污泥回收处理装置，包括混合罐，混合罐的入口端连接有泥污管和水管，泥污管和水管上均设有泵，混合罐内设有搅拌器，利用搅拌器将污泥和水进行充分混合;所述混合罐的出口通过污泥输送管连接三相离心机，污泥输送管上也设有泵;利用三相离心机实现污泥水、油和泥土的分离;三相离心机的出油口、出水口和出泥口分别连接油管、水管和送泥管，油管和水管上均设有泵，送泥管内设有螺旋输送机，油管和水管分别连接储油箱和水箱，所述水箱上设有加料罐，加料罐用于向水箱内添加消毒药物，且水箱内设有曝气器，通过曝气使得水箱内的水获得足够的溶解氧，防止出现恶臭的情况;所述螺旋输送机连接发酵罐，且发酵罐内设有催化器，催化器用于加速发酵离心分离后的泥土，发酵罐连接甲烷收集罐，通过甲烷收集罐收集发酵过程中产生的甲烷。
作为本实用新型进一步的方案：所述发酵罐还连接有残渣罐，发酵罐与残渣罐之间通过螺旋输送管道相连接。
作为本实用新型再进一步的方案：所述甲烷收集罐内设有甲烷浓度监测仪，利用甲烷浓度监测仪快速检测甲烷浓度信息。
作为本实用新型再进一步的方案：所述加料罐与水箱之间通过加料管道相连通，且加料管道上设有电磁阀。
与现有技术相比，本实用新型的有益效果是：本实用新型结构合理，使用方便，整体可以有效对油田污泥进行处理，实现油、水、污泥的分离，整体对环境污染小，同时获取了有价值的能源物质，从而经济效益更高。
