申请日2016.06.24
公开(公告)日2018.01.05
IPC分类号C02F1/48
摘要
本发明涉及一种改进的磁力水处理设备，它包括设备本体，在所述设备本体一端设有进口，另一端设有出口，在所述设备本体内设有磁盘转动轴，在所述磁盘转动轴上设有带无磁区磁盘，在所述磁盘转动轴侧上方设有刮刀转动轴，在所述刮刀转动轴上设有圆盘形刚性转动刮刀，在所述圆盘形刚性转动刮刀下方设有固定刮刀，所述圆盘形刚性转动刮刀和固定刮刀设在带无磁区磁盘的间隙内。本发明处理效果好，杂质刮除率高，运行平稳，实时监控。
摘要附图
权利要求书

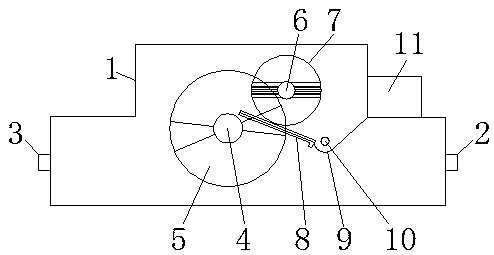

1.一种改进的磁力水处理设备，其特征在于：它包括设备本体(1)，在所述设备本体(1)一端设有进口(2)，另一端设有出口(3)，在所述设备本体(1)内设有磁盘转动轴(4)，在所述磁盘转动轴(4)上设有带无磁区磁盘(5)，在所述磁盘转动轴(4)侧上方设有刮刀转动轴(6)，在所述刮刀转动轴(6)上设有圆盘形刚性转动刮刀(7)，在所述圆盘形刚性转动刮刀(7)下方设有固定刮刀(8)，所述圆盘形刚性转动刮刀(7)和固定刮刀(8)设在带无磁区磁盘(5)的间隙内，在所述固定刮刀(8)的尾端设有泥渣槽(9)，在所述泥渣槽(9)内设有排泥机(10)，在所述设备本体(1)上设有监控装置(11)。
2.根据权利要求1所述的改进的磁力水处理设备，其特征在于：所述带无磁区磁盘(5)包括磁盘(12)，在所述磁盘(12)中部设有轴孔(13)，所述轴孔(13)的外径大小占磁盘(12)外径大小的1/6-1/5，在所述磁盘(12)的径向设有两个对称的无磁区(14)，所述无磁区(14)为扇形，在所述无磁区(14)旁为有磁区(15)，两个无磁区(14)的表面积与有磁区(15)的表面积比为1：(5-6)。
3.根据权利要求1所述的改进的磁力水处理设备，其特征在于：所述圆盘形刚性转动刮刀(7)包括圆形金属盘(16)，在所述圆形金属盘(16)中部设有轴孔(17)，所述轴孔(17)的外径大小占圆形金属盘(16)外径大小的1/6-1/5，在所述圆形金属盘(16)的径向设有两个对称的胶条(18)，所述胶条(18)通过压板(19)固定在圆形金属盘(16)上，所述胶条(18)的纵截面为梯形，该梯形截面的上边为锯齿形，所述胶条(18)的宽度大小占圆形金属盘(16)外径的1/6-3/10。
4.根据权利要求1所述的改进的磁力水处理设备，其特征在于：所述固定刮刀(8)包括金属支架(20)，在所述金属支架(20)上设有刮刀胶条(21)。
说明书
一种改进的磁力水处理设备
技术领域
本发明涉及一种水处理设备，具体涉及一种磁力水处理设备。
背景技术
目前，大部分磁力水处理设备存在结构设置不合理，处理效果不佳，磁盘表面吸附杂质后不能刮除干净，影响整个工作效率。
发明内容
发明目的：本发明的目的是为了克服现有技术中的不足，提供一种处理效果好，杂质刮除率高，运行平稳，实时监控的改进的磁力水处理设备。
技术方案：为了解决上述技术问题，本发明所述的一种改进的磁力水处理设备，它包括设备本体，在所述设备本体一端设有进口，另一端设有出口，在所述设备本体内设有磁盘转动轴，在所述磁盘转动轴上设有带无磁区磁盘，在所述磁盘转动轴侧上方设有刮刀转动轴，在所述刮刀转动轴上设有圆盘形刚性转动刮刀，在所述圆盘形刚性转动刮刀下方设有固定刮刀，所述圆盘形刚性转动刮刀和固定刮刀设在带无磁区磁盘的间隙内，在所述固定刮刀的尾端设有泥渣槽，在所述泥渣槽内设有排泥机，在所述设备本体上设有监控装置。
所述带无磁区磁盘包括磁盘，在所述磁盘中部设有轴孔，所述轴孔的外径大小占磁盘外径大小的1/6-1/5，在所述磁盘的径向设有两个对称的无磁区，所述无磁区为扇形，在所述无磁区旁为有磁区，两个无磁区的表面积与有磁区的表面积比为1：(5-6)。
所述圆盘形刚性转动刮刀包括圆形金属盘，在所述圆形金属盘中部设有轴孔，所述轴孔的外径大小占圆形金属盘外径大小的1/6-1/5，在所述圆形金属盘的径向设有两个对称的胶条，所述胶条通过压板固定在圆形金属盘上，所述胶条的纵截面为梯形，该梯形截面的上边为锯齿形，所述胶条的宽度大小占圆形金属盘外径的1/6-3/10。
所述固定刮刀包括金属支架，在所述金属支架上设有刮刀胶条。
所述金属支架包括Y形下件，在所述Y形下件的上部两端角上设有直角形上件，两所述直角形上件之间形成胶条安装室，所述刮刀胶条包括T形安装端，在所述T形安装端上设有锯齿工作端，所述刮刀胶条的T形安装端安装在金属支架的胶条安装室内。
有益效果：本发明与现有技术相比，其显著优点是：本发明整体结构设置合理，各部件配合连接，运行平稳可靠，采用表面积比为1：(5-6)的两个无磁区和有磁区，无磁区大小设置合理，使磁盘表面刮除干净，采用宽度大小占圆形金属盘外径1/6-3/10的胶条，刮渣面积大小设置合理，刮渣效率高，金属支架由Y形下件和直角形上件组成，刮刀胶条由T形安装端和锯齿工作端组成，T形安装端与金属支架插接装配，连接牢靠，安装方便，采用锯齿工作端，使其磁盘面紧密接触，刮渣干净，设置监控装置，可以实时监测内部运行状况，有效提高生产工作安全性，出现故障可以及时处理，符合实际使用要求。
