申请日2016.06.23
公开(公告)日2016.09.21
IPC分类号E02F5/28
摘要
本发明涉及一种道路侧边污水沟自动化处理设备用除污装置，包括混联机构和清理装置;所述的混联机构位于清理装置正下方，且混联机构上端与清理装置相连接。本发明可对道路侧边污水沟进行清理疏通养护作业，且自由度调节灵活、智能化程度高、清理疏通效率高，解决了现在人工清理疏通劳动量大、效率低和成本高等问题;其移动底架采用一平移的串联结构，四自由度并联机构采用4‑UPS形式的并联机构，可实现一平移三转动共四个自由度方向的运动，一方面起到了对清理装置方位角度的整体调节，实现了柔性清理作业的功能，另一方面对清理装置起到了减震的效果，防止抖动性过大对清理装置清理作业产生影响。

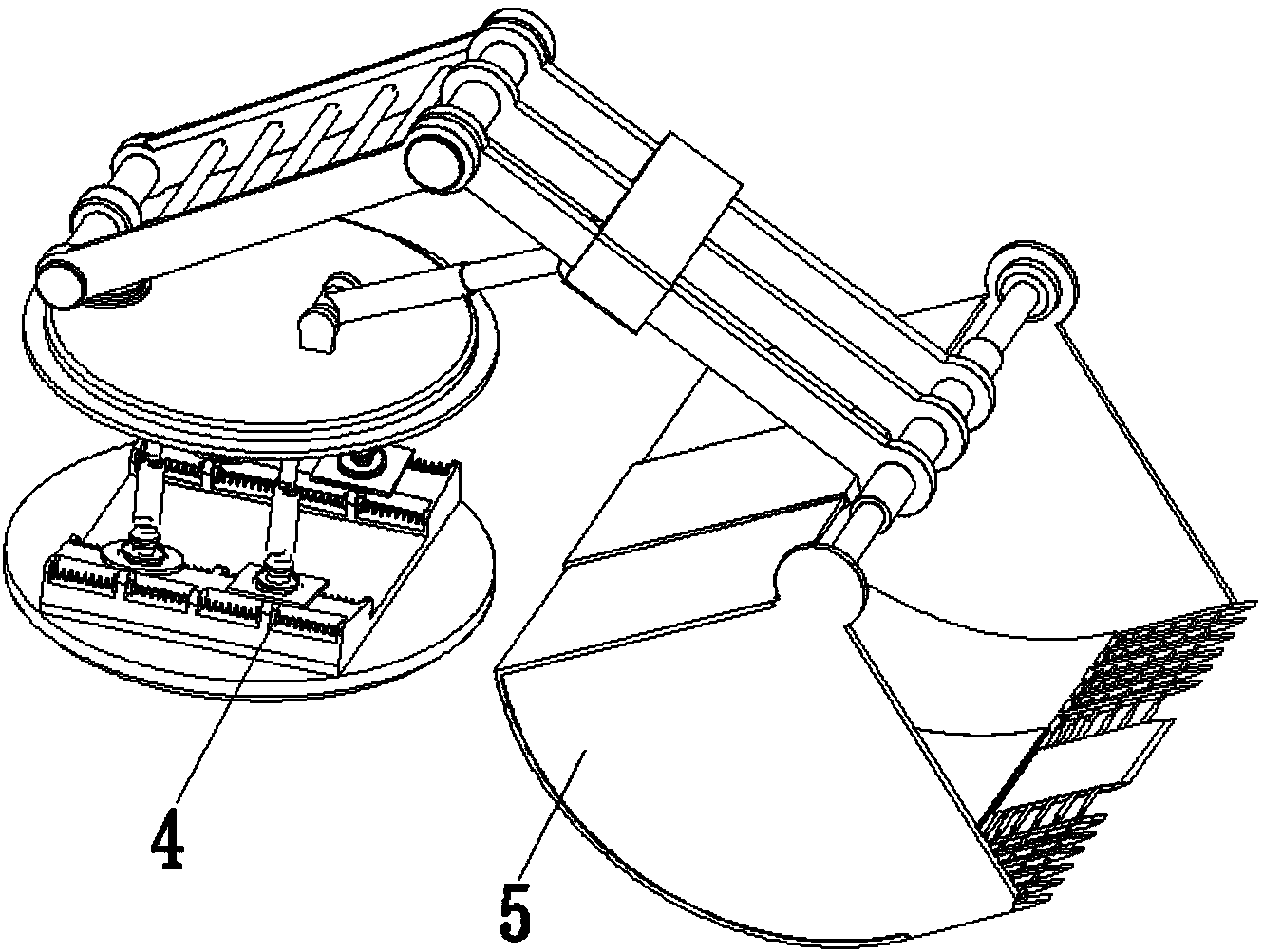

摘要附图
权利要求书
1.一种道路侧边污水沟自动化处理设备用除污装置，其特征在于：包括混联机构和清理装置;所述的混联机构位于清理装置正下方，且混联机构上端与清理装置相连接;其中：
所述的混联机构包括移动底架和四自由度并联机构，移动底架位于四自由度并联机构下方，且移动底架与四自由度并联机构固连;
所述的移动底架包括底板、移动滑轨、滑块、限位弹簧和锁紧柱，且移动滑轨和滑块的数量均为四，限位弹簧数量为十六，锁紧柱的数量为三十二;所述的底板固定在四自由度并联机构上，移动滑轨沿底板的纵向中心轴线分别对称布置，移动滑轨两端分别设置有挡板，滑块安装在移动滑轨上，限位弹簧位于滑块与移动滑轨的挡板之间，且限位弹簧一端通过锁紧柱与移动滑轨的挡板相连接，限位弹簧另一端通过锁紧柱与滑块相连接，且移动滑轨的挡板内侧面和滑块的前后端面上均开设有安装螺纹孔，锁紧柱一端设置有用于固定限位弹簧的锁紧扣，锁紧柱另一端设置有与安装螺纹孔相配合的外螺纹;
所述的四自由度并联机构包括定平台、虎克铰、伸缩杆、球铰链和动平台，且虎克铰、伸缩杆和球铰链的数量均为四;所述的定平台和动平台均为圆盘状结构，且动平台位于定平台正上方，定平台上端部分和动平台下端部分均分别设置有安装螺纹，伸缩杆底端通过虎克铰与滑块相连接，伸缩杆顶端通过球铰链与动平台相连接;
所述的清理装置包括清理转台、从动支座、从动转杆、从动支架、主动转杆、主动支架、主动液压缸、转动销、过渡转杆、主动支座和铲斗;所述的从动支座位于清理转台上端面后侧方，且从动支座与清理转台固连，从动支架底端通过从动转杆固定在从动支座上，且从动支架呈阶梯状结构，从动支架顶端通过主动转杆与主动支架上端相连接，且主动支架采用可伸缩式栅栏状结构，主动支架中部位置处设置有伸缩块，伸缩块底端面上设置有连接耳座，主动液压缸一端与伸缩块底端面上的连接耳座之间通过转动销进行连接，主动液压缸另一端通过过渡转杆安装在主动支座上，主动支座呈U型结构，且主动支座固定在清理转台上端面前侧方，且主动支座、从动支座以及清理转台的圆心位于同一条直线上，铲斗安装在主动支架下端。
2.根据权利要求1所述的一种道路侧边污水沟自动化处理设备用除污装置，其特征在于：所述的铲斗包括铲斗导槽、移动鄂板、电动伸缩杆、固定圆台、固定铲爪、移动铲爪、导向圆筒和调节圆杆;所述的铲斗导槽横截断面为扇形状空心壳体结构，移动鄂板数量为二，移动鄂板沿铲斗导槽的纵向中心轴线分别对称布置，且移动鄂板内侧端安装在铲斗导槽内部，移动鄂板外侧端为扇形状结构，移动鄂板外侧上端中心位置处设置有安装盘，电动伸缩杆采用可调速双向伸缩杆，电动伸缩杆左右两端分别通过固定圆台固定在移动鄂板外侧上端中心位置处的安装盘上，固定铲爪固定在铲斗导槽正前端位置处，固定铲爪呈条形状结构，固定铲爪前端设置有固定铲刀，移动铲爪分别位于固定铲爪左右两侧，且移动铲爪沿移动鄂板分别等间距布置，移动铲爪后端与移动鄂板相连接，移动铲爪前端设置有移动铲刀，导向圆筒穿过固定铲爪，且导向圆筒与固定铲爪固连，导向圆筒沿固定铲爪侧边均匀布置，调节圆杆一端依次穿过移动铲爪安装在导向圆筒内部，调节圆杆另一端固定在移动鄂板内侧壁上。
说明书
一种道路侧边污水沟自动化处理设备用除污装置
技术领域
本发明涉及沟渠清理领域，具体的说是一种道路侧边污水沟自动化处理设备用除污装置。
背景技术
随着社会经济的发展，城市建设、交通建设和水利建设等民生工程越来越受到社会各界的关注，政府对这些方面的投入也越来越大，此方面的工程建设也是遍地开花，随处可见，但是城市建设、交通建设和水利建设等民生工程中都会涉及到一块，那就是排水系统的布置预留以及建设，比如公路、高速路、市政工程、园林、人行道、路面路基、建筑房屋、城市交通道路等等工程中都会涉及到排水沟、边沟、截水沟、明沟、干沟、污水沟等等沟渠，沟渠的作用主要用于雨水天气和平时生活工业用水的排放;但是，由于时常垃圾的乱扔、排水时泥土的累积、涝渣的过滤堆积等原因经常性的造成沟渠堵塞，因此，对于这些沟渠需要定期进行清理疏通的日常维护，但是，目前多采用人工使用铲锹进行清理疏通作业，占用了大量的劳动力，且清理疏通工程量大，成本高，效率低，除此之外，由于时常弯腰进行清理疏通作业，容易导致工人腰椎颈椎等关节性疾病。鉴于此，本发明提供了一种道路侧边污水沟自动化处理设备用除污装置。
发明内容
为了弥补现有技术的不足，本发明提供了一种道路侧边污水沟自动化处理设备用除污装置。
本发明所要解决其技术问题所采用以下技术方案来实现。
一种道路侧边污水沟自动化处理设备用除污装置，包括混联机构和清理装置;所述的混联机构位于清理装置正下方，且混联机构上端与清理装置相连接。
作为本发明的进一步改进，所述的混联机构包括移动底架和四自由度并联机构，移动底架位于四自由度并联机构下方，且移动底架与四自由度并联机构固连;所述的移动底架包括底板、移动滑轨、滑块、限位弹簧和锁紧柱，且移动滑轨和滑块的数量均为四，限位弹簧数量为十六，锁紧柱的数量为三十二;所述的底板固定在四自由度并联机构上，移动滑轨沿底板的纵向中心轴线分别对称布置，移动滑轨两端分别设置有挡板，滑块安装在移动滑轨上，限位弹簧位于滑块与移动滑轨的挡板之间，且限位弹簧一端通过锁紧柱与移动滑轨的挡板相连接，限位弹簧另一端通过锁紧柱与滑块相连接，且移动滑轨的挡板内侧面和滑块的前后端面上均开设有安装螺纹孔，锁紧柱一端设置有用于固定限位弹簧的锁紧扣，锁紧柱另一端设置有与安装螺纹孔相配合的外螺纹;移动底架采用一平移的串联结构，移动底架可进行前后移动，通过移动底架可带动四自由度并联机构的前后移动;所述的四自由度并联机构包括定平台、虎克铰、伸缩杆、球铰链和动平台，且虎克铰、伸缩杆和球铰链的数量均为四;所述的定平台和动平台均为圆盘状结构，且动平台位于定平台正上方，定平台上端部分和动平台下端部分均分别设置有安装螺纹，伸缩杆底端通过虎克铰与滑块相连接，伸缩杆顶端通过球铰链与动平台相连接;四自由度并联机构采用4-UPS形式的并联机构，可实现一平移三转动共四个自由度方向的运动，运动效果好，运动自由度多，结构紧凑且承载能力强;将混联机构应用到本发明中，一方面起到了对清理装置方位角度的整体调节，便于本发明各种姿态全方位对沟渠清理作业的进行，实现了柔性清理作业的功能，另一方面对清理装置起到了减震的效果，使得清理装置在颠簸状态下始终处于水平平稳状态，防止抖动性过大对清理装置清理作业产生影响。
作为本发明的进一步改进，所述的清理装置包括清理转台、从动支座、从动转杆、从动支架、主动转杆、主动支架、主动液压缸、转动销、过渡转杆、主动支座和铲斗;所述的从动支座位于清理转台上端面后侧方，且从动支座与清理转台固连，从动支架底端通过从动转杆固定在从动支座上，且从动支架呈阶梯状结构，从动支架顶端通过主动转杆与主动支架上端相连接，且主动支架采用可伸缩式栅栏状结构，主动支架中部位置处设置有伸缩块，伸缩块底端面上设置有连接耳座，主动液压缸一端与伸缩块底端面上的连接耳座之间通过转动销进行连接，主动液压缸另一端通过过渡转杆安装在主动支座上，主动支座呈U型结构，且主动支座固定在清理转台上端面前侧方，且主动支座、从动支座以及清理转台的圆心位于同一条直线上，铲斗安装在主动支架下端;通过清理转台可以带动整个清理装置在水平面上的转动，通过主动支架的伸缩运动可以调节铲斗伸出的长度，通过主动液压缸的伸缩运动从而调节主动支架在垂直面上的张开角度，且铲斗与主动支架相连，从而实现了铲斗垂直面角度的调节，且清理装置采用平面四连杆运动原理，角度调节快速便捷，联动性好，稳定性强。
作为本发明的进一步改进，所述的铲斗包括铲斗导槽、移动鄂板、电动伸缩杆、固定圆台、固定铲爪、移动铲爪、导向圆筒和调节圆杆;所述的铲斗导槽横截断面为扇形状空心壳体结构，移动鄂板数量为二，移动鄂板沿铲斗导槽的纵向中心轴线分别对称布置，且移动鄂板内侧端安装在铲斗导槽内部，移动鄂板外侧端为扇形状结构，移动鄂板外侧上端中心位置处设置有安装盘，电动伸缩杆采用可调速双向伸缩杆，电动伸缩杆左右两端分别通过固定圆台固定在移动鄂板外侧上端中心位置处的安装盘上，固定铲爪固定在铲斗导槽正前端位置处，固定铲爪呈条形状结构，固定铲爪前端设置有固定铲刀，移动铲爪分别位于固定铲爪左右两侧，且移动铲爪沿移动鄂板分别等间距布置，移动铲爪后端与移动鄂板相连接，移动铲爪前端设置有移动铲刀，导向圆筒穿过固定铲爪，且导向圆筒与固定铲爪固连，导向圆筒沿固定铲爪侧边均匀布置，调节圆杆一端依次穿过移动铲爪安装在导向圆筒内部，调节圆杆另一端固定在移动鄂板内侧壁上;具体进行清理作业时，根据待清理沟渠的宽度调节铲斗的宽度，通过电动伸缩杆的双向同步同速向两端的伸展运动，带动移动鄂板在铲斗导槽内向两侧同步向外运动，导向圆筒和调节圆杆的配合使用为铲斗宽度的调节起到了支撑作用，铲斗清理作业时宽度可调，且调节方便，便于对不同宽度的沟渠进行清理作业，适用性强，同时铲斗采用的固定铲斗和移动铲斗的锋利性高，作业能力强，刮铲速度快。
与现有技术相比，本发明具有以下优点：
(1)本发明可对道路侧边污水沟进行清理疏通养护作业，且自由度调节灵活、智能化程度高、清理疏通效率高，解决了现在人工清理疏通劳动量大、效率低和成本高等问题。
(2)本发明的移动底架采用一平移的串联结构，四自由度并联机构采用4-UPS形式的并联机构，可实现一平移三转动共四个自由度方向的运动，运动效果好，运动自由度多，结构紧凑且承载能力强;将混联机构应用到本发明中，一方面起到了对清理装置方位角度的整体调节，便于本发明各种姿态全方位对沟渠清理作业的进行，实现了柔性清理作业的功能，另一方面对清理装置起到了减震的效果，使得清理装置在颠簸状态下始终处于水平平稳状态，防止抖动性过大对清理装置清理作业产生影响。
(3)本发明的清理装置在空间内可进行一平移两转动共三个自由度方向的运动，且采用平面四连杆运动原理，调节快速便捷，联动性好，稳定性强，同时铲斗清理作业时宽度可调，便于对不同宽度的沟渠进行清理作业，适用性强，铲斗锋利性高，作业能力强，刮铲速度快。
