申请日2016.06.24
公开(公告)日2018.01.05
IPC分类号C02F1/48
摘要
本发明涉及一种改进的磁力水处理设备用带无磁区磁盘，它包括磁盘，在所述磁盘中部设有轴孔，所述轴孔的外径大小占磁盘外径大小的1/6‑1/5，在所述磁盘的径向设有两个对称的无磁区，所述无磁区为扇形，在所述无磁区旁为有磁区，两个无磁区的表面积与有磁区的表面积比为1：(5‑6)。本发明无磁区占比合理，磁盘运行稳定。
摘要附图
权利要求书

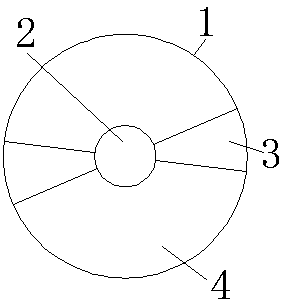

1.一种改进的磁力水处理设备用带无磁区磁盘，其特征在于：它包括磁盘(1)，在所述磁盘(1)中部设有轴孔(2)，所述轴孔(2)的外径大小占磁盘(1)外径大小的1/6-1/5，在所述磁盘(1)的径向设有两个对称的无磁区(3)，所述无磁区(3)为扇形，在所述无磁区(3)旁为有磁区(4)，两个无磁区(3)的表面积与有磁区(4)的表面积比为1：(5-6)。
2.根据权利要求1所述的改进的磁力水处理设备用带无磁区磁盘，其特征在于：两个所述无磁区(3)的中心线在磁盘(1)的同一径向线上。
3.根据权利要求1所述的改进的磁力水处理设备用带无磁区磁盘，其特征在于：两个所述无磁区(3)镜像对称。
说明书
一种改进的磁力水处理设备用带无磁区磁盘
技术领域
本发明涉及一种磁盘，具体涉及一种带无磁区的磁盘。
背景技术
目前，市场上的磁力水处理设备均为磁盘型，当连铸、轧钢工序排除的浊环废水进过磁盘间隙时，水中所含的氧化铁皮、泥沙、油类经药剂作用形成的絮凝体在磁场作用下吸附到磁盘表面，再用刮刀刮除。磁盘在吸附杂质后能否把表面杂质刮除干净，影响整个工作效率。
发明内容
发明目的：本发明的目的是为了克服现有技术中的不足，提供一种无磁区占比合理，磁盘运行稳定的改进的磁力水处理设备用带无磁区磁盘。
技术方案：为了解决上述技术问题，本发明所述的一种改进的磁力水处理设备用带无磁区磁盘，它包括磁盘，在所述磁盘中部设有轴孔，所述轴孔的外径大小占磁盘外径大小的1/6-1/5，在所述磁盘的径向设有两个对称的无磁区，所述无磁区为扇形，在所述无磁区旁为有磁区，两个无磁区的表面积与有磁区的表面积比为1：(5-6)。
两个所述无磁区的中心线在磁盘的同一径向线上。
两个所述无磁区镜像对称。
有益效果：本发明与现有技术相比，其显著优点是：本发明采用表面积比为1：(5-6)的两个无磁区和有磁区，无磁区大小设置合理，使磁盘表面刮除干净，刮除率达99%，轴孔的外径大小占磁盘外径大小的1/6-1/5，确保磁盘运行平稳，使刮刀和磁盘表面始终处于均匀间隙，磁盘使用寿命长，符合实际使用要求
