申请日2016.06.23
公开(公告)日2016.08.17
IPC分类号C02F11/12
摘要
本发明公开一种离心压缩一体化污泥脱水机，包括外壳、外壳顶部的密封盖和外壳底部的底座，外壳呈圆柱形状，外壳内设有圆柱形外筒，外壳与外筒通过底座固定连接，外筒底部与大齿轮连接，大齿轮与小齿轮接触，大齿轮与小齿轮上均设有电动马达，小齿轮上设有连接杆，连接杆的另一端设有吸盘，吸盘吸附在底板底部中心位置，底板活动设于内筒内，内筒设有外筒内。本发明不仅可以作为离心式污泥脱水机使用，同时也可以作为压缩式污泥脱水机使用，二者可以同时使用，也可以单独使用，由于离心力，污泥中的水和污泥分离，密封盖底部的过滤膜配合压缩污泥，将污泥阻挡在内筒中，使水渗出，沿排水管排出，可以适用于多类型污水污泥处理。

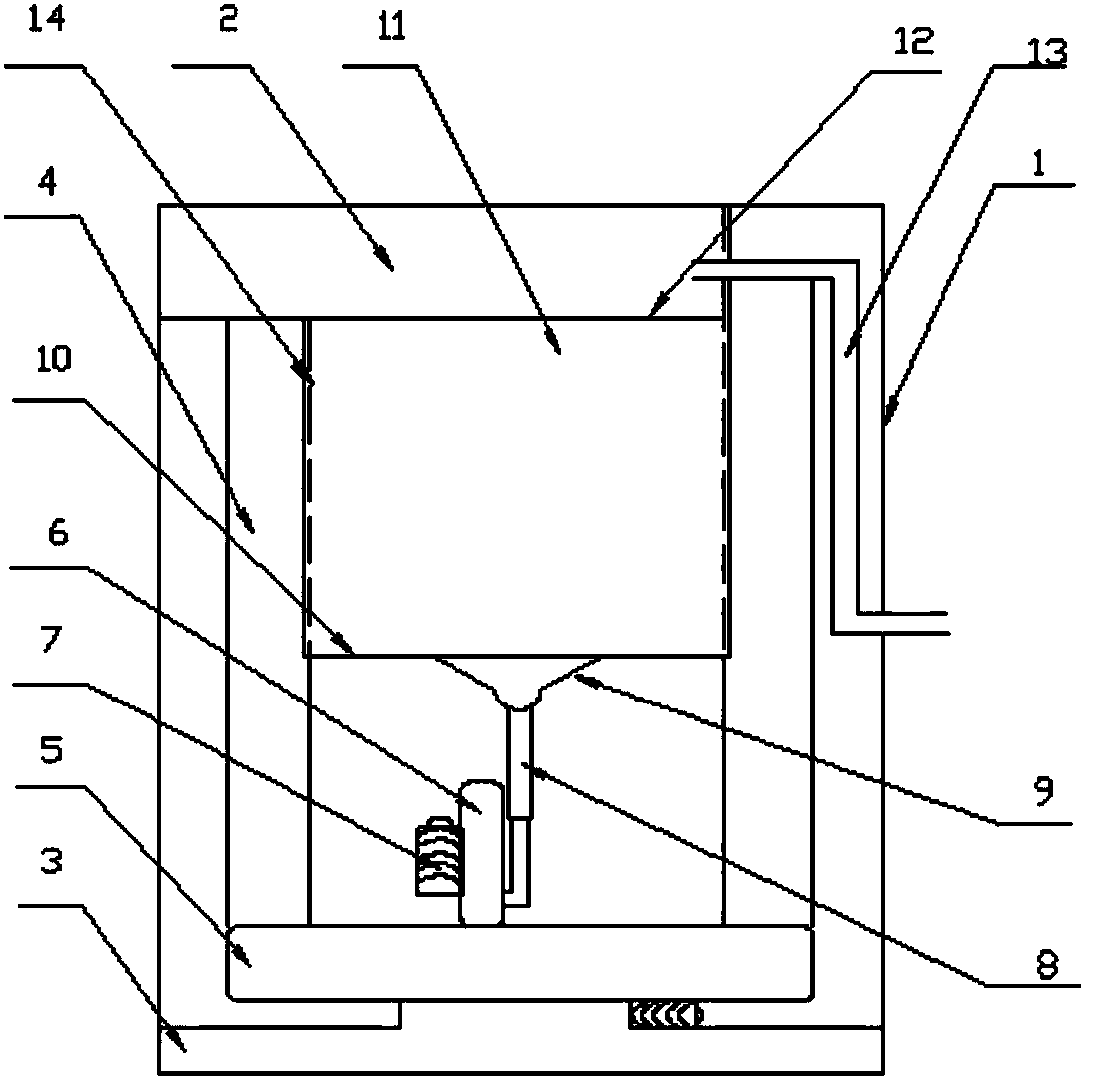

摘要附图
权利要求书
1.一种离心压缩一体化污泥脱水机，包括外壳(1)、所述外壳(1)顶部的密封盖(2)和所述外壳(1)底部的底座(3)，其特征在于，所述外壳(1)呈圆柱形状，所述外壳(1)内设有圆柱形外筒(4)，所述外壳(1)与所述外筒(4)通过所述底座(3)固定连接，所述外筒(4)底部与大齿轮(5)连接，所述大齿轮(5)与小齿轮(6)连接，所述大齿轮(5)与所述小齿轮(6)上均设有电动马达(7)，所述小齿轮(6)上设有连接杆(8)，所述连接杆(8)的另一端设有吸盘(9)，所述吸盘(9)吸附在底板(10)底部中心位置，所述底板(10)活动设于内筒(11)内，所述内筒(11)设在所述外筒(4)内。
2.根据权利要求1所述的一种离心压缩一体化污泥脱水机，其特征在于，所述密封盖(2)底部设有过滤膜(12)。
3.根据权利要求1所述的一种离心压缩一体化污泥脱水机，其特征在于，排水管(13)的一端设于所述密封盖(2)内部，另一端穿过所述外壳(1)与空气接触。
4.根据权利要求1所述的一种离心压缩一体化污泥脱水机，其特征在于，所述内筒(11)外壁和所述外筒(4)内壁相切，为同心圆柱。
5.根据权利要求1所述的一种离心压缩一体化污泥脱水机，其特征在于，所述内筒(11)曲面上设有若干小孔(14)。
6.根据权利要求1所述的一种离心压缩一体化污泥脱水机，其特征在于，所述密封盖(2)上设有电源开关(15)，所述电源开关(15)与所述电动马达(7)连接。
7.根据权利要求1所述的一种离心压缩一体化污泥脱水机，其特征在于，所述连接杆(8)是由两个杆组成，两个杆活动连接。
说明书
一种离心压缩一体化污泥脱水机
技术领域
本发明涉及一种污泥脱水机，特别涉及一种离心压缩一体化污泥脱水机，属于机械领域。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。因此，污泥在处理上是非常慎重的，一般大中型污水处理厂均采用机械脱水。污泥脱水机是一种连续运行的污泥处理设备，因出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点，在工厂、矿山、污水处理行业得到了广泛的应用。各种污泥对脱水机的适应有一定的不同，目前国内污泥脱水机的常用机型有：离心式、滤带式、螺旋环牒式及板框式。沉淀污泥的脱水，絮凝剂的选用及配比操作很关键，絮凝效果好，污泥的脱水相对的顺利。
现在的污泥脱水机基本只有单一一种方式使污泥脱水，可能是离心式污泥脱水机，也可能是压缩式污泥脱水机，脱水方式单一，仅仅适用一种类型的污泥，大大浪费了资源。
发明内容
本发明要解决的技术问题是克服污泥脱水机只能处理单一污水或污泥的缺陷，提供一种既可以以离心方式脱水，又可以压缩方式脱水的污泥脱水机。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明公开一种离心压缩一体化污泥脱水机，包括外壳、所述外壳顶部的密封盖和所述外壳底部的底座，所述外壳呈圆柱形状，所述外壳内设有圆柱形外筒，所述外壳与所述外筒通过所述底座固定连接，所述外筒底部与大齿轮连接，所述大齿轮与小齿轮接触，所述大齿轮与所述小齿轮上均设有电动马达，所述小齿轮上设有连接杆，所述连接杆的另一端设有吸盘，所述吸盘吸附在底板底部中心位置，所述底板活动设于内筒内，所述内筒设在所述外筒内。
作为本发明的一种优选技术方案，所述密封盖底部设有过滤膜。
作为本发明的一种优选技术方案，排水管的一端设于所述密封盖内部，另一端穿过所述外壳与空气接触。
作为本发明的一种优选技术方案，所述内筒外壁和所述外筒内壁相切，为同心圆柱。
作为本发明的一种优选技术方案，所述内筒曲面上设有若干小孔。
作为本发明的一种优选技术方案，所述密封盖上设有电源开关，所述电源开关与所述电动马达连接。
作为本发明的一种优选技术方案，其特征在于，所述连接杆是由两个杆组成，两个杆活动连接。
与现有技术相比本发明所达到的有益效果是：本发明不仅可以作为离心式污泥脱水机使用，同时也可以作为压缩式污泥脱水机使用，二者可以同时使用，也可以单独使用，通过在内筒横截面设置底板，底板下的连接杆在小齿轮的驱使下做往复运动，可以将污泥压缩，排出污泥中的水分，大齿轮的旋转带动外筒旋转，外筒带动内筒旋转，由于离心力，污泥中的水和污泥分离，密封盖底部的过滤膜配合压缩污泥，将污泥阻挡在内筒中，使水渗出，沿排水管排出，本发明可以适用于多类型污水污泥处理，经济实惠，节约资源，占地面积小。
