申请日2015.05.27
公开(公告)日2015.08.19
IPC分类号G05B19/042
摘要
本发明公开一种污水处理远程控制系统，集水池收集不同类型的废水，并将经过净化的水体汇集于调节罐，在调节罐中惊醒酸碱调整，最后统一存储于一体化处理装置;各个集水池的进水管和出水管上均设有电磁流量计，调节罐内设有传感器系统和水质监测装置，一体化处理装置上设有控制器，控制器包括数据接收模块、处理模块和通信模块，数据接收模块接收传感器系统和水质监测装置传输的数据信息后传输给处理模块，最后再经由通信模块传输至服务终端;服务终端接收控制器发来的数据信号，服务终端中运行有可视化控制平台。本发明能够实时监测各个污水废水的处理情况，将其水体、水量的相关数据实时传输至服务终端，使得远在外地的监测人员能够了解现场的水体情况以及设备运行状况。
权利要求书
1.一种污水处理远程控制系统，其特征在于：包括若干集水池、调节罐、 一体化处理装置和服务终端，所述集水池收集不同类型的废水，并将经过净化 的水体汇集于调节罐，在调节罐中惊醒酸碱调整，最后统一存储于一体化处理 装置;所述各个集水池的进水管和出水管上均设有电磁流量计，调节罐内设有 传感器系统和水质监测装置，一体化处理装置上设有控制器，所述控制器包括 数据接收模块、处理模块和通信模块，数据接收模块接收传感器系统和水质监 测装置传输的数据信息后传输给处理模块，最后再经由通信模块传输至服务终 端;所述服务终端接收控制器发来的数据信息，服务终端中运行有可视化控制 平台。
2.根据权利要求1所述的污水处理远程控制系统，其特征在于：所述控制 器的通信模块与服务终端之间通过TCP/IP网络协议进行通信传输。
3.根据权利要求1所述的污水处理远程控制系统，其特征在于：所述传感 器系统集成有温度传感器、液压传感器和流量传感器，实现对水体温度、水位 和水流量数据信息的采集，并传输至控制器。
4.根据权利要求1所述的污水处理远程控制系统，其特征在于：所述处理 模块将收到的各个数据信息转换为数字信号。
5.根据权利要求1所述的污水处理远程控制系统，其特征在于：所述水质 监测装置中集成有电导率传感器、溶解氧传感器和pH传感器。
说明书
一种污水处理远程控制系统
技术领域
本发明涉及远程控制技术，具体涉及一种污水处理远程控制系统。
背景技术
农村人口相对密集，各家各户的各种污水和废水均是直接排出室内，或进入地下水或进入河道，即产生很大的污水，又浪费水资源，不符合国家所倡导的新农村建设。因此，需要统一农村的污水进行处理监测，农村村落较多，如果对各个村落一一设置监测站配置监测人员，则会需要相较多的运行设备和维护人员，开支成本较高。
发明内容
发明目的：本发明的目的在于解决现有技术中存在的不足，提供一种污水处理远程控制系统。

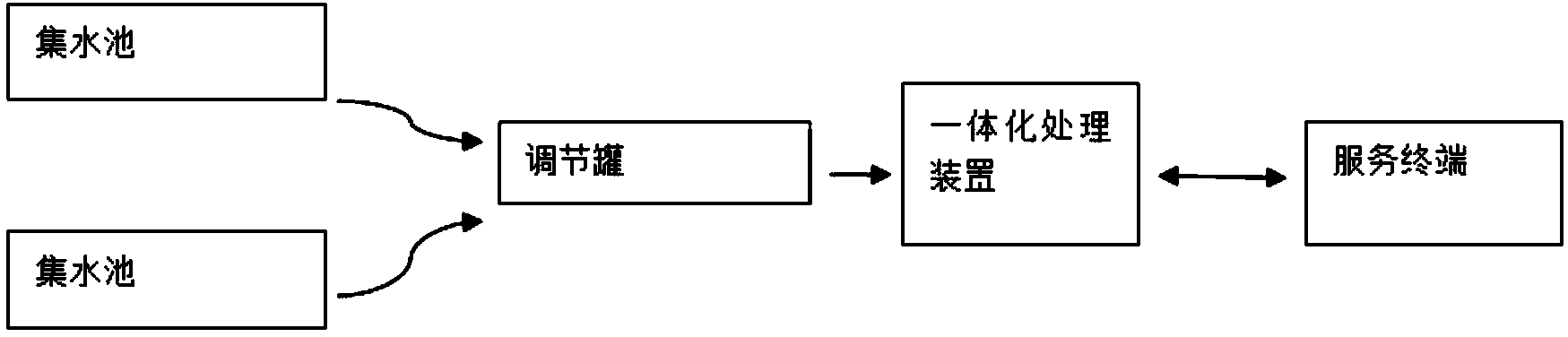

技术方案：本发明的一种污水处理远程控制系统，包括若干集水池、调节罐、一体化处理装置和服务终端，所述集水池收集不同类型的废水，并将经过净化的水体汇集于调节罐，在调节罐中惊醒酸碱调整，最后统一存储于一体化处理装置;所述各个集水池的进水管和出水管上均设有电磁流量计，调节罐内设有传感器系统和水质监测装置，一体化处理装置上设有控制器，所述控制器包括数据接收模块、处理模块和通信模块，数据接收模块接收传感器系统和水质监测装置传输的数据信息后传输给处理模块，最后再经由通信模块传输至服务终端;所述服务终端接收控制器发来的数据信息，服务终端中运行有可视化控制平台。
进一步的，所述控制器的通信模块与服务终端之间通过TCP/IP网络协议进行通信传输。
进一步的，所述传感器系统集成有温度传感器、液压传感器和流量传感器，实现对水体温度、水位和水流量数据信息的采集，并传输至控制器。
进一步的，所述处理模块将收到的各个数据信息转换为数字信号。
进一步的，所述水质监测装置中集成有电导率传感器、溶解氧传感器和pH传感器。
有益效果：本发明能够实时监测各个污水废水的处理情况，将其水体、水量的相关数据实时传输至服务终端，使得远在外地的监测人员能够了解现场的水体情况以及设备运行状况。
