用于污水处理领域的气体分离设备

中国污水处理工程网时间：2018-2-24 11:36:56

　　申请日2016.07.25

　　公开(公告)日2016.11.30

　　IPC分类号C02F1/38; B01D46/24; G01N21/64

　　摘要

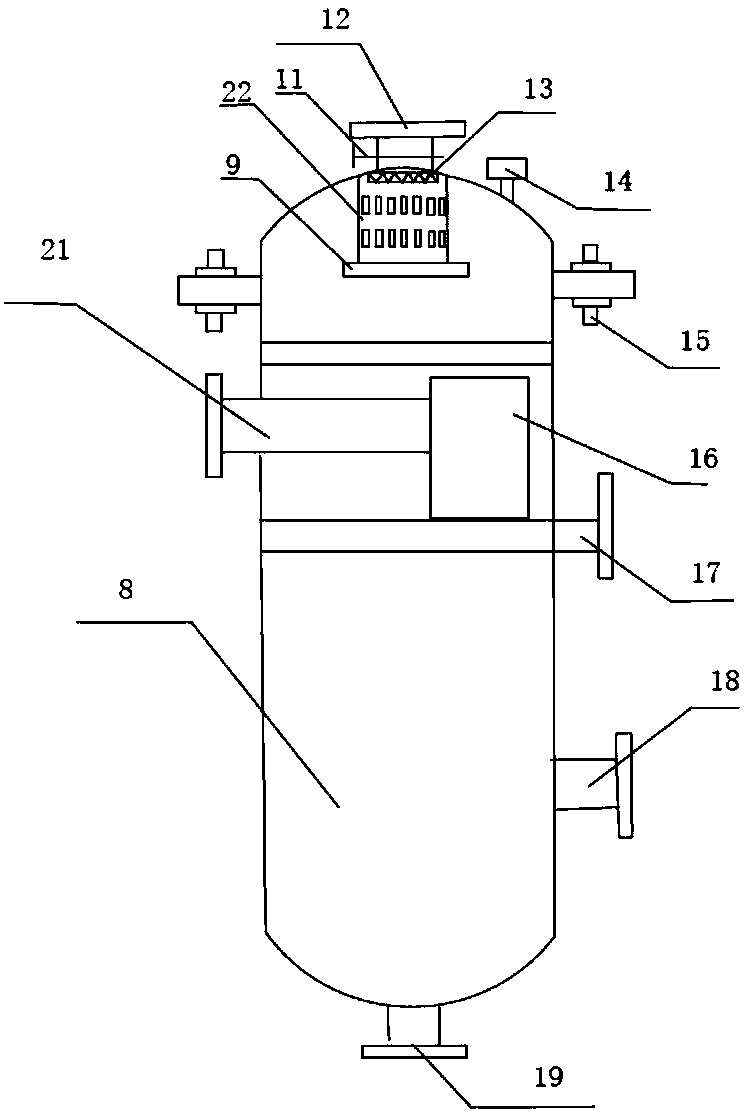

　　本发明公开了一种用于污水处理领域的气体分离设备，包括罐体;罐体上下两端对称设置有排气口和排污口，罐体的两个侧壁上分别设置有进液口和排液口，进液口一端连接有旋流器，另一端沿水平方向延伸至罐体外侧，旋流器设置于所述罐体上部位置，且其下方设置有用于支撑旋流器的旋流器支撑件;罐体的上部通过法兰相连接，法兰通过紧固件紧固;罐体的上部位置且与排气口保持纵向垂直的位置设置有一个过滤装置，过滤装置上方设置有一个气体检测器，该气体敏感模块设置于排气口处;排气口位置设置有电磁阀;罐体顶端设置有安全阀。

　　权利要求书

　　1.一种用于污水处理领域的气体分离设备，其特征在于，包括罐体;所述罐体上下两端对称设置有排气口和排污口，所述罐体的两个侧壁上分别设置有进液口和排液口，所述进液口一端连接有旋流器，另一端沿水平方向延伸至罐体外侧，所述旋流器设置于所述罐体上部位置，且其下方设置有用于支撑旋流器的旋流器支撑件;所述罐体的上部通过法兰相连接，所述法兰通过紧固件紧固;所述罐体的上部位置且与排气口保持纵向垂直的位置设置有一个过滤装置，所述过滤装置上方设置有一个气体检测器，该气体敏感模块设置于排气口处;所述排气口位置设置有电磁阀;所述罐体顶端设置有安全阀。

　　2.根据权利要求1所述的一种用于污水处理领域的气体分离设备，其特征在于，所述排液口设置于所述进液口下方。

　　3.根据权利要求1所述的一种用于污水处理领域的气体分离设备，其特征在于，所述排液口位于所述旋流器支撑件下方。

　　4.根据权利要求1所述的一种用于污水处理领域的气体分离设备，其特征在于，所述紧固件为螺栓。

　　说明书

　　一种用于污水处理领域的气体分离设备

　　技术领域

　　本发明涉及环境领域，更具体涉及一种用于污水处理领域的气体分离设备。

　　背景技术

　　在污水处理过程中，污水中可能含有毒性、燃烧性、爆炸性、放射性、腐蚀性等的有害气体或者会产生该类危险气体，对该类危险气体的检测要求灵敏度、稳定性等较高。

　　常规的检测气体的方法是在现场采集气体，存储于洁净的采样设备中，然后送至实验室，采用各种仪器，例如GC、GC/MS或LC/MS等检测气体中的成分以及定量等问题，然而，上述检测方法不仅需要大量的采样人员进行现场采样，耗费了大量的人力物力，而且在样品运输过程中，经常存在被污染的问题，送至实验室的气体样品根本不能反应真实存在的问题，或不能监测其对环境功能的危害性。

　　发明内容

　　本发明的目的在于避免现有技术中的不足之处而提供一种用于污水处理领域的气体分离设备。

　　本发明的目的通过以下技术方案实现：一种用于污水处理领域的气体分离设备，其特征在于，包括罐体;所述罐体上下两端对称设置有排气口和排污口，所述罐体的两个侧壁上分别设置有进液口和排液口，所述进液口一端连接有旋流器，另一端沿水平方向延伸至罐体外侧，所述旋流器设置于所述罐体上部位置，且其下方设置有用于支撑旋流器的旋流器支撑件;所述罐体的上部通过法兰相连接，所述法兰通过紧固件紧固;所述罐体的上部位置且与排气口保持纵向垂直的位置设置有一个过滤装置，所述过滤装置上方设置有一个气体检测器，该气体检测器设置于排气口处;所述排气口位置设置有电磁阀;所述罐体顶端设置有安全阀。
