申请日2015.12.28
公开(公告)日2016.06.15
IPC分类号C02F9/10
摘要
本实用新型公开了一种生物柴油废水的处理设备，包括水处理剂阀、乙炔管、搅拌装置、废水阀、斜管、放泥阀、刮底搅拌器、蒸汽管、进水管、出水管、换热器、燃烧器、固废阀、固废室、中和室、沉淀室、蒸发室和溢流口;利用电石既能中和又能提供热量的特点，轻松处理生物柴油这种高盐高COD的废水;采用出水与进水的换热，避免了循环水以及热量的浪费;采用物化的方法处理废水，避免了生物处理的繁琐;提供了标准的一体化设备，制作简单，集成度高。
摘要附图
权利要求书

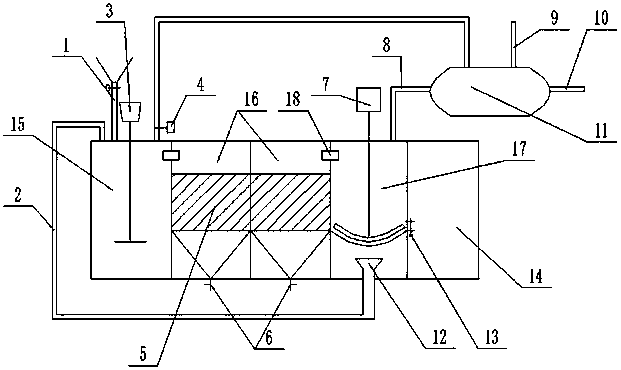

1.一种生物柴油废水的处理设备，其特征在于：包括水处理剂阀(1)、乙炔管(2)、搅拌装置(3)、废水阀(4)、斜管(5)、放泥阀(6)、刮底搅拌器(7)、蒸汽管(8)、进水管(9)、出水管(10)、换热器(11)、燃烧器(12)、固废阀(13)、固废室(14)、中和室(15)、沉淀室(16)、蒸发室(17)和溢流口(18);
所述中和室(15)的右侧依次固定连接有两个沉淀室(16);
所述沉淀室(16)之间相连通;
所述沉淀室(16)的右侧固定连接有一个蒸发室(17);
所述蒸发室(17)的右侧固定连接有一个固废室(14);
左侧所述沉淀室(16)通过溢流口(18)与中和室(15)相连通，右侧所述沉淀室(16)同样通过溢流口(18)与蒸发室(17)相连通;
所述蒸发室(17)和固废室(14)之间设有连通的固废阀(13);
所述中和室(15)中设有一个搅拌装置(3);
所述中和室(15)上还连通有一个水处理剂阀(1);
所述沉淀室(16)的腔室中均设有斜管(5);
所述沉淀室(16)的下端均连通有放泥阀(6);
所述蒸发室(17)中设有一个刮底搅拌器(7);
所述中和室(15)的顶端通过乙炔管(2)与燃烧器(12)与相连接，所述燃烧器(12)设置在蒸发室(17)中，所述燃烧器(12)位于刮底搅拌器(7)的下方;
所述中和室(15)的顶端还连通有一个废水阀(4);
所述废水阀(4)的另一端还与换热器(11)相连接;
所述换热器(11)还通过蒸汽管(8)与蒸发室(17)相连接;
所述换热器(11)上还分别设有进水管(9)和出水管(10)。
2.根据权利要求1所述的一种生物柴油废水的处理设备，其特征在于：所述溢流口(18)呈矩形。
说明书
生物柴油废水的处理设备
技术领域：
本实用新型涉及废水处理技术领域，具体涉及一种生物柴油废水的处理设备。
背景技术：
目前，生物柴油的废水含有脂肪酸、甘油、硫酸等，浓度高，酸度高，是一种高浓度含盐废水，处理过程工序十分复杂，一般的都是通过预处理脱酸脱盐、生物降解、深度处理等流程，所以生物柴油企业在废水处理方面普遍有占地面积大、设备投资大、管理成本高的特点。
实用新型内容：
本实用新型的目的就在于为了解决上述问题而提供一种生物柴油废水的处理设备，该设备为一体式处理设备，具有占地面积小，投资少、操作简单、运行成本低等特点。
为了解决上述问题，本实用新型提供了一种技术方案：一种生物柴油废水的处理设备，包括水处理剂阀、乙炔管、搅拌装置、废水阀、斜管、放泥阀、刮底搅拌器、蒸汽管、进水管、出水管、换热器、燃烧器、固废阀、固废室、中和室、沉淀室、蒸发室和溢流口;所述中和室的右侧依次固定连接有两个沉淀室;所述沉淀室之间相连通;所述沉淀室的右侧固定连接有一个蒸发室;所述蒸发室的右侧固定连接有一个固废室;左侧所述沉淀室通过溢流口与中和室相连通，右侧所述沉淀室同样通过溢流口与蒸发室相连通;所述蒸发室和固废室之间设有连通的固废阀;所述中和室中设有一个搅拌装置;所述中和室上还连通有一个水处理剂阀;所述沉淀室的腔室中均设有斜管;所述沉淀室的下端均连通有放泥阀;所述蒸发室中设有一个刮底搅拌器;所述中和室的顶端通过乙炔管与燃烧器与相连接，所述燃烧器设置在蒸发室中，所述燃烧器位于刮底搅拌器的下方;所述中和室的顶端还连通有一个废水阀;所述废水阀的另一端还与换热器相连接;所述换热器还通过蒸汽管与蒸发室相连接;所述换热器上还分别设有进水管和出水管。
作为优选，所述溢流口呈矩形。
本实用新型的有益效果：
(1)本实用新型利用电石既能中和又能提供热量的特点，轻松处理生物柴油这种高盐高COD的废水。
(2)本实用新型采用出水与进水的换热，避免了循环水以及热量的浪费。
(3)本实用新型采用物化的方法处理废水，避免了生物处理的繁琐。
(4)本实用新型提供了标准的一体化设备，制作简单，集成度高。
