申请日2015.12.28
公开(公告)日2016.06.29
IPC分类号C02F9/06
摘要
本实用新型公开了一种碱性锌镍合金废水达标排放处理设备，该设备包括：收集池、pH调节器、加药箱、臭氧反应器、电絮凝反应器、沉淀池、污泥压缩机;收集池的出水口与pH调节器的进水口连接，pH调节器的加药口与加药箱连接，pH调节器的出水口与臭氧反应器的进水口连接，臭氧反应器的出水口与电絮凝反应池的进水口连接，电絮凝反应池的出水口与沉淀池连接，沉淀池底部的污泥出口与污泥压缩机连接，污泥压缩机的压滤液出口与收集池连接。本实用新型设计合理，成本低，通过高级氧化手段将碱性锌镍合金废水中的有机络合物分解，实现破络作用。再利用电絮凝技术实现锌、镍共沉淀。经过本实用新型的设备处理，锌镍合金废水可以实现达标排放。

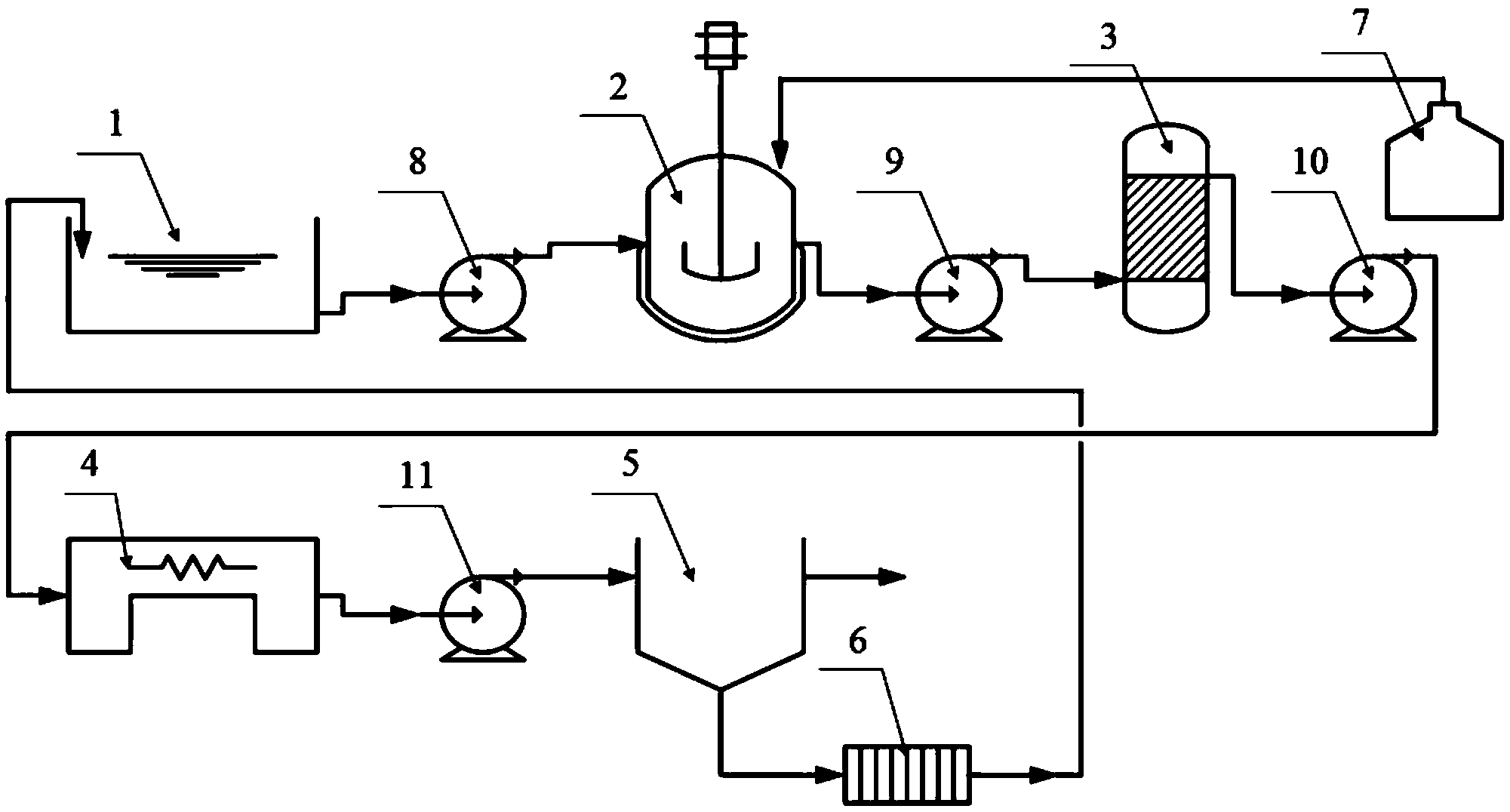

摘要附图
权利要求书
1.一种碱性锌镍合金废水达标排放处理设备，其特征在于该设备包括：收集池、pH调节器、加药箱、臭氧反应器、电絮凝反应器、沉淀池、污泥压缩机;所述的收集池的出水口与pH调节器的进水口连接，所述的pH调节器的加药口与加药箱连接，所述的pH调节器的出水口与臭氧反应器的进水口连接，所述的臭氧反应器内设有微孔曝气器用于鼓入臭氧，所述的臭氧反应器的出水口与电絮凝反应池的进水口连接，所述的电絮凝反应池的出水口与沉淀池连接，沉淀池底部的污泥出口与污泥压缩机连接，所述的污泥压缩机的压滤液出口与收集池连接。
2.根据权利要求1所述的碱性锌镍合金废水达标排放处理设备，其特征在于在所述的收集池和pH调节器的连接管路上设有第一增压泵。
3.根据权利要求1所述的碱性锌镍合金废水达标排放处理设备，其特征在于在所述的pH调节器和臭氧反应器的连接管路上设有第二增压泵。
4.根据权利要求1所述的碱性锌镍合金废水达标排放处理设备，其特征在于在所述的臭氧反应器和电絮凝反应池的连接管路上设有第三增压泵。
5.根据权利要求1所述的碱性锌镍合金废水达标排放处理设备，其特征在于在所述的电絮凝反应池和沉淀池的连接管路上设有第四增压泵。
6.根据权利要求1所述的碱性锌镍合金废水达标排放处理设备，其特征在于所述的电絮凝反应器设有pH自动控制系统。
说明书
一种碱性锌镍合金废水达标排放处理设备
技术领域
本实用新型属于电镀行业废水处理技术领域，具体涉及一种碱性锌镍合金废水达标排放处理设备。
背景技术
锌镍合金镀层赋予了钢铁材料优异的耐蚀性，同时具有低的氢脆性、良好的成型和焊接性能，近年来受到国内外广泛的重视。日本和欧美国家已将碱性体系锌镍合金镀液成功地用于生产，并作为最理想的代镉镀层应用于汽车工业。
锌镍合金镀液可分为酸性和碱性两种，目前主要使用的是碱性锌镍合金镀液。镀液中含镍5-10%、含锌90-95%，为保证镀液的稳定性，实现锌镍稳定的沉积速度，镀液中还会添加大量的络合剂，与锌离子和镍离子形成稳定的络合离子。络合剂种类较多，主要包含酒石酸及其盐与多胺化合物的组合、三乙醇胺与多胺、多胺类化合物的组合、多聚膦酸盐等。由于锌、镍离子以稳定的络合物形式存在，电镀锌镍合金工艺产生的废水采用传统的处理方法，如投加氢氧化钠、硫化钠、普通重金属捕捉剂等，往往难以达标。目前，锌镍合金的推广应用在很大程度上收到环保因素的制约，亟需处理达标、稳定、低成本的处理设备。
发明内容
本实用新型的目的是提供一种碱性锌镍合金废水达标排放处理设备，使得锌镍合金废水达到排放要求。
本实用新型的目的是通过以下技术方案实现的：
一种碱性锌镍合金废水达标排放处理设备，该设备包括：收集池、pH调节器、加药箱、臭氧反应器、电絮凝反应器、沉淀池、污泥压缩机;所述的收集池的出水口与pH调节器的进水口连接，所述的pH调节器的加药口与加药箱连接，所述的pH调节器的出水口与臭氧反应器的进水口连接，所述的臭氧反应器内设有微孔曝气器用于鼓入臭氧，所述的臭氧反应器的出水口与电絮凝反应池的进水口连接，所述的电絮凝反应池的出水口与沉淀池连接，沉淀池底部的污泥出口与污泥压缩机连接，所述的污泥压缩机的压滤液出口与收集池连接。
优选的，在所述的收集池和pH调节器的连接管路上设有第一增压泵。
优选的，在所述的pH调节器和臭氧反应器的连接管路上设有第二增压泵。
优选的，在所述的臭氧反应器和电絮凝反应池的连接管路上设有第三增压泵。
优选的，在所述的电絮凝反应池和沉淀池的连接管路上设有第四增压泵。
优选的，所述的电絮凝反应器设有pH自动控制系统，通过pH控制系统维持pH值在8～11。
采用碱性锌镍合金废水达标排放处理设备处理碱性锌镍合金废水的方法：pH值10～12之间的碱性锌镍合金废水自收集池经第一增压泵排入pH调节器，通过加药箱投加酸调整至4～8;经过pH调整的废水，进入臭氧反应池，通过微孔刚玉曝气器鼓入臭氧，连续曝气1～3小时，使臭氧与废水充分接触，臭氧量为废水量的1.0～2.0倍(体积比)，臭氧具有极强的氧化能力，其氧化能力是氯气的1.52倍，同时，反应后剩余臭氧会分解成氧气，所以臭氧是高效无二次污染的氧化剂，由于臭氧极强的氧化性，可以将废水中的有机络合剂进行断链、分解，使得锌、镍离子可以释放出来;经过臭氧氧化处理的废水，进入电絮凝反应器中，反应时间控制在20～40min，pH值控制在8～11;电絮凝反应器采用可溶性阳极如铁、铝，通以直流电后，阳极失去电子，形成金属阳离子Fe2+、Al3+，与溶液中的OH-结合生成高活性的絮凝基团，其吸附能力极强，絮凝效果优于普通絮凝剂。经过电絮凝后，废水中的锌、镍离子与阳极溶解下来的铁、铝离子形成共沉淀，从而避免了需要两次调节pH的麻烦;将电絮凝反应器中的废水排入沉淀池静置，上清液中的总镍<0.1mg/L，总锌<0.5mg/L，实现达标排放;污泥通过板框压滤机进行压滤，得到含水率在70%左右滤饼，可委托固废处理资质的单位进行处理，压滤液返回至收集池，与碱性锌镍合金废水混合后重新经第一增压泵排入pH调节器。
优选的，在pH调节器中调整碱性锌镍合金废水的pH值至6。
优选的，臭氧反应器中臭氧的曝气时间为2小时，臭氧量为废水量的1.2倍(体积比)。
优选的，电絮凝反应器中的反应时间为30min，pH值控制在9。
与现有技术相比，本实用新型的有益效果：
本实用新型处理设备设计合理，成本低，通过先进的高级氧化手段(AOPs)将碱性锌镍合金废水中的有机络合物分解，实现破络作用。再利用电絮凝技术，实现锌、镍重金属的共沉淀，且废水不需要两次调节pH值。经过本实用新型的设备处理，锌镍合金废水可以达到《电镀污染物排放标准》表3，即：总镍<0.1mg/L，总锌<0.5mg/L的要求。
