申请日2015.12.14
公开(公告)日2017.06.20
IPC分类号F23G5/44; F23J15/00; F23J15/02
摘要
本发明公开了一种污泥焚烧尾气净化系统，包括焚烧炉，焚烧炉一侧连接有给料机，焚烧炉另一侧连接有返料管，焚烧炉上端连接有提升管，提升管与分离器相连，分离器末端与返料管相连，焚烧炉底部与第一调节阀连接后与空气压缩机相连，空气压缩机与提升管的二次通风口之间连接有第二调节阀，空气压缩机与返料管之间连接有第三调节阀，分离器与烟气水冷器相连，在分离器与烟气水冷器之间设有烟气分析仪，烟气水冷器与布袋除尘器相连，布袋除尘器与烟囱相连。通过该系统的应用，对污泥焚烧后的尾气进行集中净化处理，使之达到环境排放标准，提高了污泥焚烧的环保性。

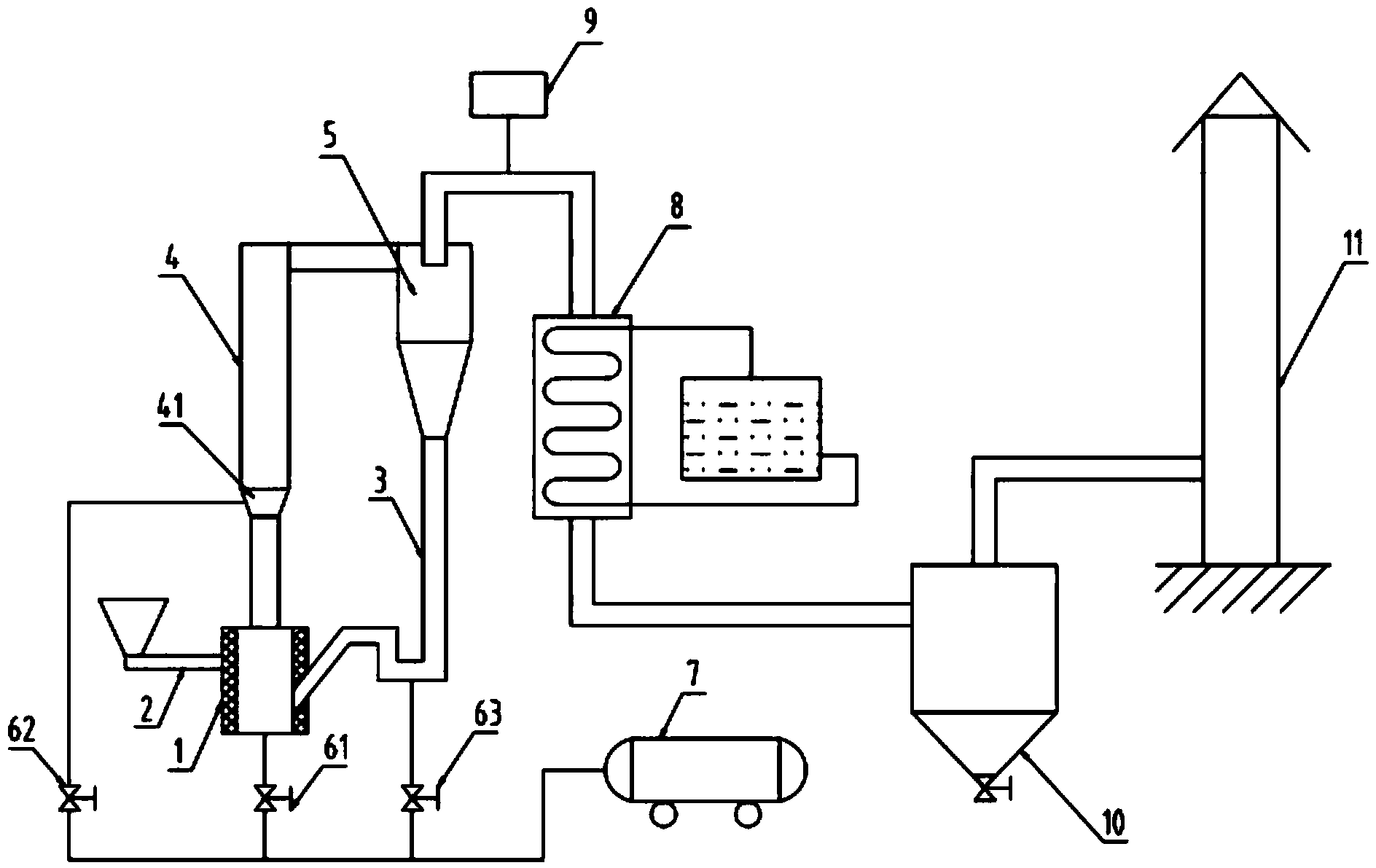

摘要附图
权利要求书
1.污泥焚烧尾气净化系统，包括焚烧炉(1)，所述的焚烧炉(1)一侧连接有给料机(2)，其特征在于：所述的焚烧炉(1)另一侧连接有返料管(3)，所述的焚烧炉(1)上端连接有提升管(4)，所述的提升管(4)与分离器(5)相连，所述的分离器(5)末端与返料管(3)相连，所述的焚烧炉(1)底部与第一调节阀(61)连接后与空气压缩机(7)相连，所述的空气压缩机(7)与提升管(4)的二次通风口(41)之间连接有第二调节阀(62)，所述的空气压缩机(7)与返料管(3)之间连接有第三调节阀(63)，所述的分离器(5)与烟气水冷器(8)相连，在所述的分离器(5)与烟气水冷器(8)之间设有烟气分析仪(9)，所述的烟气水冷器(8)与布袋除尘器(10)相连，所述的布袋除尘器(10)与烟囱(11)相连。
说明书
污泥焚烧尾气净化系统
技术领域
本发明涉及一种净化系统，特别涉及一种污泥焚烧尾气净化系统。
背景技术
污泥含氮量高，焚烧过程中会产生大量的氮氧化物，若直接排放入大气，则会对生态环境和人体健康造成很大危害。
发明内容
为解决上述技术问题，本发明提供了一种污泥焚烧尾气净化系统，可对污泥焚烧后的尾气进行集中净化处理，使之达到环境排放标准。
为达到上述目的，本发明的技术方案是：污泥焚烧尾气净化系统，包括焚烧炉，焚烧炉一侧连接有给料机，焚烧炉另一侧连接有返料管，焚烧炉上端连接有提升管，提升管与分离器相连，分离器末端与返料管相连，焚烧炉底部与第一调节阀连接后与空气压缩机相连，空气压缩机与提升管的二次通风口之间连接有第二调节阀，空气压缩机与返料管之间连接有第三调节阀，分离器与烟气水冷器相连，在分离器与烟气水冷器之间设有烟气分析仪，烟气水冷器与布袋除尘器相连，布袋除尘器与烟囱相连。
通过该系统的应用，对污泥焚烧后的尾气进行集中净化处理，使之达到环境排放标准，提高了污泥焚烧的环保性。
