申请日2015.12.09
公开(公告)日2016.05.18
IPC分类号C02F1/00
摘要
一种高效钳式污水处理格栅，属于污水处理领域，其结构包括可开闭的钳式耙齿、开钳机构和链条传动机构，在格栅出水时有开钳机构打开耙齿钳夹住漂浮物，此后耙齿钳随着链条传动机构的上行自动关闭夹紧漂浮物，在格栅换向点再由开钳机构打开耙齿钳抛出漂浮物。设计的钳式耙齿相比于传统的开放式耙齿在工作时可以不受杂物形状的限制，能够有效的去除悬浮在污水中和漂浮在污水表面的各种杂质。同时在夹持耙齿的张力作用下，纤维会被扯断掉落，这样就解决了一直困扰业内的纤维缠绕耙齿导致格栅失效的问题。

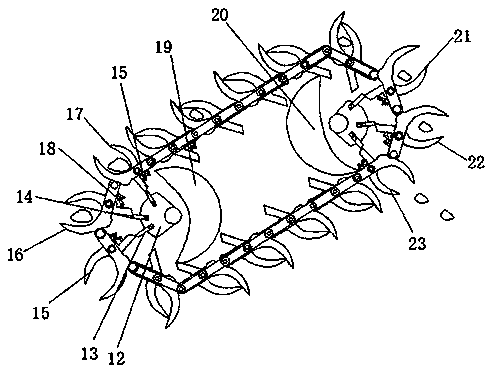

摘要附图
权利要求书
1.一种高效钳式污水处理格栅，其特征在于设计有可开闭的钳式耙齿，在格栅出水时有开钳机构打开耙齿钳夹住漂浮物，此后耙齿钳随着链条传动机构的上行自动关闭夹紧漂浮物，在格栅换向点再由开钳机构打开耙齿钳抛出漂浮物。
2.根据权利要求1所述的一种高效钳式污水处理格栅，其特征在于所述的钳式耙齿中勾连耙齿(1)，前端加工有双耳环，包括前耳环左(5)和前耳环右(6)，后端加工有后耳环(8)，中间开有矩形槽(3)，夹持耙齿(2)穿过所述矩形槽(3)通过转轴(4)与所述的勾连耙齿铰接，同时所述的夹持耙齿一端加工有弹簧手柄(7)，上部安装有复位弹簧(18)，所述的复位弹簧的另一端与所述的勾连耙齿相连接。
3.根据权利要求1所述的一种高效钳式污水处理格栅，其特征在于所述的开钳机构在格栅的最低安位置和最高安位置各安装有一套，机构中的弹簧销安装块(12)固定在机架上，形状为扇形圆柱体，在母线侧面上开有柱状深孔，内部安装有第一弹簧销(13)、第二弹簧销(14)、第三弹簧销(24)，所述的弹簧销子底部通过压缩弹簧与所述的弹簧销安装块相连接。
4.根据权利要求1所述的一种高效钳式污水处理格栅，其特征在于所述的链条传动机构中第一链条(9)和第二链条(10)由若干链节铆接而成，主动链轮(20)安装在格栅的顶部，从动链轮(19)安装在格栅的底部。
说明书
一种高效钳式污水处理格栅
技术领域
本实用新型涉及污水处理技术领域，具体地说是一种高效钳式污水处理格栅。
背景技术
污水处理格栅是污水处理工程的第一步，其主要作用是将污水中漂浮的大块树枝、纤维、塑料袋等杂物剔除，为后续的污水处理工艺做好准备。目前，市场上的污水处理格栅其内部的耙齿都是开放结构，只依靠耙齿的勾连将漂浮物勾离水面，在高速运转的工作过程中经常会出现杂物被甩飞的现象，同时对于以下表面光滑的球形杂物也没有很好的勾连效果，使得漂浮物堆积影响了水头吗，降低了污水处理效率。同时，在污水中往往漂浮一些纤维，这些纤维缠绕在格栅耙齿上很难清除，往往会阻塞格栅孔，降低水头。
发明内容
本实用新型的技术任务是解决现有技术的不足，提供一种高效钳式污水处理格栅。
本实用新型解决其技术问题所采用的技术方案是：
一种高效钳式污水处理格栅，其特征在于设计有可开闭的钳式耙齿，在格栅出水时有开钳机构打开耙齿钳夹住漂浮物，此后耙齿钳随着链条传动机构的上行自动关闭夹紧漂浮物，在格栅换向点再由开钳机构打开耙齿钳抛出漂浮物;钳式耙齿中勾连耙齿(1)，前端加工有双耳环，包括前耳环左(5)和前耳环右(6)，后端加工有后耳环(8)，中间开有矩形槽(3)，夹持耙齿(2)穿过所述矩形槽通过转轴(4)与所述的勾连耙齿铰接，同时所述的夹持耙齿一端加工有弹簧手柄(7)，上部安装有复位弹簧(18)，复位弹簧的另一端与所述的勾连耙齿相连接;开钳机构在格栅的最低安装位置和最高安装位置各有一套，机构中的12-弹簧销安装块固定在机架上，形状为扇形圆柱体，在母线侧面上开有柱状深孔，内部安装有第一弹簧销(13)、第二弹簧销(14)、第三弹簧销(24)，弹簧销子底部通过压缩弹簧与所述的弹簧销安装块相连接;链条传动机构中链条由若干链节铆接链节而成，主动链轮(20)安装在格栅的顶部，从动链轮(19)安装在格栅的底部。
本实用新型的一种高效钳式污水处理格栅与现有技术相比所产生的有益效果是：
(1)设计钳式耙齿取代了传统的开放式耙齿，当钳式耙齿在链条的带动下运行到格栅的最低位置，在开钳机构的作用下会依次被打开三次，可以将漂浮在水面或者悬浮在水中的杂质夹住，这样的工作方式相比于传统的勾连方式可以不受杂物形状的限制，可以有效的去除悬浮在污水中和漂浮在污水表面的各种杂质。(2)钳式耙齿在链条的带动下运行到格栅的最高位置时，在开钳机构的作用下会再次被打开，在这个过程中如果有纤维缠绕在耙齿上，在夹持耙齿的张力作用下，纤维会被扯断，这样就解决了一直困扰业内的纤维缠绕耙齿导致格栅失效的问题。
