申请日2015.12.09
公开(公告)日2016.09.07
IPC分类号B01D33/21; B01D33/50
摘要
本实用新型涉及污水处理技术领域，提供了一种用于高浓度悬浮物污水过滤处理的转盘滤池。在污水池内设置中空集水管、并使其与清水池连通，在中空集水管上设置旋转滤盘以过滤进入的污水;控制单元通过液位监测单元监测污水池内的水位、并在污水池内的水位达到设定高度时，控制动力装置运转，以及控制反洗水泵开启，从而通过动力装置带动中空集水管和旋转滤盘旋转以清除其上附着的污泥;再通过反洗水泵通过排泥管将池底的污泥抽出。本实用新型可耐受高浓度的进水悬浮物，设备台数减少，占地面积更小，且对悬浮物浓度的波动适应能力更强，不易堵塞、运行稳定。

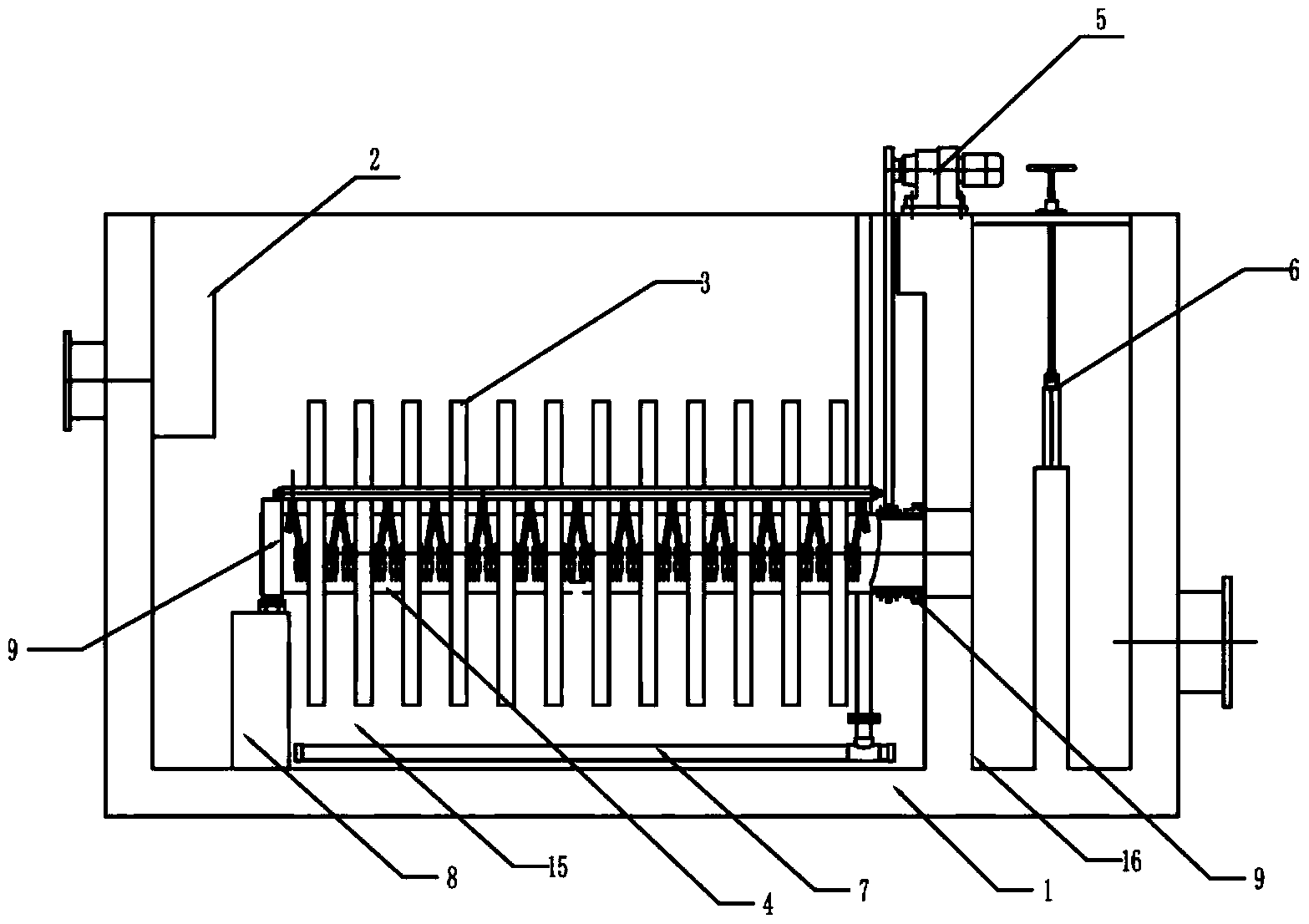

摘要附图
权利要求书
1.一种用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，包括污水池(15)、清水池(16)、中空集水管(4)、旋转滤盘(3)、排泥管(7)、反洗水泵(10)、动力装置(5)、控制单元以及液位监测单元;
所述中空集水管(4)设置在所述污水池(15)内、并与所述清水池连通;
所述旋转滤盘(3)设置在所述中空集水管(4)上，待处理污水经过所述旋转滤盘(3)过滤后进入到所述中空集水管(4)中;
所述动力装置(5)用于带动所述中空集水管(4)和旋转滤盘(3)旋转;
所述排泥管(7)的一端设置在所述污水池(15)的底部，所述排泥管(7)的另一端设置在所述污水池(15)外、并与所述反洗水泵(10)连接;
所述控制单元通过所述液位监测单元监测所述污水池(15)内的水位、并在所述污水池(15)内的水位达到设定高度时，控制所述动力装置(5)运转，以及控制所述反洗水泵(10)开启。
2.根据权利要求1所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，还包括反洗吸盘组件(11)和排泥歧管(13)，所述反洗吸盘组件(11)通过吸盘固定装置(12)设置在所述旋转滤盘(3)的两侧，所述排泥歧管(13)的一端与所述反洗吸盘组件(11)连通、另一端与所述排泥管(7)连通。
3.根据权利要求2所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，所述反洗吸盘组件(11)的吸口为沿所述旋转滤盘(3)的径向延伸、且由内至外整体呈扇环状结构，内部设有用于加固的肋条。
4.根据权利要求1所述的用于高浓度悬浮物污水过滤处理的转 盘滤池，其特征在于，所述清水池(16)内还设有出水调节堰(6)，所述出水调节堰(6)用于调节所述清水池(16)的排水水位。
5.根据权利要求1所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，所述污水池(15)内设有配水稳流器(2)，所述配水稳流器(2)用于对注入到所述污水池(15)内的污水进行稳流。
6.根据权利要求1所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，所述旋转滤盘(3)为间隔设置的多个。
7.根据权利要求1所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，所述中空集水管(4)水平布置，所述旋转滤盘(3)垂直于所述中空集水管(4)的轴向设置。
8.根据权利要求1至7任一项所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，所述旋转滤盘(3)的滤布为聚酯纤维材料。
9.根据权利要求8所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，所述滤布的过滤孔径为5～20μm，过滤深度为3～5mm。
10.根据权利要求8所述的用于高浓度悬浮物污水过滤处理的转盘滤池，其特征在于，所述滤布表面具有疏水层。
说明书
用于高浓度悬浮物污水过滤处理的转盘滤池
技术领域
本实用新型涉及污水处理技术领域，特别提供了一种用于高浓度悬浮物污水过滤处理的转盘滤池。
背景技术
目前现有技术中使用的各种污水过滤设备，其缺点是：
1、仅能用于深度处理的精细过滤，耐受进水悬浮物负荷低，可用于进水SS≤20mg/l～30mg/l;
2、对悬浮物浓度波动适应能力差;
3、采用宽度一致的长条状反洗吸口，反洗强度分布不均，对于大直径滤盘的清洗不均匀，滤盘外侧不易清洗干净;
4、设备的过滤性能比较差，不稳定，对于高浓度悬浮物非常容易堵塞，滤料更换频繁，因此处理费用高，设备的故障率高，维护管理复杂;
5、处理同样高浓度悬浮物污水如采用传统过滤设备则设备占地面积大，设备台数多、总装机功率大，设备造价高。
实用新型内容
(一)要解决的技术问题
本实用新型的目的是提供一种可耐受高浓度的进水悬浮物，设备台数减少，占地面积更小，且对悬浮物浓度的波动适应能力更强，不易堵塞、反洗均匀彻底、运行稳定的用于高浓度悬浮物污水过滤处理的转盘滤池。
(二)技术方案
为实现上述目的，本实用新型提供了一种用于高浓度悬浮物污水 过滤处理的转盘滤池，包括污水池、清水池、中空集水管、旋转滤盘、排泥管、反洗水泵、动力装置、控制单元以及液位监测单元;
所述中空集水管设置在所述污水池内、并与所述清水池连通;
所述旋转滤盘设置在所述中空集水管上，待处理污水经过所述旋转滤盘过滤后进入到所述中空集水管中;
所述动力装置用于带动所述中空集水管和旋转滤盘旋转;
所述排泥管的一端设置在所述污水池的底部，所述排泥管的另一端设置在所述污水池外、并与所述反洗水泵连接;
所述控制单元通过所述液位监测单元监测所述污水池内的水位、并在所述污水池内的水位达到设定高度时，控制所述动力装置运转，以及控制所述反洗水泵开启。
优选的，还包括反洗吸盘组件和排泥歧管，所述反洗吸盘组件通过吸盘固定装置设置在所述旋转滤盘的两侧，所述排泥歧管的一端与所述反洗吸盘组件连通、另一端与所述排泥管连通。
优选的，所述反洗吸盘的吸口为沿所述旋转滤盘的径向延伸、且由内至外整体呈扇环状结构，内部设有用于加固的肋条。
优选的，所述清水池内还设有出水调节堰，所述出水调节堰用于调节所述清水池的排水水位。
优选的，所述污水池内设有配水稳流器，所述配水稳流器用于对注入到所述污水池内的污水进行稳流。
优选的，所述旋转滤盘为间隔设置的多个。
优选的，所述中空集水管水平布置，所述旋转滤盘垂直于所述中空集水管的轴向设置。
优选的，所述旋转滤盘的滤布为聚酯纤维材料。
优选的，所述滤布的过滤孔径为5～20μm，过滤深度为3～5mm。
优选的，所述滤布表面具有疏水层。
(三)有益效果
本实用新型提供的一种用于高浓度悬浮物污水过滤处理的转盘滤池，在污水池内设置中空集水管、并使其与清水池连通，在中空集水管上设置旋转滤盘以过滤进入的污水;控制单元通过液位监测单元监测污水池内的水位、并在污水池内的水位达到设定高度时，控制动力装置运转，以及控制反洗水泵开启，从而通过动力装置带动中空集水管和旋转滤盘旋转以清除其上附着的污泥;再通过反洗水泵通过排泥管将池底的污泥抽出。本实用新型可耐受高浓度的进水悬浮物，设备台数减少，占地面积更小，且对悬浮物浓度的波动适应能力更强，不易堵塞、运行稳定。
