申请日2015.12.09
公开(公告)日2016.08.10
IPC分类号C02F1/44; B01D63/02
摘要
本实用新型涉及一种用于煤化工废水处理的装置，其包括废水处理池、设置在所述废水处理池中的滤膜组件、向所述废水处理池注入废水的管路、以及由所述废水处理池中输出处理后水的管路，所述滤膜组件包括至少一组中空纤维膜组件，所述中空纤维膜组件包括若干膜组件管体，所述膜组件管体内部填充中空纤维膜。该装置采用中空纤维膜技术，能够取代传统煤化工废水处理工艺中的沉淀池，可以一次性达到排放或者回用标准，提高了处理效率，相对降低了成本。

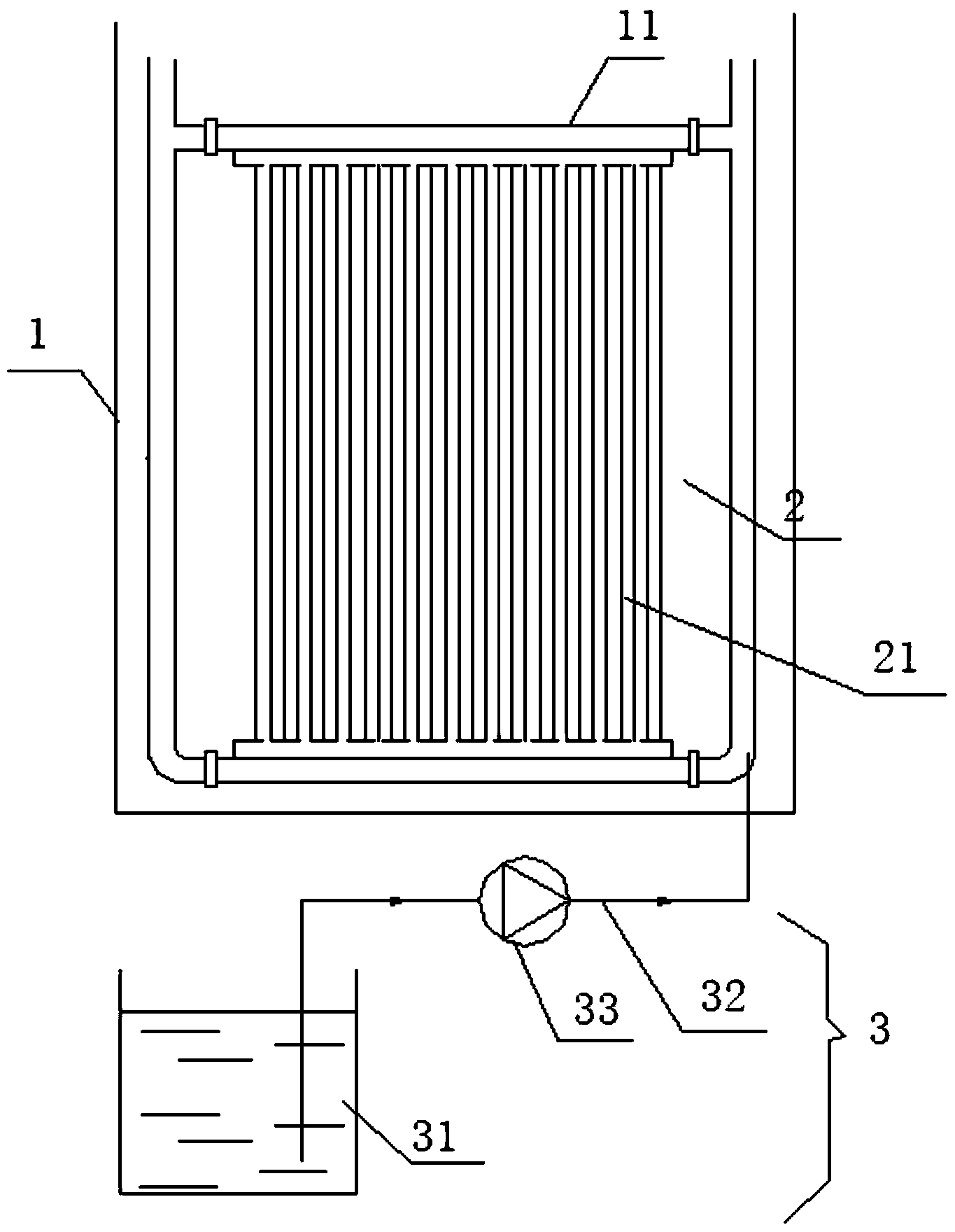

摘要附图
权利要求书
1.一种用于煤化工废水处理的装置，其包括废水处理池、设置在所述废水处理池中的滤膜组件、向所述废水处理池注入废水的管路、以及由所述废水处理池中输出处理后水的管路，其特征在于，所述滤膜组件包括至少一组中空纤维膜组件，所述中空纤维膜组件包括若干膜组件管体，所述膜组件管体内部填充中空纤维膜。
2.根据权利要求1所述的一种用于煤化工废水处理的装置，其特征在于，所述中空纤维膜为聚偏氟乙烯中空纤维膜。
3.根据权利要求2所述的一种用于煤化工废水处理的装置，其特征在于，所述聚偏氟乙烯中空纤维膜的孔径为0.1-0.2μm。
4.根据权利要求3所述的一种用于煤化工废水处理的装置，其特征在于，所述聚偏氟乙烯中空纤维膜在所述膜组件管体内部填充面积与所述膜组件管体的直径成正比，填充面积为1-100m2。
5.根据权利要求1所述的一种用于煤化工废水处理的装置，其特征在于，所述中空纤维膜组件通过膜架固定于所述废水处理池中，所述膜架为不锈钢架。
6.根据权利要求1所述的一种用于煤化工废水处理的装置，其特征在于，还包括反洗系统，所述反洗系统包括清水池、反洗管路以及单向阀，所述单向阀设置在所述反洗管路上，所述反洗管路的一端连接所述清水池，所述反洗管路的另一端连接到所述膜组件管体上，所述单向阀控制清水由所述清水池进入到所述膜组件管体中清洗填充在所述膜组件管体中的中空纤维膜。
说明书
一种用于煤化工废水处理的装置
技术领域
本实用新型属于废水处理领域，具体涉及一种用于煤化工废水处理的装置。
背景技术
煤化工企业排放废水含有大量酚、氰、油、氨氮等有毒、有害物质。综合废水中CODcr一般在5000mg/l左右、氨氮在200-500mg/l，废水所含有机污染物包括酚类、多环芳香族化合物及含氮、氧、硫的杂环化合物等，是一种典型的含有难降解的有机化合物的工业废水。废水中的易降解有机物主要是酚类化合物和苯类化合物，如砒咯、萘、呋喃、眯唑类属于可降解类有机物;难降解的有机物主要有砒啶、咔唑、联苯、三联苯等。
目前国内处理煤化工废水的技术主要采用生化法，生化法对废水中的苯酚类及苯类物质有较好的去除作用，但对喹啉类、吲哚类、吡啶类、咔唑类等一些难降解有机物处理效果较差，使得煤化工行业外排水CODcr难以达到一级标准。
因为煤化工废水中含各种生色团和助色团的有机物，如3-甲基-1,3,6庚三烯、5-降冰片烯-2-羧酸、2-氯-2-降冰片烯、2-羟基-苯并呋喃、苯酚、1-甲磺酰基-4-甲基苯、3-甲基苯并噻吩、萘-1,8-二胺等，所以煤化工废水经生化处理后又存在色度和浊度很高的特点。因此，要将此类煤气化废水处理后达到回用或排放标准，主要进一步降低CODcr、氨氮、色度和浊度等指标。
为了解决上述问题，在现在技术中，对预处理后的煤化工废水，国内外一般采用缺氧、好氧生物法处理，但是由于煤化工废水中的多环和杂环类化合物含量较高，好氧生物法处理后，水中的COD指标难以稳定达标。近些年来，也出现了如PACT法、载体流动床生物膜法等一些新的处理方法。但是，这些方法都需要预处理，工艺步骤繁琐，相对成本较高，并且净化效率低，阻碍了其在煤化工废水领域中的应用。
实用新型内容
为解决上述技术问题，本实用新型提供了一种用于煤化工废水处理的装置，该装置基于中空纤维膜技术，能够高效率、高质量的完成煤化工废水处理，使得煤化工废水处理技术不断创新和发展。
为达到上述目的，本实用新型的技术方案如下：
一种用于煤化工废水处理的装置，其包括废水处理池、设置在所述废水处理池中的滤膜组件、向所述废水处理池注入废水的管路、以及由所述废水处理池中输出处理后水的管路，所述滤膜组件包括至少一组中空纤维膜组件，所述中空纤维膜组件包括若干膜组件管体，所述膜组件管体内部填充中空纤维膜。
在本实用新型的一个较佳实施例中，进一步包括，所述中空纤维膜为聚偏氟乙烯中空纤维膜。
在本实用新型的一个较佳实施例中，进一步包括，所述聚偏氟乙烯中空纤维膜的孔径为0.1-0.2μm。
在本实用新型的一个较佳实施例中，进一步包括，所述聚偏氟乙烯中空纤维膜在所述膜组件管体内部填充面积与所述膜组件管体的直径成正比，填充面积为1-100m2。
在本实用新型的一个较佳实施例中，进一步包括，所述中空纤维膜组件通过膜架固定于所述废水处理池中，所述膜架为不锈钢架。
在本实用新型的一个较佳实施例中，进一步包括，还包括反洗系统，所述反洗系统包括清水池、反洗管路以及单向阀，所述单向阀设置在所述反洗管路上，所述反洗管路的一端连接所述清水池，所述反洗管路的另一端连接到所述膜组件管体上，所述单向阀控制清水由所述清水池进入到所述膜组件管体中清洗填充在所述膜组件管体中的中空纤维膜。
本实用新型的有益效果是:
其一、本实用新型涉及了一种用于煤化工废水处理的装置，该装置采用中空纤维膜技术，能够取代传统煤化工废水处理工艺中的沉淀池，可以一次性达到排放或者回用标准，提高了处理效率，相对降低了成本。
其二、本实用新型的煤化工废水处理装置，设置了在线反洗系统，防止膜堵塞导致膜通量下降，一方面提高了膜处理效率，另一方面降低膜损坏几率，减少维修，保障了废水处理工艺的持续性。
其三、本实用新型的煤化工废水处理装置采用中空纤维膜组件的形式，中空纤维膜组件方便安装、更换和维修。
