申请日2015.12.09
公开(公告)日2016.07.06
IPC分类号B01D21/02; B01D21/18; B01D21/20; B01D21/24; B01D21/30
摘要
本实用新型公开了一种污水净化脱泥快速处理一体机,包括沉淀池、集泥槽、工作桥和净化器，所述沉淀池底部呈锥形状，且沉淀池底部设有呈梯形状集泥槽，所述沉淀池顶部设有工作桥，所述工作桥包括工作桥两侧设有的护栏，所述工作桥中间设有驱动电机，所述驱动电机的输出端与传动轴连接，所述传动轴垂直向下伸入沉淀池内至集泥槽底部，所述净化器位于沉淀池右侧，且沉淀池与净化器之间设有连接管，所述净化器顶部一侧设有水质分析器。该污水净化脱泥快速处理一体机，不仅能对污水进行排泥，而且污水净化效果好，通过净化器上设有的水质分析器，能够对净水进行检测，提高了污水处理的质量，且结构简单、设计合理，有利于推广使用。

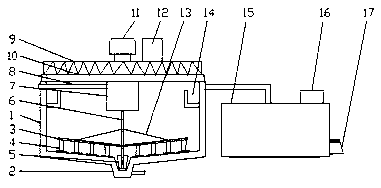

摘要附图
权利要求书
1.一种污水净化脱泥快速处理一体机,包括沉淀池(1)、集泥槽(2)、工作桥(9)和净化器(15)，其特征在于：所述沉淀池(1)底部呈锥形状，且沉淀池(1)底部设有呈梯形状集泥槽(2)，所述沉淀池(1)顶部设有工作桥(9)，所述工作桥(9)包括工作桥(9)两侧设有的护栏(10)，所述工作桥(9)中间设有驱动电机(11)，所述驱动电机(11)的输出端与传动轴(6)连接，所述传动轴(6)垂直向下伸入沉淀池(1)内至集泥槽(2)底部，所述净化器(15)位于沉淀池(1)右侧，且沉淀池(1)与净化器之间设有连接管，所述净化器(15)顶部一侧设有水质分析器(16)。
2.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述驱动电机(11)一侧设有控制箱(12)。
3.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述工作桥(9)底部设有稳流筒(7)，所述稳流筒(7)上部一侧设有进水管(8)，所述进水管(8)一端伸出沉淀池(1)。
4.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述传动轴(6)伸入沉淀池(1)内中间两侧通过拉杆(13)固定设有刮臂(3)，所述刮臂(3)上呈平行排列设有多个刮板(4)。
5.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述传动轴(6)底部呈圆周状分布设有四个小刮板(5)。
6.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述沉淀池(1)右侧设有溢流口(14)。
7.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述集泥槽(2)一侧设有排泥管，所述排泥管伸出集泥槽(2)一侧。
8.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述净化器(15)一侧下部设有出水口(17)，所述出水口(17)上设有控制阀。
9.根据权利要求1所述的一种污水净化脱泥快速处理一体机，其特征在于：所述净化器(15)高度低于沉淀池(1)高度。
说明书
一种污水净化脱泥快速处理一体机
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水净化脱泥快速处理一体机。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，如果污水不能够及时的得到处理将造成水污染，关于水污染的话题不断被提起虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前，地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染，水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，所以说污水的处理问题显得极为重要。
现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理，一般根据水质状况和处理后的水的去向来确定污水处理程度，一级处理主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。经过一级处理的污水，BOD一般可去除30%左右，达不到排放标准。一级处理属于二级处理的预处理，二级处理主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准，悬浮物去除率达95%出水效果好，三级处理进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法等。
目前，刮泥机是污水处理中一种排泥设备，按种类不同分为中心刮泥机，周边刮泥机、行车式刮泥机等等，可广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中，其结构合理、效率高、操作维修方便，是一种较理想的污水处理工程配套设施，但它只是污水处理设备的一种，最主要的污水处理设备有离心机、曝气机、污泥脱水机等等。从污水处理设备来看，由于国内污水处理设备技术含量较低，污水处理的高端设备主要依靠进口，而这些进口设备主要由国外大型水务企业生产，此类企业规模较大，产品从品牌和技术上都具竞争力，有较高的议价能力，上游供应商讨价还价能力，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业。污水处理行业的产业能力发生了质的变化，这个质的变化主要由两个方面，一是污水处理厂的数目在快速增加，二是整体的处理能力在快速地增加。通过研究美国及其他发达国家城镇水务的发展进程、技术标准、治理水平、监管制度等可以发现我国虽然具备了大规模污水处理能力，但是仅仅体现在量上，在治理的水平等质量方面依然存在较大的提升空间。例如污水处理中的膜处理技术、污泥处理、再生水利用等。我国若要在质量上追上与其他发达国家的差距，需要在污水处理的监管机制、投融资机制以及处理各环节产业链上加大投入力度，从而提高城镇污水处理的总体水平，有效控制水污染。现有的污水处理设备虽然能够对污水进行较好的处理，从而有效的降低了水污染问题。但是，现有的污水处理设备在对污水进行处理都是分开进行，这样不仅设备占用面积大，而且造成了污水处理效率低、成本高的问题，为了解决这些问题，因此，我们提出一种污水净化脱泥快速处理一体机。
实用新型内容
本实用新型的目的在于提供一种污水净化脱泥快速处理一体机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水净化脱泥快速处理一体机,包括沉淀池、集泥槽、工作桥和净化器，所述沉淀池底部呈锥形状，且沉淀池底部设有呈梯形状集泥槽，所述沉淀池顶部设有工作桥，所述工作桥包括工作桥两侧设有的护栏，所述工作桥中间设有驱动电机，所述驱动电机的输出端与传动轴连接，所述传动轴垂直向下伸入沉淀池内至集泥槽底部，所述净化器位于沉淀池右侧，且沉淀池与净化器之间设有连接管，所述净化器顶部一侧设有水质分析器。
优选的，所述驱动电机一侧设有控制箱。
优选的，所述工作桥底部设有稳流筒，所述稳流筒上部一侧设有进水管，所述进水管一端伸出沉淀池。
优选的，所述传动轴伸入沉淀池内中间两侧通过拉杆固定设有刮臂，所述刮臂上呈平行排列设有多个刮板。
优选的，所述传动轴底部呈圆周状分布设有四个小刮板。
优选的，所述沉淀池右侧设有溢流口。
优选的，所述集泥槽一侧设有排泥管，所述排泥管伸出集泥槽一侧。
优选的，所述净化器一侧下部设有出水口，所述出水口上设有控制阀。
优选的，所述净化器高度低于沉淀池高度。
与现有技术相比，本实用新型的有益效果是：该污水净化脱泥快速处理一体机，不仅能对污水进行排泥，而且污水净化效果好，从而提高了污水处理的效率，而且大大降低了污水处理的成本，通过净化器上设有的水质分析器，能够对净水进行检测，提高了污水处理的质量，避免了污水处理不达标现象，且结构简单、设计合理，有利于推广使用。
