申请日2015.12.09
公开(公告)日2016.08.03
IPC分类号E02D19/10
摘要
本实用新型公开了一种高水位粉砂土地基的降水处理装置，包括管井一、管井二及若干轻型井点，所述管井一、管井二均为喷射井点，所述喷射井点包括喷射井管、设置在所述喷射井管内部的高压水泵和固定安装在所述高压水泵底部的管线;所述管井一与管井二之间设置有喷锚护坡，所述喷锚护坡的上下两端分别通过土钉墙支护，所述喷锚护坡的边坡设置锚杆体及所述锚杆体外侧的喷射砼层，所述锚杆体包括固定配合的锚杆及钢丝网片。本实用新型的有益效果：管井降水与喷锚护坡相结合的方式加快了降水速度，且喷锚护坡的土体固化方式能够与土方开挖同时进行施工，加快了施工进度，保证了施工质量，克服了常规做法的一些弊病。

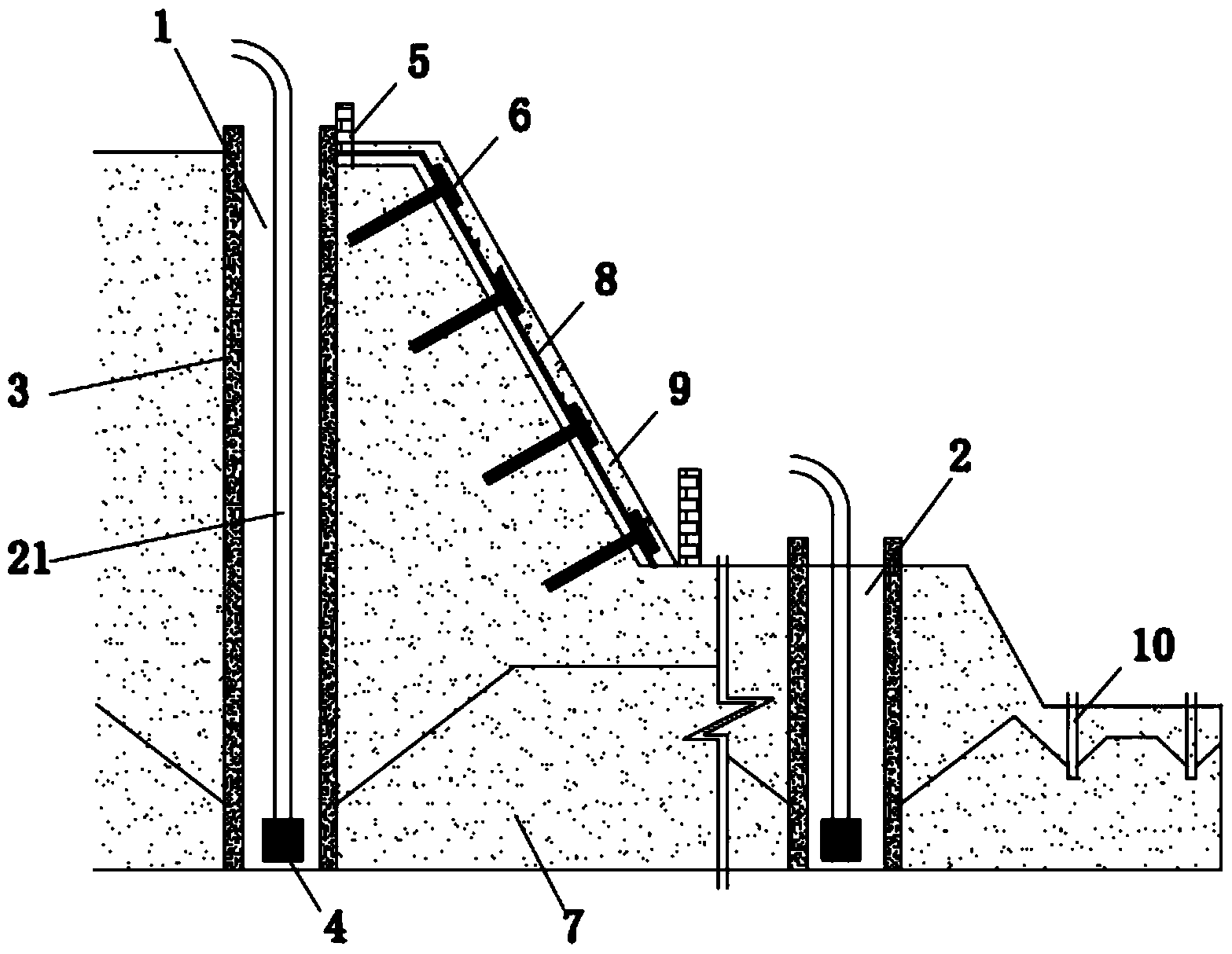

摘要附图
权利要求书
1.一种高水位粉砂土地基的降水处理装置，包括管井一(1)、管井二(2)及若干轻型井点(10)，其特征在于，所述管井一(1)、管井二(2)均为喷射井点，所述喷射井点包括喷射井管(3)、设置在所述喷射井管(3)内部的高压水泵(4)和固定安装在所述高压水泵(4)底部的管线(21);所述管井一(1)与管井二(2)之间设置有喷锚护坡，所述喷锚护坡的上下两端分别通过土钉墙(5)支护，所述喷锚护坡的边坡设置锚杆体及所述锚杆体外侧的喷射砼层(9)，所述锚杆体包括固定配合的锚杆(6)及钢丝网片(8)。
2.根据权利要求1所述的高水位粉砂土地基的降水处理装置，其特征在于，所述管井二(2)在基础垫层(11)下方断开并设置有无缝钢管(12)。
3.根据权利要求2所述的高水位粉砂土地基的降水处理装置，其特征在于，所述无缝钢管(12)上端内外侧各设置两道止水环(13)，且所述无缝钢管(12)顶部采用钢板(20)进行焊接封堵。
4.根据权利要求3所述的高水位粉砂土地基的降水处理装置，其特征在于，所述锚杆(6)为螺纹钢钉。
5.根据权利要求2所述的高水位粉砂土地基的降水处理装置，其特征在于，所述无缝钢管(12)与基础垫层(11)交接部位做防水砂浆层(14)圆弧处理。
6.根据权利要求5所述的高水位粉砂土地基的降水处理装置，其特征在于，所述防水砂浆层(14)上设有聚氨酯防水涂料层(15)，所述聚氨酯防水涂料层(15)上设有砂浆垫层(16)，所述砂浆垫层(16)上设有与基础防水卷材连接的防水卷材(17)。
7.根据权利要求1所述的高水位粉砂土地基的降水处理装置，其特征在于，所述管井二(2)内部设置有砼(19)、外部设置有筏板砼(18)。
8.根据权利要求7所述的高水位粉砂土地基的降水处理装置，其特征在于，所述砼(19)的标号高于所述筏板砼(18)的标号。
9.根据权利要求1所述的高水位粉砂土地基的降水处理装置，其特征在于，若干所述轻型井点(10)采用环形方式布置井点，且在非扰动侧加密布设。
10.根据权利要求2所述的高水位粉砂土地基的降水处理装置，其特征在于，所述无缝钢管(12)的顶标高高于筏板顶标高。
说明书
一种高水位粉砂土地基的降水处理装置
技术领域
本实用新型涉及施工建筑技术领域，具体来说，涉及一种高水位粉砂土地基的降水处理装置。
背景技术
目前对于一些大型项目的建筑工程来说，建筑面积较大，尤其对于河漫滩平原潜水区，岩土以粉细砂、粉质黏土、粉土为主，组成了多层结构的含水层，相对隔水层为粉土和粉质黏土。对于目前的一些建筑工程，工程基础面积大，长280米，宽130米，开挖深度13米，地下水位较高，75%以上的结构基础坑可见明水，且基础结构复杂，标高不一，部分基坑水位达到基槽槽底2米以上。
施工过程中遇到的主要问题如下：
工期紧张，土方开挖深度超过8米，且土质为粉砂土，无粘性，遇水后易形成流沙，同时具有砂的水密性，土体固化难度大，降水不到位会给土方开挖带来边坡不稳定等安全隐患。
地下水位较高，基础结构复杂，标高不一，若采用基坑周边降水，中间部位降水不到位，降水井的降水时间需要增加。
边坡稳定性差，长度共计560米，观测点多、周期长、数据量大、反应基坑现状须快速准确，边坡稳定性观测难度大。
4)由于降水要求，管井在基础中的放水节点处理难度大。
目前，针对上述技术问题并未提出有效的解决方案。
实用新型内容
针对相关技术中的上述技术问题，本实用新型提出一种高水位粉砂土地基的降水处理装置，能够加快施工进度，保证施工质量。
为实现上述技术目的，本实用新型的技术方案是这样实现的：
一种高水位粉砂土地基的降水处理装置，包括管井一、管井二及若干轻型井点，所述管井一、管井二均为喷射井点，所述喷射井点包括喷射井管、设置在所述喷射井管内部的高压水泵和固定安装在所述高压水泵底部的管线;所述管井一与管井二之间设置有喷锚护坡，所述喷锚护坡的上下两端分别通过土钉墙支护，所述喷锚护坡的边坡设置锚杆体及所述锚杆体外侧的喷射砼层，所述锚杆体包括固定配合的锚杆及钢丝网片。
进一步地，所述管井二在基础垫层下方断开并设置有无缝钢管。
进一步地，所述无缝钢管上端内外侧各设置两道止水环，且所述无缝钢管顶部采用钢板进行焊接封堵。
进一步地，所述锚杆为螺纹钢钉。
进一步地，所述无缝钢管与基础垫层交接部位做防水砂浆层圆弧处理。
进一步地，所述防水砂浆层上设有聚氨酯防水涂料层，所述聚氨酯防水涂料层上设有砂浆垫层，所述砂浆垫层上设有与基础防水卷材连接的防水卷材。
进一步地，所述管井二内部设置有砼、外部设置有筏板砼。
进一步地，所述砼的标号高于所述筏板砼的标号。
进一步地，若干所述轻型井点采用环形方式布置井点，且在非扰动侧加密布设。
进一步地，所述无缝钢管的顶标高高于筏板顶标高。
本实用新型的有益效果：管井降水与喷锚护坡相结合的方式加快了降水速度，且喷锚护坡的土体固化方式能够与土方开挖同时进行施工，加快了施工进度，保证了施工质量，克服了常规做法的一些弊病;深基坑局部轻型井点降水技术，克服了经济成本较高的缺点，同时使施工质量得到保证;将监测到的边坡沉降情况和地下水水位的变化情况进行信息化采集并处理的预警系统，监测技术自动化技术研发并应用到地基处理的施工。
