申请日2015.12.09
公开(公告)日2016.07.06
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理技术领域，尤其涉及一种处理高浓度综合城市污水的装置。本实用新型提供的一种处理高浓度综合城市污水的装置包括水解酸化池、中沉池、厌氧池、缺氧池及好氧池，将水解酸化工艺与AAO工艺融为一体，简化了工艺流程及构筑物数量，中沉池分别与酸化水解池与厌氧池连接用于将中沉池中的污泥和污水进行分流处理，及时补充水解酸化池的污泥浓度，提高水解酸化效果，厌氧池与缺氧池连接，缺氧池与好氧池连接，水解酸化池用于对污水进行酸化水解处理获得VFA有机物，为AAO工艺提供碳源，厌氧池利用污水中的VFA有机物进行厌氧释磷，提高了生物脱氮除磷的效果，缺氧池用于反硝化反应去除硝酸盐，好氧池用于曝气反应。
摘要附图
权利要求书
1.一种处理高浓度综合城市污水的装置，其特征在于：包括水解酸化池、中沉池、厌氧池、缺氧池及好氧池，所述中沉池分别与所述水解酸化池及所述厌氧池连接用于将中沉池中的污泥和上清液进行分流处理，所述厌氧池与所述缺氧池连接，所述缺氧池与所述好氧池连接，所述水解酸化池用于对污泥进行水解酸化处理获得VFA有机物，所述厌氧池利用VFA有机物进行厌氧释磷，所述缺氧池用于反硝化反应去除硝酸盐，所述好氧池用于曝气反应。

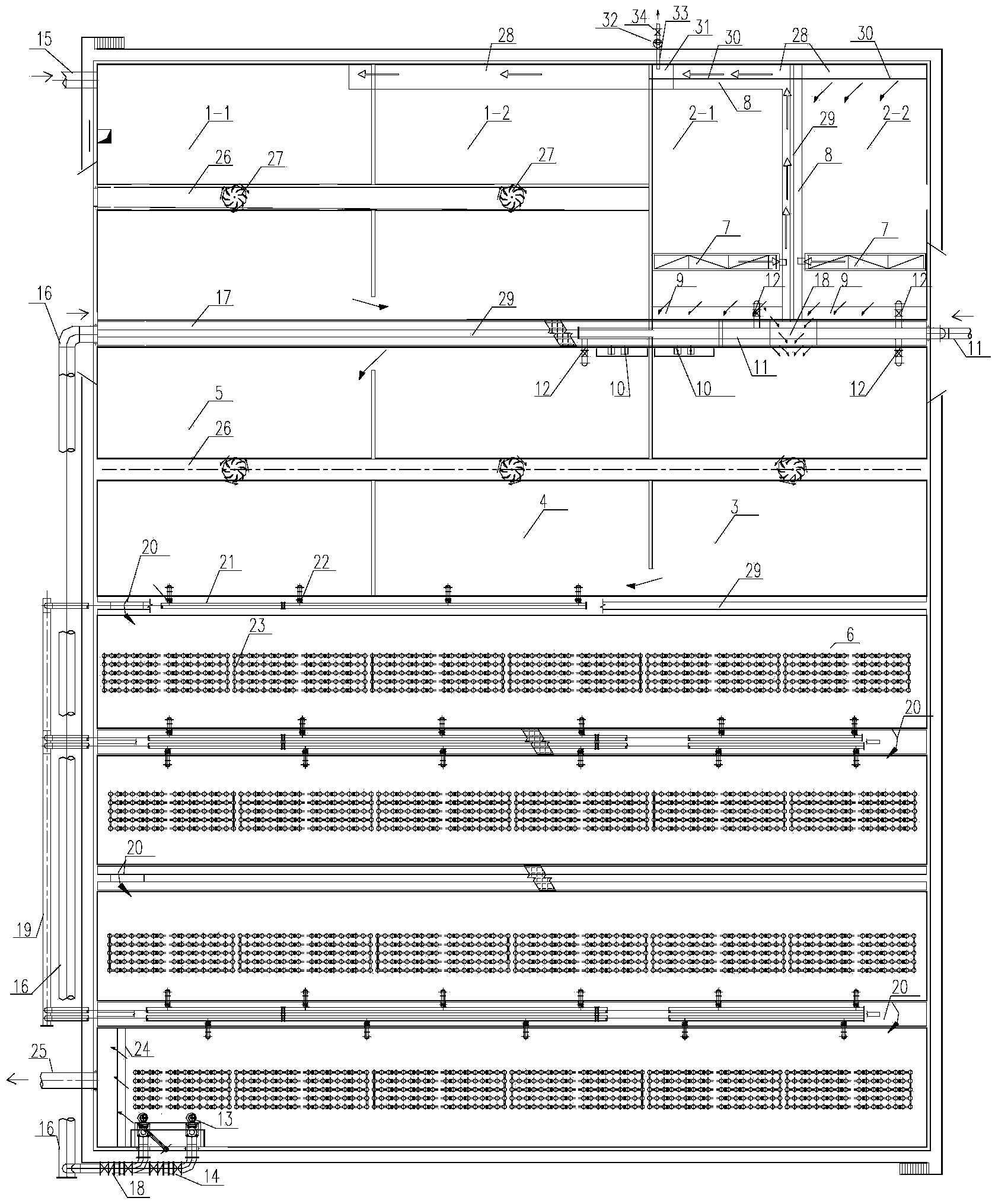

2.根据权利要求1所述的处理高浓度综合城市污水的装置，其特征在于：所述水解酸化池包括第一水解酸化格(1-1)和第二水解酸化格(1-2)，所述中沉池包括第一中沉池(2-1)和第二中沉池(2-2)，所述第二水解酸化格(1-2)通过中沉池配水渠(28)分别与所述第一中沉池(2-1)及所述第二中沉池(2-2)连通。
3.根据权利要求2所述的处理高浓度综合城市污水的装置，其特征在于：所述厌氧池包括厌氧缺氧格(3)，所述缺氧池包括第一缺氧格(4)和第二缺氧格(5)，所述好氧池包括好氧格(6)，所述好氧格(6)中的回流混合液通过内回流渠(17)回流至所述厌氧缺氧格(3)及第一缺氧格(4)中，所述第一中沉池(2-1)及第二中沉池(2-2)通过中沉池出水渠(9)与所述厌氧缺氧格(3)连通。
4.根据权利要求2所述的处理高浓度综合城市污水的装置，其特征在于：还包括与所述第一中沉池(2-1)及第二中沉池(2-2)连通的外回流污泥管(11)，所述外回流污泥管(11)上对应于所述第一中沉池(2-1)、第二中沉池(2-2)、厌氧缺氧格(3)及第一缺氧格(4)设有多个外回流污泥阀门(12)。
5.根据权利要求3所述的处理高浓度综合城市污水的装置，其特征在于：所述内回流渠(17)上设有内回流堰门(10)用于将好氧格(6)中的回流混合液进入厌氧缺氧格(3)或第一缺氧格(4)中。
6.根据权利要求2所述的处理高浓度综合城市污水的装置，其特征在于：所述第一中沉池(2-1)及第二中沉池(2-2)与所述中沉池配水渠(28)间还设有中沉池配水渠穿孔花墙(30)。
7.根据权利要求3所述的处理高浓度综合城市污水的装置，其特征在于：所述第一水解酸化格(1-1)、第二水解酸化格(1-2)、厌氧缺氧格(3)、第一缺氧格(4)及第二缺氧格(5)中均设置有搅拌器(27)。
说明书
一种处理高浓度综合城市污水的装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种处理高浓度综合城市污水的装置，具体涉及一种能提高污水水解酸化及脱氮除磷效果、工艺流程简单及减少投资成本的处理高浓度综合城市污水的装置。
背景技术
目前，国家对城市污水厂的排放标准日益严格，对去除有机物及脱氮除磷方面都提出了较高的要求，一方面，某些污水厂进水碳源较低，为保障脱氮除磷的效果，需要向污水中补充碳源。另一方面，许多城市污水处理厂进水中含有大量难降解工业废水，进水中有机物碳源或氮磷的指标过高，给污水达标排放带来很大困难。因此，需选择一种能提高污水可生化性且强化脱氮除磷的生化处理工艺。
其中，水解酸化工艺可提高污水的可生化性，但通常规范规定水解酸化池中停留时间过长，例如对于进水中印染废水量占50%时，要求水解酸化池停留时间为12小时，但许多污水厂由于占地紧张，无法设计占地很多的水解酸化池，同时，许多污水厂水解酸化池中污泥流失严重，污泥浓度过低，污水经水解酸化池处理后可生化性提高并不明显。
AAO(Anaerobic-Anoxic-Oxic，即为厌氧-缺氧-好氧法)工艺是目前应用最广泛的脱氮除磷工艺，但由于脱氮除磷在碳源利用方面存在竞争，而碳源不足则会降低污水的脱氮效率;并且回流污泥中携带硝酸盐进入厌氧池中，会影响厌氧释磷，降低生物除磷效率，因此许多污水厂AAO工艺同时脱氮除磷效果较差。
当前，AAO工艺和水解酸化工艺是分开设置的，既增大了污水处理系统的占地面积，又增加了投资成本，经济性不高。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是解决在占地紧张地区无法设计停留时间较长的水解酸化池，并解决无法提高污水可生化性的问题;同时解决AAO工艺回流污泥中因携带硝酸盐进入厌氧池而影响厌氧释磷，从而造成生物除磷效率低的问题。
(二)技术方案
为了解决上述技术问题，本实用新型提供了一种处理高浓度综合城市污水的装置，该处理高浓度综合城市污水的装置包括水解酸化池、中沉池、厌氧池、缺氧池及好氧池，所述中沉池分别与所述水解酸化池及所述厌氧池连接用于将中沉池中的污泥和上清液进行分流处理，所述厌氧池与所述缺氧池连接，所述缺氧池与所述好氧池连接，所述水解酸化池用于对污泥进行水解酸化处理获得VFA有机物，所述厌氧池利用VFA有机物进行厌氧释磷，所述缺氧池用于反硝化反应去除硝酸盐，所述好氧池用于曝气反应。
其中，所述水解酸化池包括第一水解酸化格和第二水解酸化格，所述中沉池包括第一中沉池和第二中沉池，所述第二水解酸化格通过中沉池配水渠分别与所述第一中沉池及所述第二中沉池连通。
其中，所述厌氧池包括厌氧缺氧格，所述缺氧池包括第一缺氧格和第二缺氧格，所述好氧池包括好氧格，所述好氧格中的回流混合液通过内回流渠回流至所述厌氧缺氧格及第一缺氧格中，所述第一中沉池及第二中沉池通过中沉池出水渠与所述厌氧缺氧格连通。
其中，该处理高浓度综合城市污水的装置还包括与所述第一中沉池及第二中沉池连通的外回流污泥管，所述外回流污泥管上对应于所述第一中沉池、第二中沉池、厌氧缺氧格及第一缺氧格设有多个外回流污泥阀门。
其中，所述内回流渠上设有内回流堰门用于将好氧格中的回流混合液进入厌氧缺氧格或第一缺氧格中。
其中，所述第一中沉池及第二中沉池与所述中沉池配水渠间还设有中沉池配水渠穿孔花墙。
其中，所述第一水解酸化格、第二水解酸化格、厌氧缺氧格、第一缺氧格及第二缺氧格中均设置有搅拌器。
(三)有益效果
本实用新型的上述技术方案具有如下优点：本实用新型提供的一种处理高浓度综合城市污水的装置包括水解酸化池、中沉池、厌氧池、缺氧池及好氧池，中沉池分别与酸化水解池与厌氧池连接用于将中沉池中的污泥和污水进行分流处理，及时补充水解酸化池的污泥浓度，提高水解酸化效果，厌氧池与缺氧池连接，缺氧池与好氧池连接，水解酸化池用于对污水进行酸化水解处理获得VFA有机物，为AAO工艺(厌氧池、缺氧池及好氧池)提供碳源，厌氧池利用污水中的VFA有机物进行厌氧释磷，提高了生物脱氮除磷的效果，缺氧池用于反硝化反应去除硝酸盐，好氧池用于曝气反应，去除污水中的有机物、氨氮及总磷，将水解工艺和AAO工艺融为一体，简化了工艺流程及构筑物数量，节省占地面积及减少投资。
