申请日2015.12.09
公开(公告)日2016.08.10
IPC分类号C02F1/00
摘要
一种悬浮深度可调的胶囊状污水处理填料，属于污水处理技术领域，其特征在于由胶囊体和胶囊帽螺纹配合形成空腔，作为填料的药丸包裹在所述的空腔内，胶囊体和胶囊帽上加工阵列排布的散药孔，胶囊体和胶囊帽上通过双头螺柱连接浮漂。通过改变拧在填料容器上的浮漂数目可以改变物料的入水深度，浮漂安装在填料容器上呈树枝状，入水后污水的流动会带动填料容器在水中翻滚，其内部充填的药物会通过散药孔均匀的甩出，提高了污染物的降解速率。

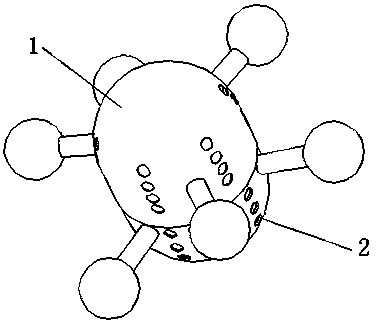

摘要附图
权利要求书
1.一种悬浮深度可调的胶囊状污水处理填料，其特征在于由胶囊体(1)和胶囊帽(2)螺纹配合形成空腔，作为填料的药丸包裹在所述的空腔内，胶囊体和胶囊帽上加工阵列排布的散药孔(4)，胶囊体和胶囊帽上通过双头螺柱(5)连接浮漂。
2.根据权利要求1所述的一种悬浮深度可调的胶囊状污水处理填料，其特征在于所述的胶囊体(1)和胶囊帽(2)使用聚四氟乙烯制成，在连接部分胶囊体(1)加工有内螺纹，胶囊帽(2)加工有外螺纹，所述的外螺纹和内螺纹能够相互配合。
3.根据权利要求1所述的一种悬浮深度可调的胶囊状污水处理填料，其特征在于所述的胶囊体(1)和胶囊帽(2)均加工有阵列分布的散药孔(4)，同时各加工有三个螺纹孔。
4.根据权利要求1所述的一种悬浮深度可调的胶囊状污水处理填料，其特征在于所述的浮漂为球形，使用密度比水小的轻质材料制成，一端加工有螺纹孔，所述的双头螺柱(5)两端螺纹的直径能够和所述的胶囊体和胶囊帽上螺纹孔以及浮漂上的螺纹孔相互配合。
说明书
一种悬浮深度可调的胶囊状污水处理填料
技术领域
本实用新型涉及污水处理技术领域，具体地说是一种悬浮深度可调的胶囊状污水处理填料。
背景技术
现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。三级处理，主要处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。为了实现降解的目的，在污水处理的过程中需要向反应池中添加化学粉剂或者丸剂，称之为填料。传统的填料方法都是将各种物料混合后浸入直接污水中，而由于污水中化学成分复杂，不同密度和特性的污染物往往会形成分层，各自漂浮在特定的深度。传统的填料方法使得物料要么漂浮在污水表面要么沉入到水底，不能很好地沉淀漂浮在不同深度的污染物。
发明内容
本实用新型的技术任务是解决现有技术的不足，提供一种悬浮深度可调的胶囊状污水处理填料。
本实用新型解决其技术问题所采用的技术方案是：
一种悬浮深度可调的胶囊状污水处理填料，其特征在于由胶囊体(1)和胶囊帽(2)螺纹配合形成空腔，作为填料的药丸包裹在所述的空腔内，胶囊体和胶囊帽上加工阵列排布的散药孔(4)，胶囊体和胶囊帽上通过双头螺柱(5)连接浮漂;所述的胶囊体(1)和胶囊帽(2)使用聚四氟乙烯制成，在连接部分胶囊体(1)加工有内螺纹，胶囊帽(2)加工有外螺纹，所述的外螺纹和内螺纹能够相互配合;所述的胶囊体(1)和胶囊帽(2)均加工有阵列分布的散药孔(4)，同时各加工有三个螺纹孔;浮漂为球形，使用密度比水小的轻质材料制成，一端加工有螺纹孔，所述的双头螺柱(5)两端螺纹的直径能够和所述的胶囊体和胶囊帽上螺纹孔以及浮漂上的螺纹孔相互配合。
本实用新型与现有技术相比所产生的有益效果是：
(1)通过拧在填料容器上的浮漂数目可以改变物料在的入水深度，这样可以针对不同密度的污染物投放针对性的物料，增强了对污染物的处理能力。(2)填料容器为圆柱状，浮漂安装在填料容器上呈树枝状，入水后污水的流动会带动填料容器在水中翻滚，其内部充填的药物会通过散药孔均匀的甩出，提高了污染物的降解速率。(3)当填料容器中的药物反应消耗完毕时，整个填料容器的重量减轻，在浮力保持不变的情况下容器会漂浮在水面上，维护人员用捞网将其打捞出，重新装填物料即可再次投入使用，方便快捷。
