申请日2015.12.09
公开(公告)日2016.08.03
IPC分类号C02F1/00
摘要

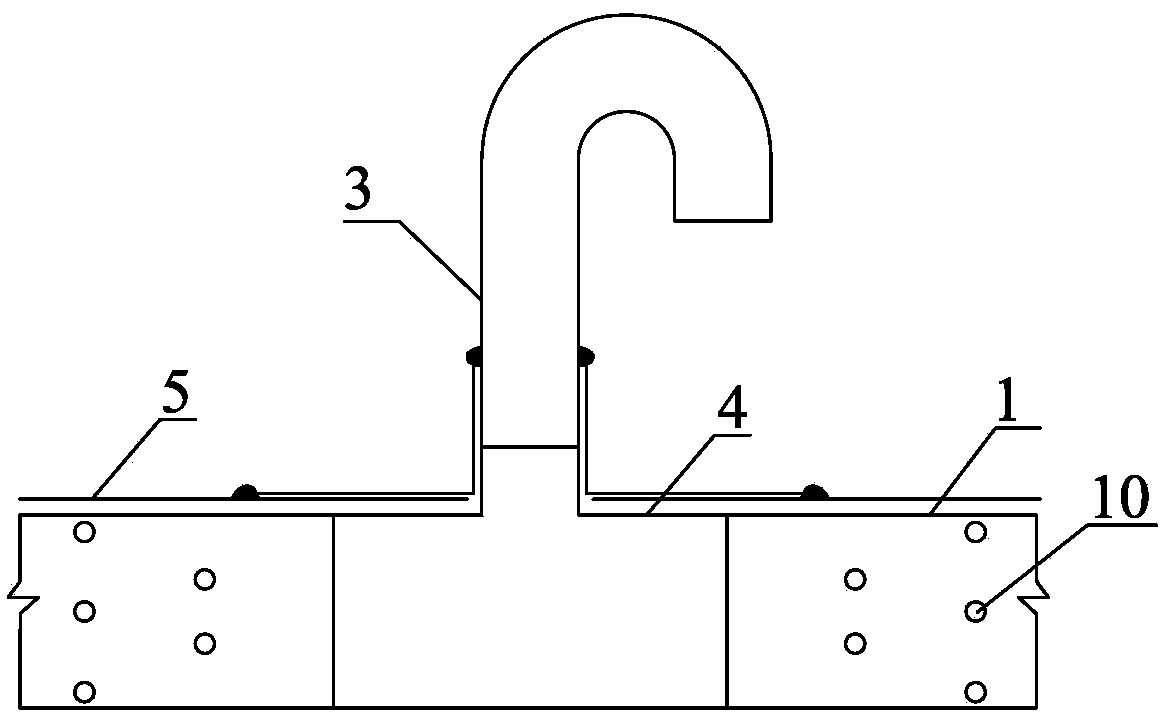

本实用新型公开了一种用于污水调节池的气体收集导排系统，该气体收集导排系统包括气体收集装置与气体导排装置，该气体收集装置设于污水调节池与浮动盖之间，该气体导排装置连接该气体收集装置并将收集的气体排出。本实用新型能够实现污水调节池内气体的有效收集和导排，避免浮动盖系统出现气囊，降低系统的安全隐患，同时在条件满足的情况下能够实现气体的综合利用。
摘要附图
权利要求书
1.一种用于污水调节池的气体收集导排系统，其特征在于，该气体收集导排系统包括气体收集装置与气体导排装置，该气体收集装置设于污水调节池与浮动盖之间，该气体导排装置连接该气体收集装置并将收集的气体排出;
所述气体收集装置包括紧固带及至少一段花管，该花管的管壁上设有多个通孔，该紧固带与浮动盖下方的防渗膜连接并将该花管固定于该防渗膜上。
2.如权利要求1所述的用于污水调节池的气体收集导排系统，其特征在于，所述花管设于污水调节池四周边坡内侧用于收集污水调节池内产生的气体。
3.如权利要求1所述的用于污水调节池的气体收集导排系统，其特征在于，所述紧固带的材质为聚乙烯，所述紧固带与所述防渗膜通过挤压焊接方式进行连接。
4.如权利要求1所述的用于污水调节池的气体收集导排系统，其特征在于，所述气体导排装置包括排气管及用于连接所述花管与排气管的连接管，所述排气管穿过所述浮动盖将收集的气体排出。
5.如权利要求4所述的用于污水调节池的气体收集导排系统，其特征在于，所述花管为两段以上，所述连接管为三通管，相邻两个花管之间通过该三通管连接所述排气管。
6.如权利要求4所述的用于污水调节池的气体收集导排系统，其特征在于，所述排气管末端为弯管。
7.如权利要求4所述的用于污水调节池的气体收集导排系统，其特征在于，所述排气管末端连接气体利用设备。
8.如权利要求4所述的用于污水调节池的气体收集导排系统，其特征在于，所述花管与排气管材质均为聚乙烯。
9.如权利要求4所述的用于污水调节池的气体收集导排系统，其特征在于，所述排气管的直径为100mm，所述花管的直径为200mm。
说明书
一种用于污水调节池的气体收集导排系统
技术领域
本实用新型有关一种气体收集导排系统，特别是指一种用于污水调节池浮动盖系统的气体收集导排系统。
背景技术
目前，随着环境保护意识的不断增强，生活垃圾填埋场运营过程中所产生的渗沥液经收集导排之后送往污水调节池，通过加设的柔性浮动盖系统，使得污水调节池成为一个封闭系统，以避免污染环境。但渗沥液在厌氧条件下会产生大量可燃气体，如不进行收集导排，调节池将出现气囊，造成安全隐患。
实用新型内容
有鉴于此，本实用新型的主要目的在于提供一种用于污水调节池的气体收集导排系统，对池体内产生的气体进行收集导排，避免池内出现“气囊”，降低了安全隐患。
为达到上述目的，本实用新型提供一种用于污水调节池的气体收集导排系统，该气体收集导排系统包括气体收集装置与气体导排装置，该气体收集装置设于污水调节池与浮动盖之间，该气体导排装置连接该气体收集装置并将收集的气体排出。
所述气体收集装置包括紧固带及至少一段花管，该花管的管壁上设有多个通孔，该紧固带与浮动盖下方的防渗膜连接并将该花管固定于该防渗膜上。
所述花管设于污水调节池四周边坡内侧用于收集污水调节池内产生的气体。
所述紧固带的材质为聚乙烯或高密度聚乙烯，所述紧固带与所述防渗膜通过挤压焊接方式进行连接。
所述气体导排装置包括排气管及用于连接所述花管与排气管的连接管，所述排气管穿过所述浮动盖将收集的气体排出。
所述花管为两段以上，所述连接管为三通管，相邻两个花管之间通过该三通管连接所述排气管。
所述排气管末端为弯管。
所述排气管末端连接气体利用设备。
所述花管与排气管材质均为聚乙烯或高密度聚乙烯。
所述排气管的直径为100mm，所述花管的直径为200mm。
本实用新型能够实现污水调节池内气体的有效收集和导排，避免浮动盖系统出现气囊，降低系统的安全隐患，同时在条件满足的情况下能够实现气体的综合利用。
