申请日2015.12.04
公开(公告)日2016.06.01
IPC分类号B01D29/01; B01D29/58
摘要
本实用新型公开了一种环保污水过滤装置，包括第一过滤箱、第二过滤箱和第三过滤箱，所述第一过滤箱、第二过滤箱和第三过滤箱的上端均设有开口，所述第一过滤箱的上端设有箱盖，所述箱盖的上端两侧均设有固定装置，两个固定装置之间设有驱动装置，所述箱盖的下端设有搅拌轴，所述搅拌轴上等间距设有搅拌叶，所述驱动装置驱动搅拌轴转动，所述第一过滤箱的开口外侧壁上设有第一限位块，所述第二过滤箱的开口外侧壁上设有第二限位块，所述第三过滤箱的开口外侧壁上设有第三限位块，所述第一过滤箱通过第一限位块套接在第二过滤箱内。本实用新型结构简单，方便使用，污水过滤效率高，还可以降低生产成本。

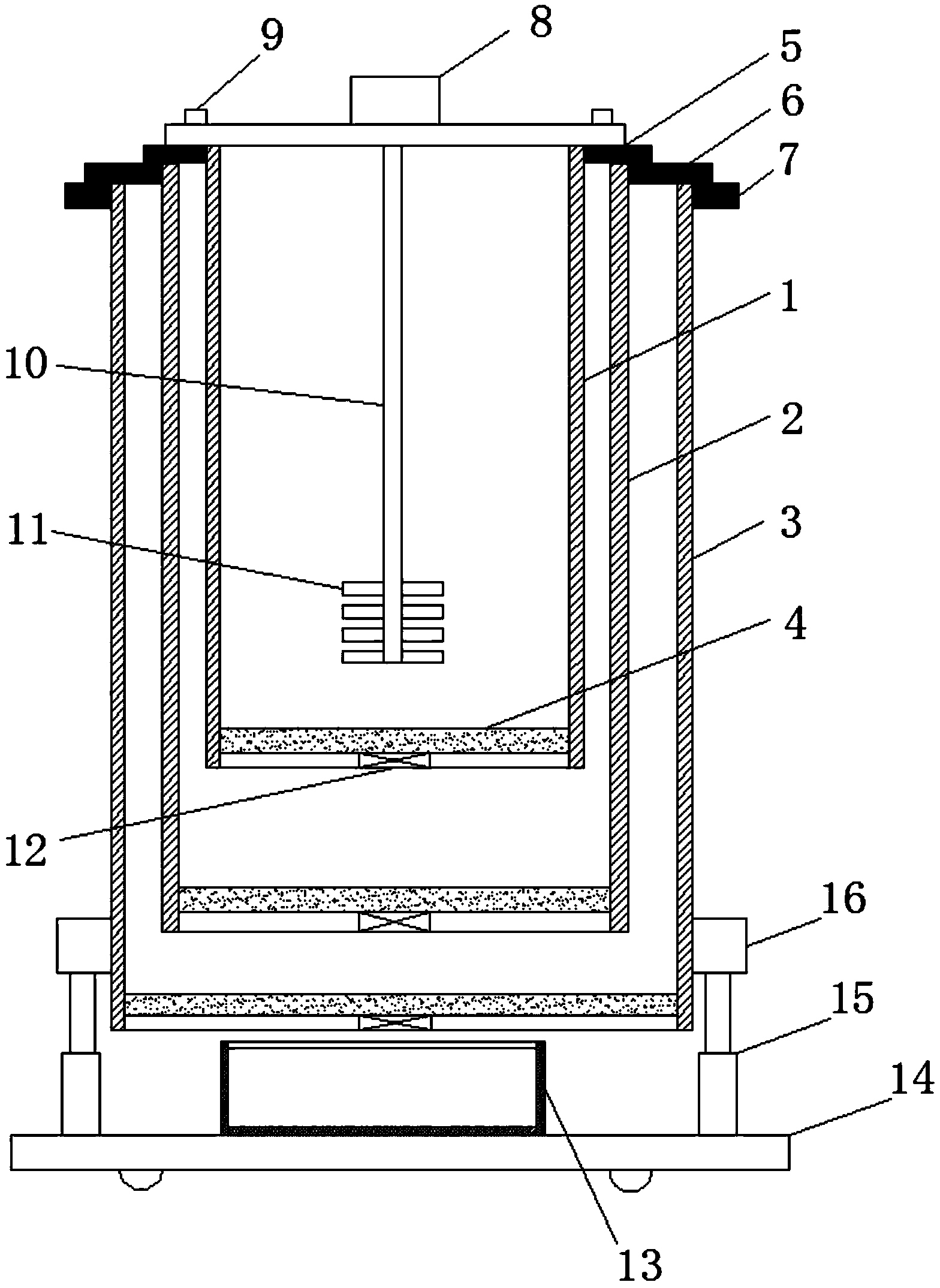

摘要附图
权利要求书
1.一种环保污水过滤装置，包括第一过滤箱(1)、第二过滤箱(2)和第三过滤箱(3)，其特征在于，所述第一过滤箱(1)、第二过滤箱(2)和第三过滤箱(3)的上端均设有开口，所述第一过滤箱(1)的上端设有箱盖，所述箱盖的上端两侧均设有固定装置(9)，两个固定装置(9)之间设有驱动装置(8)，所述箱盖的下端设有搅拌轴(10)，所述搅拌轴上等间距设有搅拌叶(11)，所述驱动装置(8)驱动搅拌轴(10)转动，所述第一过滤箱(1)的开口外侧壁上设有第一限位块(5)，所述第二过滤箱(2)的开口外侧壁上设有第二限位块(6)，所述第三过滤箱(3)的开口外侧壁上设有第三限位块(7)，所述第一过滤箱(1)通过第一限位块(5)套接在第二过滤箱(2)内，所述第二过滤箱(2)通过第二限位块(6)套接在第三过滤箱(3)内，所述第一过滤箱(1)、第二过滤箱(2)和第三过滤箱(3)的底部上端均设有过滤层(4)，所述第一过滤箱(1)、第二过滤箱(2)和第三过滤箱(3)的底部均设有阀门(12)，所述第三过滤箱(3)的两侧设有固定块(16)，所述第三过滤箱(3)的下方设有底座(14)，所述底座(14)通过伸缩装置(15)连接固定块(16)，所述底座(14)的上端设有储存箱(13)。
2.根据权利要求1所述的一种环保污水过滤装置，其特征在于，所述过滤层(4)为过滤网。
3.根据权利要求1所述的一种环保污水过滤装置，其特征在于，所述固定块(16)和第三过滤箱(3)为一体成型。
4.根据权利要求1所述的一种环保污水过滤装置，其特征在于，所述搅拌叶(11)的数量为4-7个。
5.根据权利要求1所述的一种环保污水过滤装置，其特征在于，所述底座(14)的下端设有转轮。
说明书
一种环保污水过滤装置
技术领域
本实用新型涉及污水过滤装置技术领域，尤其涉及一种环保污水过滤装置。
背景技术
目前，由于水质原因和水的循环使用，水质常被垃圾杂物等污染，造成水资源的极大浪费，而现有技术中的成品污水处理装置过于复杂，造价昂贵，不符合实际工程中的需要，为了解决污水再利用的问题，亟需一种结构简单，方便使用的环保污水过滤装置，为此我们提出了一种环保污水过滤装置，用来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种环保污水过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种环保污水过滤装置，包括第一过滤箱、第二过滤箱和第三过滤箱，所述第一过滤箱、第二过滤箱和第三过滤箱的上端均设有开口，所述第一过滤箱的上端设有箱盖，所述箱盖的上端两侧均设有固定装置，两个固定装置之间设有驱动装置，所述箱盖的下端设有搅拌轴，所述搅拌轴上等间距设有搅拌叶，所述驱动装置驱动搅拌轴转动，所述第一过滤箱的开口外侧壁上设有第一限位块，所述第二过滤箱的开口外侧壁上设有第二限位块，所述第三过滤箱的开口外侧壁上设有第三限位块，所述第一过滤箱通过第一限位块套接在第二过滤箱内，所述第二过滤箱通过第二限位块套接在第三过滤箱内，所述第一过滤箱、第二过滤箱和第三过滤箱的底部上端均设有过滤层，所述第一过滤箱、第二过滤箱和第三过滤箱的底部均设有阀门，所述第三过滤箱的两侧设有固定块，所述第三过滤箱的下方设有底座，所述底座通过伸缩装置连接固定块，所述底座的上端设有储存箱。
优选地，所述过滤层为过滤网。
优选地，所述固定块和第三过滤箱为一体成型。
优选地，所述搅拌叶的数量为4-7个。
优选地，所述底座的下端设有转轮。
本实用新型中，先将污水倒入第一过滤箱中，再盖上箱盖，用固定装置固定，通过驱动装置驱动搅拌轴使得搅拌叶对污水预先搅拌，更利于之后过滤，通过第一过滤箱、第二过滤箱和第三过滤箱底部的过滤层进行过滤，之后使过滤完的水进入储存箱中储存后运走使用，本实用新型结构简单，方便使用，污水过滤效率高，还可以降低生产成本。
