申请日2017.11.20
公开(公告)日2018.03.09
IPC分类号F28D7/16; C02F1/00
摘要

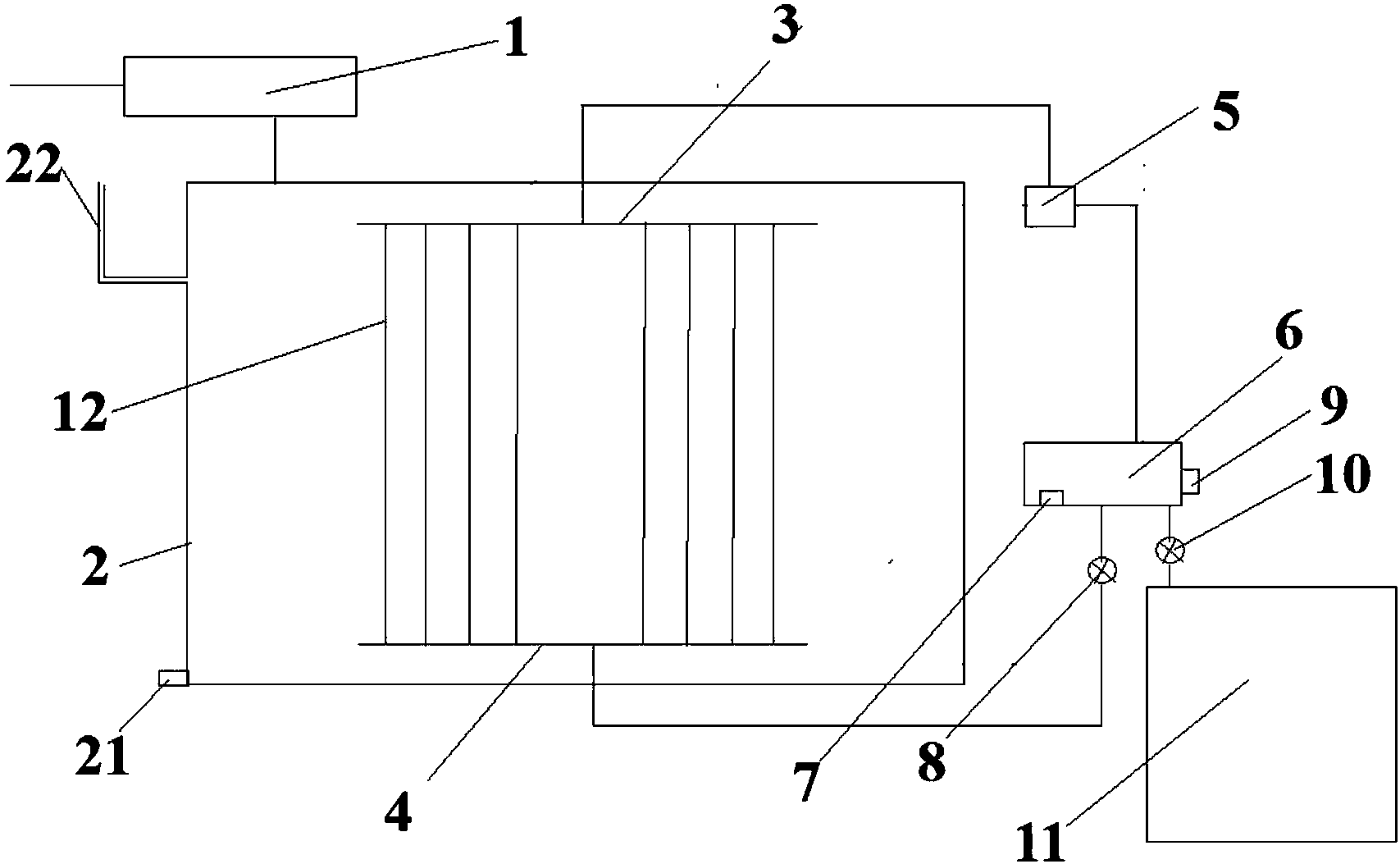

本发明公开了一种高效印染废水热能回收装置，包括过滤装置，过滤装置的进水口与印染废水排放管相连，过滤装置的出水口通过管道与废水箱的上顶面相连，废水箱的侧壁上部开连有溢流管，溢流管的液面高度与所述废水箱的液面高度相等，废水箱侧壁下部开设有排污口，废水箱内部的上表面和下表面分别设置有上换热组件和下换热组件，所述上换热组件与循环泵的出水口相连，下换热组件的下端通过管道与第一阀门的一端相连，上换热组件与所述下换热组件之间连通有若干根换热管。本发明提供的一种高效印染废水热能回收装置，够将印染废水中的热能进行回收利用，达到节约能源效果。
摘要附图
权利要求书
1.一种高效印染废水热能回收装置，其特征在于：包括过滤装置(1)，所述过滤装置(1)的进水口与印染废水排放管相连，所述过滤装置(1)的出水口通过管道与废水箱(2)的上顶面相连，所述废水箱(2)的侧壁上部开连有溢流管(22)，所述溢流管(22)的液面高度与所述废水箱(2)的液面高度相等，所述废水箱(2)侧壁下部开设有排污口(21)，所述废水箱(2)内部的上表面和下表面分别设置有上换热组件(3)和下换热组件(4)，所述上换热组件(3)与循环泵(5)的出水口相连，所述下换热组件(4)的下端通过管道与第一阀门(8)的一端相连，所述上换热组件(3)与所述下换热组件(4)之间连通有若干根换热管(12)，所述循环泵(5)的进水口通过管道与加热水箱(6)的出水口相连，所述第一阀门(8)的另一端与所述加热水箱(6)的第一出水口相连，所述加热水箱(6)的第二出水口与第二阀门(10)的一端相连，所述第二阀门(10)的另一端与储热水箱(11)的进水口相连。
2.根据权利要求1所述的一种高效印染废水热能回收装置，其特征在于：所述上换热组件(3)上设置有上凸起(31)，所述下换热组件(4)上设置有下凸起(41)，所述上凸起(31)和下凸起(41)外面均设置有外螺纹，所述换热管(12)的两端内壁设置有与所述外螺纹配合的内螺纹。
3.根据权利要求1所述的一种高效印染废水热能回收装置，其特征在于： 所述换热管(12)的个数为N个，其中N为大于等于2的整数。
4.根据权利要求1所述的一种高效印染废水热能回收装置，其特征在于：所述加热水箱(6)设置有温度传感器(7)，所述加热水箱(6)外设置有控制器(9)，所述控制器(9)与所述温度传感器(7)相连，所述控制器(9)与所述循环泵(5)的电源开关相连。
5.根据权利要求1所述的一种高效印染废水热能回收装置，其特征在于： 所述换热管(12)的材质为铜。
6.根据权利要求1所述的一种高效印染废水热能回收装置，其特征在于： 所述废水箱(2)为三层紧密压实结构，从外到内分别为第一混凝土层(23)，保温层(24)和第二混凝土层(25)。
说明书
一种高效印染废水热能回收装置
技术领域
本发明具体涉及一种高效印染废水热能回收装置。
背景技术
我国纺织印染企业数量众多,每天要排放大量废热水。这些废水的温度一般较高，在排放前进行降温工序，这样就存在热能大量浪费的情况，对于这些热量的回收，对于节约能源和保护环境的意义是巨大的。
发明内容
本发明要解决的技术问题是，提供一种能够将印染废水中的热能进行回收利用，达到节约能源效果的高效印染废水热能回收装置。
为解决上述技术问题，本发明采用的技术方案为：
一种高效印染废水热能回收装置，包括过滤装置，所述过滤装置的进水口与印染废水排放管相连，所述过滤装置的出水口通过管道与废水箱的上顶面相连，所述废水箱的侧壁上部开连有溢流管，所述溢流管的液面高度与所述废水箱的液面高度相等，所述废水箱侧壁下部开设有排污口，所述废水箱内部的上表面和下表面分别设置有上换热组件和下换热组件，所述上换热组件与循环泵的出水口相连，所述下换热组件的下端通过管道与第一阀门的一端相连，所述上换热组件与所述下换热组件之间连通有若干根换热管，所述循环泵的进水口通过管道与加热水箱的出水口相连，所述第一阀门的另一端与所述加热水箱的第一出水口相连，所述加热水箱的第二出水口与第二阀门的一端相连，所述第二阀门的另一端与储热水箱的进水口相连。
所述上换热组件上设置有上凸起，所述下换热组件上设置有下凸起，所述上凸起和下凸起外面均设置有外螺纹，所述换热管的两端内壁设置有与所述外螺纹配合的内螺纹。
所述换热管的个数为N个，其中N为大于等于2的整数。
所述加热水箱设置有温度传感器，所述加热水箱外设置有控制器，所述控制器与所述温度传感器相连，所述控制器与所述循环泵的电源开关相连。
所述换热管的材质为铜。
所述废水箱为三层紧密压实结构，从外到内分别为第一混凝土层，保温层和第二混凝土层。
本发明的有益效果：本发明提供的一种高效印染废水热能回收装置，高温的印染废水经过过滤装置后进入到废水箱中，多余的或者温度降低废水从溢流管流出排放，加热水箱中的水通过循环泵在换热管中流动，高温的废水通过换热管对水进行加热，上换热组件与所述下换热组件之间连通有若干根换热管可以增大废水与需要加热水之间的换热面积，提高换热效率，水箱中加热好的水进入到储热水箱中，最终实现印染废水中的热能的回收利用。
