申请日2015.09.30
公开(公告)日2016.02.03
IPC分类号C02F1/78
摘要
本实用新型涉及一种蓝氧水处理机，包括机箱、设在机箱上或机箱内的主控电路板，以及设于机箱内的压缩机、制氧机、臭氧发生器、水流量传感器、水气混合器和电源;压缩机、制氧机、臭氧发生器、水流量传感器、水气混合器均与主控电路板导通连接，且压缩机、制氧机、臭氧发生器依次连接，水流量传感器的输入端与机箱上设有的进水口连接，臭氧发生器和水流量传感器的输出端与水气混合器的输入端连接，水气混合器的输出端与机箱上的蓝氧水出水口连接。这样，即可输出具有迅速杀菌能力、没有任何副作用的蓝氧水，纯度和浓度有保证，连续杀菌能力稳定、可靠，而且结构简单，体积小巧，加工难度和成体低，推广应用容易，能真正让更多患者受惠，造福人类。
摘要附图
权利要求书

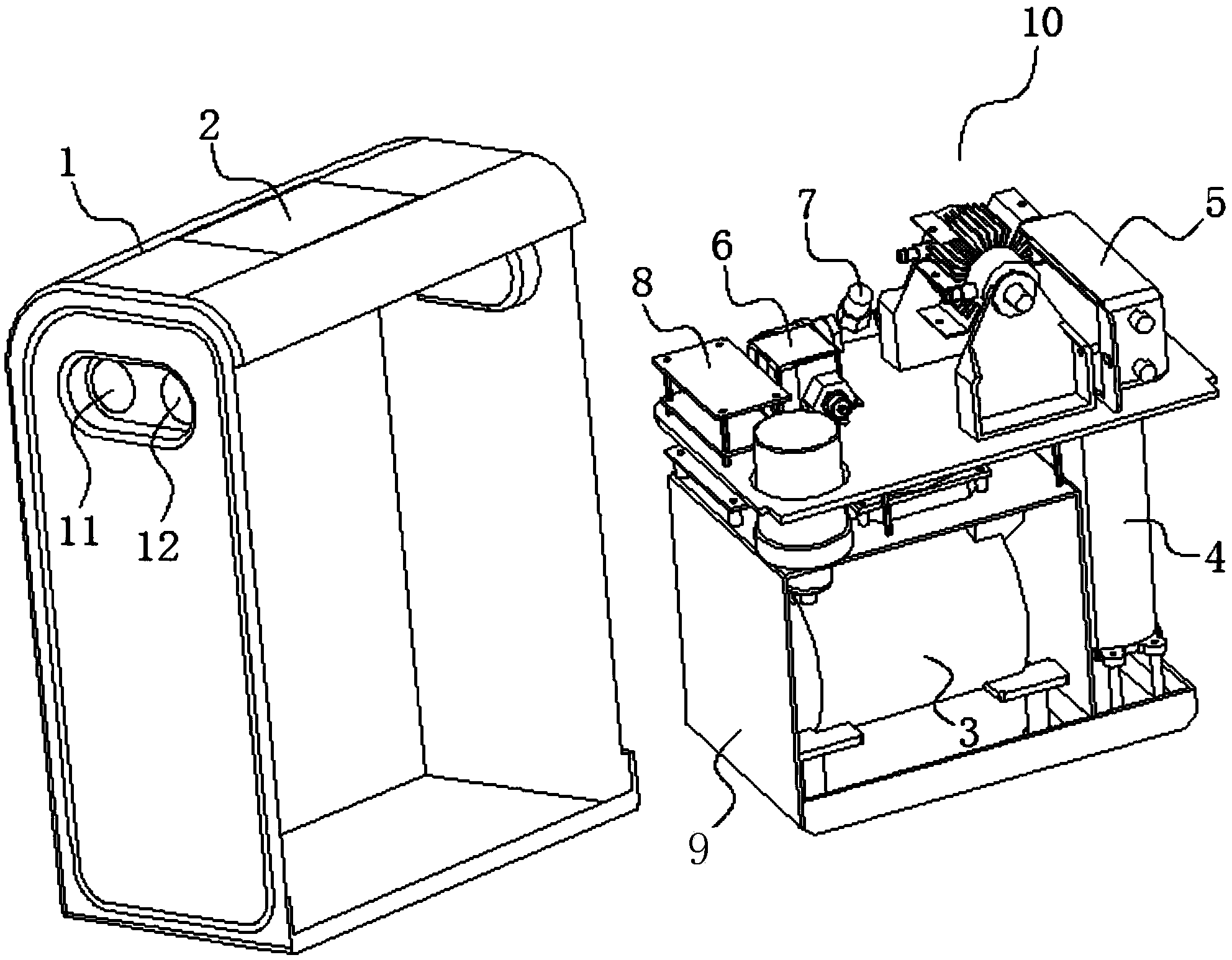

1.一种蓝氧水处理机，其特征在于：包括有机箱(1)、主控电路板(2)、压缩机(3)、制氧机(4)、臭氧发生器(5)、水流量传感器(6)、水气混合器(7)和电源(8);所述压缩机(3)、制氧机(4)、臭氧发生器(5)、水流量传感器(6)、水气混合器(7)和电源(8)均设于机箱(1)内，所述主控电路板(2)嵌设在机箱(1)上或设于机箱(1)内，且所述压缩机 (3)、制氧机(4)、臭氧发生器(5)、水流量传感器(6)、水气混合器(7) 均与主控电路板(2)导通连接，所述电源(8)与各组成部件电连接、供给工作电源;而且所述压缩机(3)、制氧机(4)、臭氧发生器(5)依次连接，所述水流量传感器(6)的输入端与机箱(1)上设有的进水口(11) 连接，所述臭氧发生器(5)和水流量传感器(6)的输出端分别与水气混合器(7)的臭氧输入端和水输入端连接，所述水气混合器(7)的输出端与机箱(1)上设有的蓝氧水出水口(12)连接。
2.根据权利要求1所述的蓝氧水处理机，其特征在于：所述处理机还包括有安装框架(9)，所述压缩机(3)、制氧机(4)、臭氧发生器(5)、水流量传感器(6)、水气混合器(7)和电源(8)均安装在安装框架(9) 上，构成一个独立整体的蓝氧水处理模组(10)，所述蓝氧水处理模组(10) 可整体拆除、取出地安装在机箱(1)内。
3.根据权利要求1或2所述的蓝氧水处理机，其特征在于：所述制氧机(4)是制氧分子筛，所述水气混合器(7)是射流器。
4.根据权利要求1或2所述的蓝氧水处理机，其特征在于：所述机箱 (1)的表面还嵌设有触控屏(13)，所述触控屏(13)与主控电路板(2) 导通连接。
说明书
一种蓝氧水处理机
技术领域
本实用新型属于治疗设备技术领域，特别涉及一种蓝氧水处理机。
背景技术
目前，国内外各大医院对瘤病毒(如人乳头瘤病毒)患者都是采用药物方式进行治疗，然而通常都是使用干扰素(激素)等药物对瘤病毒进行杀灭;但这种传统治疗方式的病毒杀灭能力低，治疗效果不理想，而且药物对人体器官损伤较大，副作用较多，给患者带来不必要的痛苦。
实用新型内容
为了解决现有技术中存在的上述技术问题，本实用新型提供了一种可输出具有迅速杀菌能力、并没有任何副作用的蓝氧水，输出蓝氧水的纯度和浓度有保证，连续杀菌能力稳定、可靠，而且结构简单、紧凑，体积小巧，组装和维修轻松、容易，生产加工难度和成体低，推广应用容易，普及率高的蓝氧水处理机。
为解决上述技术问题，本实用新型采用如下技术方案：
一种蓝氧水处理机，包括有机箱、主控电路板、压缩机、制氧机、臭氧发生器、水流量传感器、水气混合器和电源;所述压缩机、制氧机、臭氧发生器、水流量传感器、水气混合器和电源均设于机箱内，所述主控电路板嵌设在机箱上或设于机箱内，且所述压缩机、制氧机、臭氧发生器、水流量传感器、水气混合器均与主控电路板导通连接，所述电源与各组成部件电连接、供给工作电源;而且所述压缩机、制氧机、臭氧发生器依次连接，所述水流量传感器的输入端与机箱上设有的进水口连接，所述臭氧发生器和水流量传感器的输出端分别与水气混合器的臭氧输入端和水输入端连接，所述水气混合器的输出端与机箱上设有的蓝氧水出水口连接。
进一步地，所述处理机还包括有安装框架，所述压缩机、制氧机、臭氧发生器、水流量传感器、水气混合器和电源均安装在安装框架上，构成一个独立整体的蓝氧水处理模组，所述蓝氧水处理模组可整体拆除、取出地安装在机箱内。
进一步地，所述制氧机是制氧分子筛，所述水气混合器是射流器。
进一步地，所述机箱的表面还嵌设有触控屏，所述触控屏与主控电路板导通连接。
本实用新型的有益效果是：
本实用新型通过上述技术方案，即可输出对瘤病毒具有迅速杀灭能力、并没有任何副作用的蓝氧水，同时采用了压缩机和制氧机有效避免引入空气中氮氧化物而造成二次污染的问题，输出蓝氧水的纯度和浓度有保证，连续杀菌能力稳定、可靠，而且结构简单，体积小巧，生产加工难度和成体低，推广应用容易，普及率高，能真正让更多患者受惠，造福人类。
另外，采用了独立整体的蓝氧水处理模组结构，使蓝氧水处理机的结构更紧凑，体积更小，组装和维修更轻松、更容易。
