申请日2015.08.31
公开(公告)日2016.03.02
IPC分类号C02F3/02
摘要
本实用新型涉及污水净化设备技术领域，具体涉及一种太阳能污水净化装置，其主要包括桶体、位于桶体内腔的生物填料、贯穿桶体的进水管及进气管;所述进气管一端连接气泵、另一端连接曝气装置，桶体的上盖连接出水管，出水管连接反冲洗控制阀，桶体上方设有以太阳能板为动力源的控制装置，反冲洗控制阀与气泵均由控制装置控制启闭。本实用新型结构合理，其整体脱离陆地，并自行向大自然索取能源，不仅实现了快速衍化、繁殖微生物以净化水质，且具有阶段性自我清污的功能，使设备整体及其附近水环境形成良性循环，其活动范围不受限制，故障率低，实用性强。
权利要求书

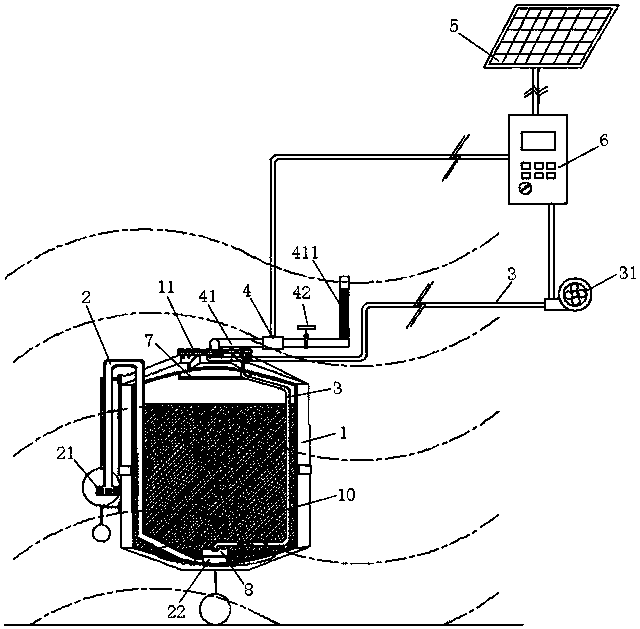

1.一种太阳能污水净化装置，主要包括桶体(1)、位于桶体(1)内腔的生物填料(10)、贯穿桶体(1)的进水管(2)及进气管(3);所述进气管(3)一端连接气泵(31)、另一端连接曝气装置(8)，桶体(1)的上盖(11)连接出水管(41)，其特征在于：出水管(41)连接反冲洗控制阀(4)，桶体(1)上方还设有以太阳能板(5)为动力源的控制装置(6)，反冲洗控制阀(4)与气泵(31)均由控制装置(6)控制启闭。
2.根据权利要求1所述的一种太阳能污水净化装置，其特征在于：所述桶体(1)顶部呈锥形上凸，桶体(1)底部呈锥形下凸。
3.根据权利要求1所述的一种太阳能污水净化装置，其特征在于：所述进水管(2)位于桶体(1)外部的一端为莲蓬状进水口(21)，进水管(2)位于桶体(1)内腔底部的一端为输水腔(22)。
4.根据权利要求3所述的一种太阳能污水净化装置，其特征在于：所述曝气装置(8)位于输水腔(22)的正上方。
5.根据权利要求1所述的一种太阳能污水净化装置，其特征在于：所述出水管(41)位于桶体(1)外的端部设有若干通孔(411)。
6.根据权利要求1或5所述的一种太阳能污水净化装置，其特征在于：所述出水管(41)还设置有手动控制阀(42)以控制水的流量。
7.根据权利要求1所述的一种太阳能污水净化装置，其特征在于：所述桶体(1)内腔的上方设有隔物罩(7)。
说明书
一种太阳能污水净化装置
技术领域
本实用新型涉及污水处理设备技术领域，特指一种太阳能污水净化装置。
背景技术
目前，水污染处理越来越受到人们的重视，污水治理成本也在日益增大。一些城镇或绝大多数迈向城镇化的农村，集体经济基础薄弱，在水体治污上亟需开发研制投入和运营成本低，处理效果好，可以就地分散处理的技术。现有污水净化装置或设备，都采用物理、化学、生物以及多者并存的综合处理技术，几乎存在投入和运营成本高、性价比低、出现二次污染的问题。
现有采用生物方法的设备通常没入并悬浮于水中，设备主要的耗能部件为气泵，其能耗较低;设备离陆地较远，主要通过电线连接陆地上的控制装置，这种方式对于设备的移动范围具有一定的局限性，且线路老化容易引起设备故障。
发明内容
本实用新型的目的在于针对已有的技术现状，提供一种太阳能污水净化装置，以太阳能作为动力源，供给气泵和阶段性反冲洗控制件的能耗，保持系统正常运作。
为达到上述目的，本实用新型采用如下技术方案：
一种太阳能污水净化装置，主要包括桶体、位于桶体内腔的生物填料、贯穿桶体的进水管及进气管;所述进气管一端连接气泵、另一端连接曝气装置，桶体的上盖连接出水管，出水管连接反冲洗控制阀，桶体上方设有以太阳能板为动力源的控制装置，反冲洗控制阀与气泵均由控制装置控制启闭。
上述方案中，桶体顶部呈锥形上凸，桶体底部呈锥形下凸，便于水汇集及输出。
上述方案中，进水管位于桶体外部的一端为莲蓬状进水口，进水管位于桶体内腔底部的一端为输水腔。
进一步的，曝气装置位于输水腔的正上方。
进一步的，出水管位于桶体外的端部设有若干通孔，排水时通孔有利于消音。
进一步的，出水管还设置有手动控制阀以控制水的流量。
进一步的，桶体内腔的上方设有隔物罩，可防止生物填料流出。
本实用新型的有益效果为：该污水净化装置整体由桶体、控制装置、太阳能板等主要部件结合而成，其整体脱离陆地，并自行向大自然索取能源，不仅实现了快速衍化、繁殖微生物以净化水质，且具有阶段性自我清污的功能，使设备整体及其附近水环境形成良性循环;其活动范围不受限制，故障率低，实用性强。
