申请日2015.08.31
公开(公告)日2016.02.24
IPC分类号B65F3/00
摘要
本实用新型涉及垃圾车附件技术领域，尤其是一种压缩式垃圾车污水箱。这种压缩式垃圾车污水箱，包括接水箱，接水箱安装于填装器下方，接水箱上方设有将填装器中污水收集起来的集水箱;所述接水箱内置有过滤槽，集水箱通过进水管将污水排入至过滤槽，接水箱表面设有盖板;所述接水箱底部设有放水阀，接水箱设有导水管，导水管伸出盖板。本实用新型结构简单，设计合理，将填装器集中收集并过滤，同时污水不容易撒漏，密封性能好。
权利要求书

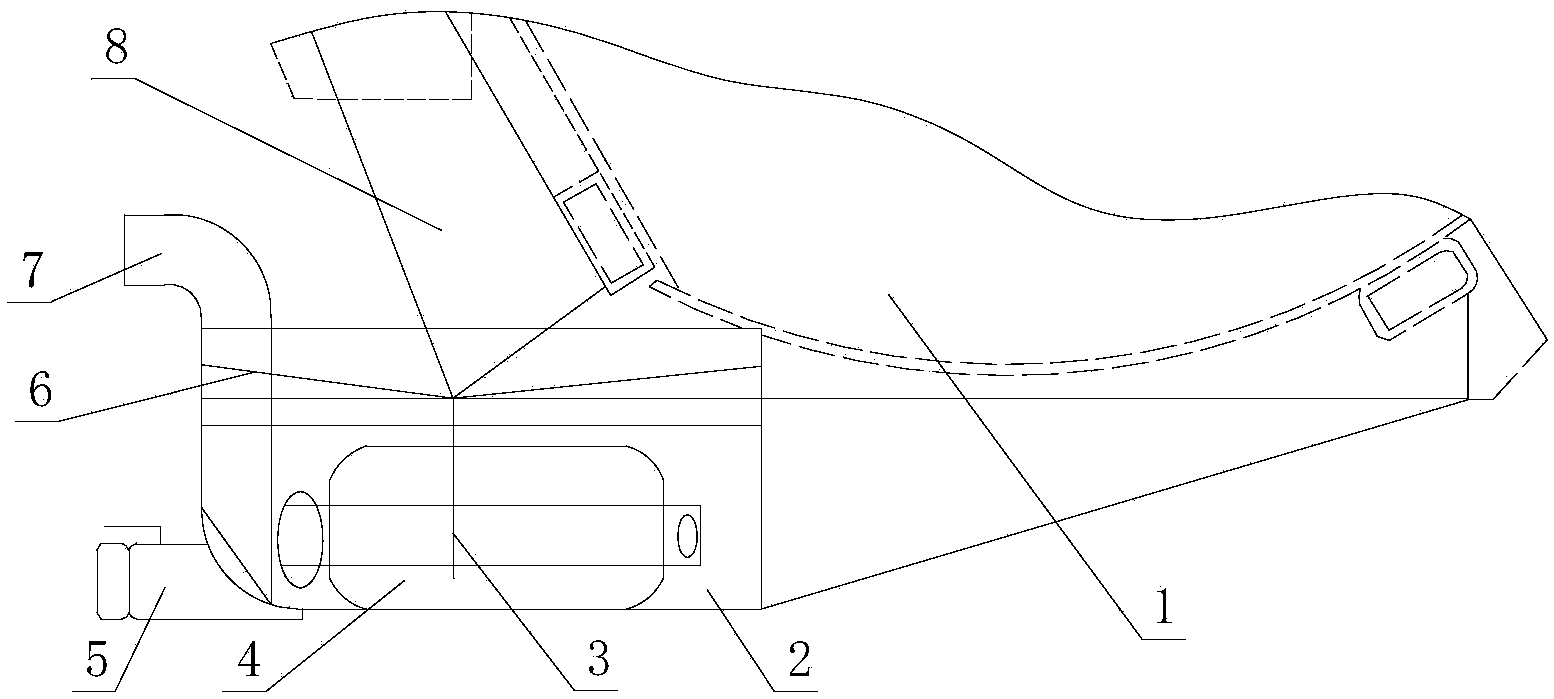

1.一种压缩式垃圾车污水箱，其特征在于：包括接水箱(2)，接水箱(2) 安装于填装器(1)下方，接水箱(2)上方设有将填装器(1)中污水收集起来的集水箱(8);所述接水箱(2)内置有过滤槽(4)，集水箱(8)通过进水管 (3)将污水排入至过滤槽(4)，接水箱(2)表面设有盖板(6);所述接水箱 (2)底部设有放水阀(5)，接水箱(2)设有导水管(7)，导水管(7)伸出盖板(6)。
2.根据权利要求1所述的压缩式垃圾车污水箱，其特征在于：所述的接水箱(2)为不锈钢水箱。
3.根据权利要求1所述的压缩式垃圾车污水箱，其特征在于：所述的填装器(1)底部为斜面设置。
4.根据权利要求1所述的压缩式垃圾车污水箱，其特征在于：所述的进水管(3)伸至过滤槽(4)底部。
说明书
压缩式垃圾车污水箱
技术领域
本实用新型涉及垃圾车附件技术领域，尤其是一种压缩式垃圾车污水箱。
背景技术
目前我国城市生活垃圾(MSW)年总产生量已达1.8亿吨，而且仍在不断增长，年增长率为8%～10%。随着城市建设规模的不断扩大和人们生活水平的不断提高，一方面，城市生活垃圾的成份发生了很大变化，其变化的主要特点是：垃圾密度不断降低，可压缩性增加。如果继续采用常规的垃圾运输方式，容易造成垃圾清运中的亏载，使垃圾转运效率降低;另一方面，近郊可利用来填埋垃圾的洼地越来越少，人们不得不考虑在远离市区的郊区建立垃圾处理处置场所。据统计国内几个大城市的垃圾处理厂距离市区均在50km以上，运输费用占垃圾处理费用的比例较高。在一些发达国家运输费用已占垃圾处理费用的80%以上。所以，降低垃圾清运费用是降低整个城市垃圾处理处置费用的关键。垃圾压缩可以解决垃圾运输中的亏载问题，降低垃圾的运输费用，是城市生活垃圾集运的发展方向。因此压缩式垃圾车的优势日渐明显，高效的垃圾压缩运输方式有了长足的发展。压缩式垃圾车污水箱是压缩式垃圾车中不可或缺的部分，传统的压缩式垃圾车污水箱中污水容易撒漏。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术中之不足，提供一种结构简单，污水不容易撒漏的压缩式垃圾车污水箱。
本实用新型解决其技术问题所采用的技术方案是：一种压缩式垃圾车污水箱，包括接水箱，接水箱安装于填装器下方，接水箱上方设有将填装器中污水收集起来的集水箱;所述接水箱内置有过滤槽，集水箱通过进水管将污水排入至过滤槽，接水箱表面设有盖板;所述接水箱底部设有放水阀，接水箱设有导水管，导水管伸出盖板。
进一步地，所述的接水箱为不锈钢水箱。
进一步地，所述的填装器底部为斜面设置。
进一步地，所述的进水管伸至过滤槽底部。
本实用新型的有益效果是：本实用新型结构简单，设计合理，将填装器集中收集并过滤，同时污水不容易撒漏，密封性能好。
