申请日2015.08.28
公开(公告)日2015.11.11
IPC分类号B01D25/30
摘要
本发明涉及一种用于污泥压滤机的流量泵系统，其1号泵和2号泵之间连接有一三通;1号管连接至1号泵;2号管和3号管对接;4号管一端和2号泵连接，另一端和6号管连接;5号管一端连接至三通，另一端连接至6号管;1号止回阀设置在2号管和3号管之间;2号止回阀设置在5号管上;3号止回阀设置在6号管上;1号传感器安装于5号管上，其电性连接并控制1号泵和2号泵;2号传感器安装于6号管上，其亦电性连接并控制1号泵和2号泵。本发明的用于污泥压滤机的流量泵系统运行稳定，成本低，节省能耗，其在污泥压滤机达到工作压力后进行小流量工作，不必频繁启动，从而延长了使用寿命。
权利要求书

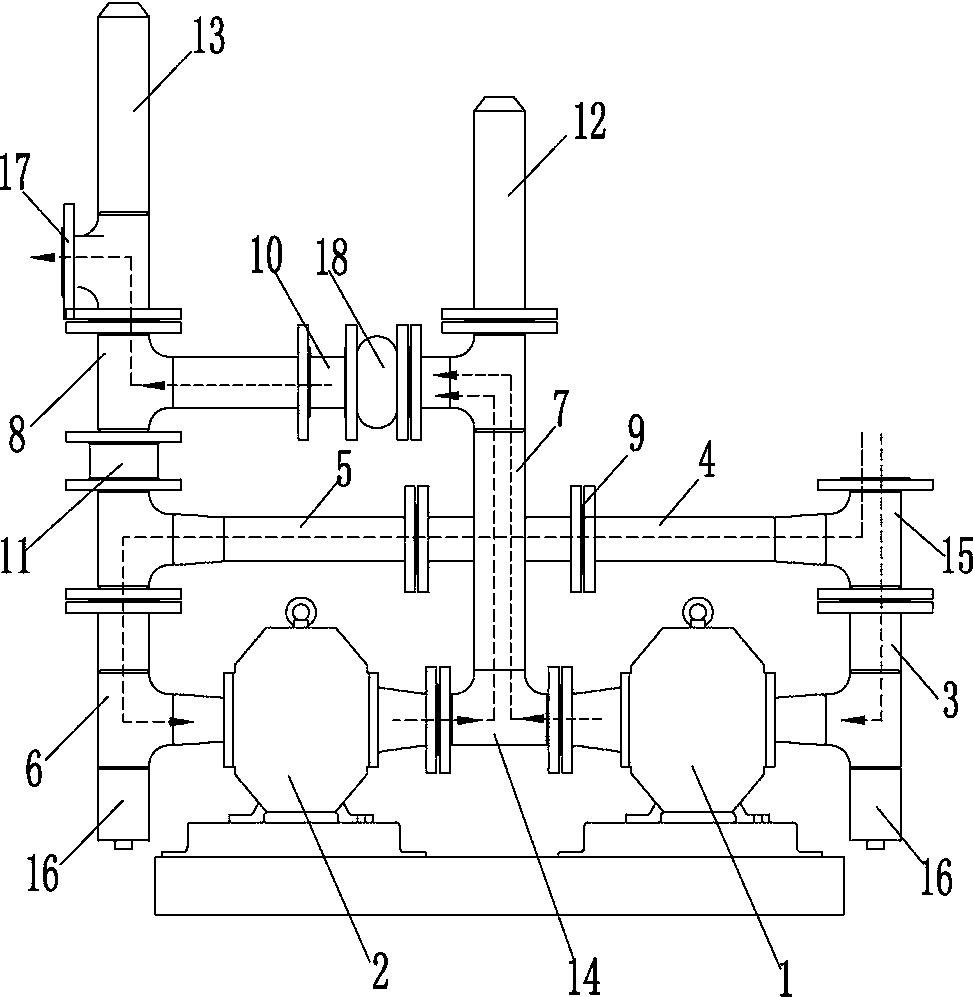

1.一种用于污泥压滤机的流量泵系统，其特征在于：包括1号泵、2号泵、1号管、2号管、3号管、4号管、5号管、6号管、1号止回阀、2号止回阀、3号止回阀、1号传感器以及2号传感器;其中，所述1号泵和2号泵之间连接有一三通;所述1号管连接至1号泵;所述2号管和3号管对接;所述4号管一端和2号泵连接，另一端和6号管连接;所述5号管一端连接至三通，另一端连接至6号管;所述1号止回阀设置在2号管和3号管之间;所述2号止回阀设置在5号管上;所述3号止回阀设置在6号管上;所述1号传感器安装于5号管上，其电性连接并控制1号泵和2号泵;所述2号传感器安装于6号管上，其亦电性连接并控制1号泵和2号泵。
2.如权利要求1所述的用于污泥压滤机的流量泵系统，其特征在于：所述1号管和2号管上连接有一进料口;所述6号管上连接有一出料口。
3.如权利要求1所述的用于污泥压滤机的流量泵系统，其特征在于：所述5号管上设置有一橡胶铰链。
4.如权利要求1所述的用于污泥压滤机的流量泵系统，其特征在于：所述1号管和4号管呈竖直设置，其底部分别设有一堵头。
5.如权利要求1所述的用于污泥压滤机的流量泵系统，其特征在于：所述3号管、5号管分别位于3号止回阀的不同侧。
6.如权利要求1所述的用于污泥压滤机的流量泵系统，其特征在于：所述1号传感器设定压力值为2号传感器设定压力值的一半。
说明书
一种用于污泥压滤机的流量泵系统
【技术领域】
本发明涉及一种流量泵，具体涉及一种用于污泥压滤机的流量泵系统，属于泵体技术领域。
【背景技术】
污泥压滤机是一种在过滤介质一侧施加机械力实现过滤的机械设备，其主要用于污泥的固液分离。流量泵系统是污泥压滤机的配套设备，其用于将污泥送入污泥压滤机。
现有技术的流量泵系统通常由多台流量泵组成。各流量泵在开始工作时都是满负荷工作;当压力满足污泥压滤机工作要求时，关闭一定数量的流量泵。然而，上述流量泵系统不仅成本高，能耗大，而且由于流量泵开关频繁，使用寿命大大降低。
因此，为解决上述技术问题，确有必要提供一种创新的用于污泥压滤机的流量泵系统，以克服现有技术中的所述缺陷。
【发明内容】
为解决上述技术问题，本发明的目的在于一种运行稳定，成本低，节省能耗且使用寿命长的用于污泥压滤机的流量泵系统。
为实现上述目的，本发明采取的技术方案为：一种用于污泥压滤机的流量泵系统，其包括1号泵、2号泵、1号管、2号管、3号管、4号管、5号管、6号管、1号止回阀、2号止回阀、3号止回阀、1号传感器以及2号传感器;其中，所述1号泵和2号泵之间连接有一三通;所述1号管连接至1号泵;所述2号管和3号管对接;所述4号管一端和2号泵连接，另一端和6号管连接;所述5号管一端连接至三通，另一端连接至6号管;所述1号止回阀设置在2号管和3号管之间;所述2号止回阀设置在5号管上;所述3号止回阀设置在6号管上;所述1号传感器安装于5号管上，其电性连接并控制1号泵和2号泵;所述2号传感器安装于6号管上，其亦电性连接并控制1号泵和2号泵。
本发明的用于污泥压滤机的流量泵系统进一步设置为：所述1号管和2号管上连接有一进料口;所述6号管上连接有一出料口。
本发明的用于污泥压滤机的流量泵系统进一步设置为：所述5号管上设置有一橡胶铰链。
本发明的用于污泥压滤机的流量泵系统进一步设置为：所述1号管和4号管呈竖直设置，其底部分别设有一堵头。
本发明的用于污泥压滤机的流量泵系统进一步设置为：所述3号管、5号管分别位于3号止回阀的不同侧。
本发明的用于污泥压滤机的流量泵系统还设置为：所述1号传感器设定压力值为2号传感器设定压力值的一半。
与现有技术相比，本发明具有如下有益效果：本发明的用于污泥压滤机的流量泵系统运行稳定，成本低，节省能耗，其在污泥压滤机达到工作压力后进行小流量工作，不必频繁启动，从而延长了使用寿命。
