申请日2015.09.24
公开(公告)日2016.02.10
IPC分类号C02F9/08; C02F1/32; C02F1/78; C02F1/34; C02F101/18; C02F101/30
摘要
本实用新型公开了一种含氰废水高级氧化处理反应器，它是由反应器外壳、臭氧曝气管、紫外灯管、超声波发生系统和臭氧发生器构成，其中反应器外壳侧身设有进液管和出液管，臭氧曝气管末端与臭氧发生器相连，前端伸入到反应器外壳下端内部，与臭氧曝气支管和微孔曝气器相连，紫外灯管为圆筒形长管，紫外灯管外面设有石英玻璃套管，固定在灯座上，超声波发生系统由超声波变幅杆探头、超声波换能器和超声波发生器组成。本实用新型将臭氧氧化、紫外光催化氧化和超声波处理结合在一起，协同实现多种高级氧化反应，可实现氰化物、络合物和其他难降解有机物的有效去除，具有占地面积小、集成化程度高、处理效果好等优点。

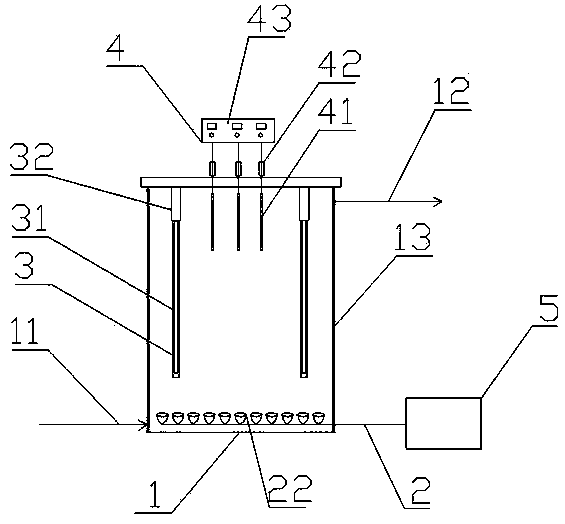

摘要附图
权利要求书
1.一种含氰废水高级氧化处理反应器，其特征在于：是由反应器外壳 (1)、臭氧曝气管(2)、紫外灯管(3)、超声波发生系统(4)和臭氧发生器 (5)构成，其中反应器外壳(1)为圆筒状，上下两端封闭，反应器外壳(1) 侧身下部设有进液管(11)，反应器外壳(1)侧身上部设有出液管(12)，反应器外壳(1)内壁涂有纳米二氧化钛光触媒涂层(13);臭氧曝气管(2)末端与臭氧发生器(5)相连，前端伸入到反应器外壳(1)的下端内部，与臭氧曝气支管(21)和微孔曝气器(22)相连;紫外灯管(3)为圆筒形长管，均匀竖立在反应器外壳(1)的内部，紫外灯管(3)固定在反应器外壳(1) 上部的灯座(32)上，紫外灯管(3)外层设有石英玻璃套管(31);超声波发生系统(4)由超声波变幅杆探头(41)、超声波换能器(42)和超声波发生器(43)组成，超声波变幅杆探头(41)均匀垂直设置在反应器外壳(1) 内部的上部区域，超声波变幅杆探头(41)上方与超声波换能器(42)相连，超声波换能器(42)上方与超声波发生器(43)相连。
2.根据权利要求1所述的一种含氰废水高级氧化处理反应器，其特征在于：所述臭氧曝气管(2)的前端两侧等间距垂直设有臭氧曝气支管(21)，各臭氧曝气支管(21)上等间距设有微孔曝气器(22)。
3.根据权利要求1所述的一种含氰废水高级氧化处理反应器，其特征在于：所述紫外灯管(3)成圆形阵列在反应器外壳(1)的内部，各垂直方向紫外灯管(3)的总长为反应器外壳(1)高度的1/2～1，紫外灯管(3)的波长在180～750nm之间。
4.根据权利要求1所述的一种含氰废水高级氧化处理反应器，其特征在于：所述超声波变幅杆探头(41)的直径可调，超声波变幅杆探头(41)的数量大于等于一个，均匀分布在废水液面30mm以下处。
5.根据权利要求1所述的一种含氰废水高级氧化处理反应器，其特征在于：所述微孔曝气器(22)的材质为316L不锈钢、钛合金或陶瓷，反应器外壳(1)、臭氧曝气管(2)、臭氧曝气支管(21)和超声波变幅杆探头(41) 为不锈钢材质。
说明书
一种含氰废水高级氧化处理反应器
技术领域
本实用新型涉及工业废水处理技术领域，特别涉及一种含氰废水氧化处理反应器。
背景技术
目前，国内大部分黄金矿山仍然使用氰化浸出工艺，这使得生产过程中会产生大量的氰化尾矿浆，氰化尾矿浆在尾矿库的堆积过程中会产生大量的含氰渗滤液和淋溶液，这部分含氰废水由于含氰浓度较低，回收利用成本较高，一旦选厂饱水后，如果不进行处理，将始终是黄金矿山企业的环保隐患。目前，黄金矿山含氰废水处理方法包括碱氯法、因科法、双氧水氧化法、臭氧法、生物法等，这些方法有的处理不彻底、有点处理效率低、有的会产生二次污染等原因，使它们在含氰废水处理中存在一定的缺陷而影响其应用推广，而高级氧化法通过在反应中产生活性极强的自由基，能有效地将含氰废水中的游离氰、络合氰、硫氰酸盐等污染物快速降解去除，具有反应效率高、反应速度快、污染物降解彻底、适应范围广等优点，在含氰废水处理领域具有广阔的前景。但是，现行的高级氧化处理设备普遍存在集成度低、占地面积大、臭氧利用率低等问题，使高级氧化技术在推广应用过程中受到限制。
发明内容
本实用新型的目的就是针对上述问题，而提供一种用于含氰废水氧化处理的高级氧化反应器。
本实用新型是由反应器外壳、臭氧曝气管、紫外灯管、超声波发生系统和臭氧发生器构成，其中反应器外壳为圆筒状，上下两端封闭，反应器外壳侧身下部设有进液管，反应器外壳侧身上部设有出液管，反应器外壳内壁涂有纳米二氧化钛光触媒涂层;臭氧曝气管末端与臭氧发生器相连，前端伸入到反应器外壳下端内部，与臭氧曝气支管和微孔曝气器相连;紫外灯管为圆筒形长管，均匀竖立在反应器外壳的内部，紫外灯管固定在反应器外壳上部的灯座上，紫外灯管外层设有石英玻璃套管;超声波发生系统由超声波变幅杆探头、超声波换能器和超声波发生器组成，超声波变幅杆探头均匀垂直设置在反应器外壳内部的上部区域，超声波变幅杆探头上方与超声波换能器相连，超声波换能器上方与超声波发生器相连。
所述臭氧曝气管的前端两侧等间距垂直设有各臭氧曝气支管，各臭氧曝气支管上等间距设有微孔曝气器。
所述紫外灯管成圆形阵列在反应器外壳的内部，各垂直方向紫外灯管的总长为反应器外壳高度的1/2～1，紫外灯管波长在180～750nm之间。
所述超声波变幅杆探头的直径可调，超声波变幅杆探头的数量大于等于一个，均匀分布在废水液面30mm以下处。
所述臭氧微孔曝气器的材质为316L不锈钢、钛合金或陶瓷，反应器外壳、臭氧曝气管、臭氧曝气支管和超声波变幅杆探头为不锈钢材质。
本实用新型的有益效果：
本实用新型将臭氧氧化、紫外光催化氧化和超声波处理结合在一起，协同实现多种高级氧化反应，可实现氰化物、络合物和其他难降解有机物的有效去除，具有占地面积小、集成化程度高、处理效果好等优点，具有很好的应用前景。
