申请日2015.08.28
公开(公告)日2015.11.25
IPC分类号C02F1/00
摘要

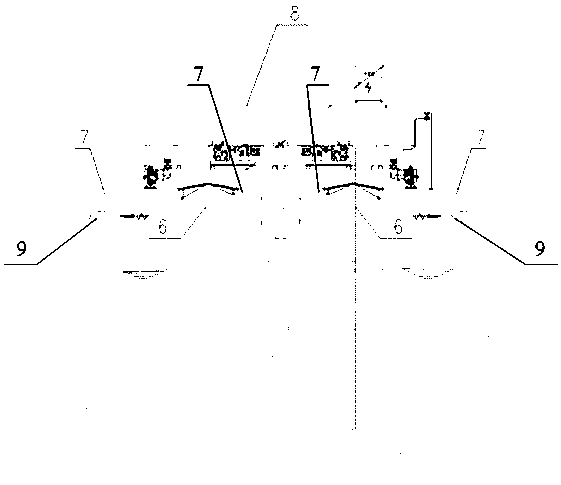

本发明公开了一种具有除臭功能的水处理系统，其包含：水处理构筑物，其底部为池体，污水设置在池体内，其顶部中央设有导轨，在导轨的两侧分别设有一对横梁;行车式水处理设备，其在所述水处理构筑物的导轨上来回行走，其包含一对吸管或刮板支架，每根吸管或刮板支架分别架设在相应的一对横梁之间，每根吸管或刮板支架的两侧与相应的两根横梁之间分别存在间隙;两个除臭罩，每个除臭罩分别设置在相应的一对横梁之间;一个或多个除臭风管，其设置在所述水处理构筑物中的污水以上除臭罩以下，进行臭气的收集输送。其优点是：将臭气密封在水处理构筑物中，并在水面上方布设通风管，起到了缩小密闭空间，起到了减少臭气量的作用，提高了系统的除臭效率。
权利要求书
1.一种具有除臭功能的水处理系统，其特征在于，包含：
水处理构筑物，其底部为池体，污水设置在池体内，其顶部中央设有导轨，在导轨的两侧分别设有一对横梁(7);
行车式水处理设备(8)，其在所述水处理构筑物的导轨上来回行走，其包含一对吸管或刮板支架(6)，每根吸管或刮板支架(6)分别架设在相应的一对横梁(7)之间，每根吸管或刮板支架(6)的两侧与相应的两根横梁(7)之间分别存在间隙;
两个除臭罩，每个除臭罩分别设置在相应的一对横梁(7)之间;
一个或多个除臭风管(9)，其设置在所述水处理构筑物中的污水以上除臭罩以下，进行臭气的收集输送。
2.如权利要求1所述的具有除臭功能的水处理系统，其特征在于，每个所述的除臭罩分别包含：
纵向设置的第一支撑机构，其位于对应的行车式水处理设备(8)吸管或刮板支架(6)的一侧，其一端固定在相应的横梁(7)上;该第一支撑机构上铺设有第一压条(21)，用于罩住位于所述吸管或刮板支架(6)一侧的大部分间隙;
纵向设置的第二支撑机构，其位于对应的行车式水处理设备(8)吸管或刮板支架(6)的另一侧，其一端固定在相应的横梁(7)上;该第二支撑机构上铺设有第二压条(22)，用于罩住位于所述吸管或刮板支架(6)另一侧的大部分间隙;
第一封条(31)，其固定在所述第一支撑机构的另一端;
第二封条(32)，其固定在所述第二支撑机构的另一端;所述的第一封条(31)、第二封条(32)与相应吸管或刮板支架(6)的侧面分别采用柔性连接，以不影响行车式水处理设备(8)运行，同时确保连接处的密封性。
3.如权利要求2所述的具有除臭功能的水处理系统，其特征在于：
所述的第一支撑机构与第二支撑机构分别具有一定仰角，用于抵消上载荷造成的形变。
4.如权利要求3所述的具有除臭功能的水处理系统，其特征在于：
所述的第一支撑机构包含：均匀间隔设置在所述吸管或刮板支架(6)一侧与相应的横梁(7)之间的多个第一支架(11);
所述第二支撑机构包含：均匀间隔设置在所述吸管或刮板支架(6)另一侧与相应的横梁(7)之间的多个第二支架(12)。
5.如权利要求4所述的具有除臭功能的水处理系统，其特征在于：
所述各个第一支架(11)的一端和各个第二支架(12)的一端分别通过角钢(5)与其相应的横梁(7)固定连接。
6.如权利要求2所述的具有除臭功能的水处理系统，其特征在于：
所述的第一压条(21)设置在所述的第一封条(31)上方，该第一压条(21)和第一封条(31)通过一第一连接件固定到所述的第一支撑机构上;
所述的第二压条(22)设置在所述的第二封条(32)上方，该第二压条(22)和第二封条(32)通过一第二连接件固定到所述的第二支撑机构上。
7.如权利要求2所述的具有除臭功能的水处理系统，其特征在于，每个所述的除臭罩还包含：
第一平压条(41)，其位于所述第一支撑机构与相应的横梁(7)的上缘连接处，防止臭气从缝隙中溢出，其一端连接所述的第一封条(31)，其另一端固定在相应的横梁(7)上;
第二平压条(42)，其位于所述第二支撑机构与相应的横梁(7)的上缘连接处，防止臭气从缝隙中溢出，其一端连接所述的第二封条(32)，其另一端固定在相应的横梁(7)上。
8.如权利要求1所述的具有除臭功能的水处理系统，其特征在于：
所述的行车式水处理设备(8)为吸砂机、刮沙机、吸泥机、刮泥机、撇油机中的任意一种。
9.如权利要求2所述的具有除臭功能的水处理系统，其特征在于：
所述的第一封条(31)与第二封条(32)均为橡胶封条;
所述的柔性连接方式为搭接。
说明书
一种具有除臭功能的水处理系统
技术领域
本发明涉及水处理系统领域，具体涉及一种具有除臭功能的水处理系统。
背景技术
污水处理系统中通常配备有各类行车式水处理设备，其中包括行车式吸沙机或刮沙机、行车式吸泥机或刮泥机、行车式撇油机等，由于污水处理系统通常为敞开式的，处理过程中不可避免会散发出高浓度臭气，造成大气污染并对周围居民造成感官刺激，甚至危害居民身体健康，使人们对污水处理设施的建设差生偏见。因此，有必要对这些臭气进行处理，例如将其隔离等。
现有技术中，因行车式水处理设备运行部件是往复运行的，少有行车式水处理设备贴水面设置除臭罩，现有的除臭罩设计简单，往往将整个水处理构筑物上部全部罩住，密封罩体积庞大，需处理臭气量大，增加臭气系统的建造成本，这种方式虽然能有效防止臭气外溢，起到减少对周边环境的影响，但工作人员长期在除臭罩内巡查走动，不仅造成检修上的困难，臭气的吸入还将导致工作人员身体的不适应，损害其健康，影响其工作的积极主动性。
发明内容
本发明的目的在于提供一种具有除臭功能的水处理系统，其能够在不影响系统正常工作的同时，防止臭气外溢，并对臭气进行及时处理。
一种具有除臭功能的水处理系统，其特征是，包含：
水处理构筑物，其底部为池体，污水设置在池体内，其顶部中央设有导轨，在导轨的两侧分别设有一对横梁;
行车式水处理设备，其在所述水处理构筑物的导轨上来回行走，其包含一对吸管或刮板支架，每根吸管或刮板支架分别架设在相应的一对横梁之间，每根吸管或刮板支架的两侧与相应的两根横梁之间分别存在间隙;
两个除臭罩，每个除臭罩分别设置在相应的一对横梁之间;
一个或多个除臭风管，其设置在所述水处理构筑物中的污水以上除臭罩以下，进行臭气的收集输送。
上述的具有除臭功能的水处理系统，其中，每个所述的除臭罩分别包含：
纵向设置的第一支撑机构，其位于对应的行车式水处理设备吸管或刮板支架的一侧，其一端固定在相应的横梁上;该第一支撑机构上铺设有第一压条，用于罩住位于所述吸管或刮板支架一侧的大部分间隙;
纵向设置的第二支撑机构，其位于对应的行车式水处理设备吸管或刮板支架的另一侧，其一端固定在相应的横梁上;该第二支撑机构上铺设有第二压条，用于罩住位于所述吸管或刮板支架另一侧的大部分间隙;
第一封条，其固定在所述第一支撑机构的另一端;
第二封条，其固定在所述第二支撑机构的另一端;所述的第一封条、第二封条与相应吸管或刮板支架的侧面分别采用柔性连接，以不影响行车式水处理设备运行，同时确保连接处的密封性。
上述的具有除臭功能的水处理系统，其中：
所述的第一支撑机构与第二支撑机构分别具有一定仰角，用于抵消上载荷造成的形变。
上述的具有除臭功能的水处理系统，其中：
所述的第一支撑机构包含：均匀间隔设置在所述吸管或刮板支架一侧与相应的横梁之间的多个第一支架;
所述第二支撑机构包含：均匀间隔设置在所述吸管或刮板支架另一侧与相应的横梁之间的多个第二支架。
上述的具有除臭功能的水处理系统，其中：
所述各个第一支架的一端和各个第二支架的一端分别通过角钢与其相应的横梁固定连接。
上述的具有除臭功能的水处理系统，其中：
所述的第一压条设置在所述的第一封条上方，该第一压条和第一封条通过一第一连接件固定到所述的第一支撑机构上;
所述的第二压条设置在所述的第二封条上方，该第二压条和第二封条通过一第二连接件固定到所述的第二支撑机构上。
上述的具有除臭功能的水处理系统，其中，还包含：
第一平压条，其位于所述第一支撑机构与相应的横梁的上缘连接处，防止臭气从缝隙中溢出，其一端连接所述的第一封条，其另一端固定在相应的横梁上;
第二平压条，其位于所述第二支撑机构与相应的横梁的上缘连接处，防止臭气从缝隙中溢出，其一端连接所述的第二封条，其另一端固定在相应的横梁上。
上述的具有除臭功能的水处理系统，其中：
所述的行车式水处理设备为吸砂机、刮沙机、吸泥机、刮泥机、撇油机中的任意一种。
上述的具有除臭功能的水处理系统，其中：
所述的第一封条与第二封条均为橡胶封条;
所述的柔性连接方式为搭接。
本发明与现有技术相比具有以下优点：
1、通过设置除臭罩，实现了行车式水处理设备运行部件的贴身封闭，且本结构不影响水处理构筑物整体布局，设计合理，简单轻巧;
2、将臭气密封在水处理构筑物中，并在水面上方布设通风管，起到了缩小密闭空间，起到了减少臭气量的作用，提高了系统的除臭效率。
