申请日2015.09.24
公开(公告)日2016.01.20
IPC分类号C02F9/14
摘要
本实用新型涉及一种一体化污水处理成套装置，由依次连接的进水管、格栅池、厌氧池、兼氧池、设备间、滴滤生化池、清水池及消毒池组成;其特征在于：所述滴滤生化池自上而下依次设置种植土壤、布水管、滤料组件、拔风管、布气管和反洗管，布水管通过管道与设备间内配水泵的出口连接，配水泵的进水口通过管道与兼氧池底部连接;所述清水池的底部设置有回流反洗泵，回流反洗泵通过管道与滴滤生化池底部的反洗管连接。本装置将厌氧池、兼氧池、设备间、滴滤生化池集成为一体化池，节约空间，并方便在工厂成套制造，容易运输，占地省，能耗低，运行方式灵活，特别适合小型、分散处置的污水处理设备，及与之类似的工业有机污水处理。

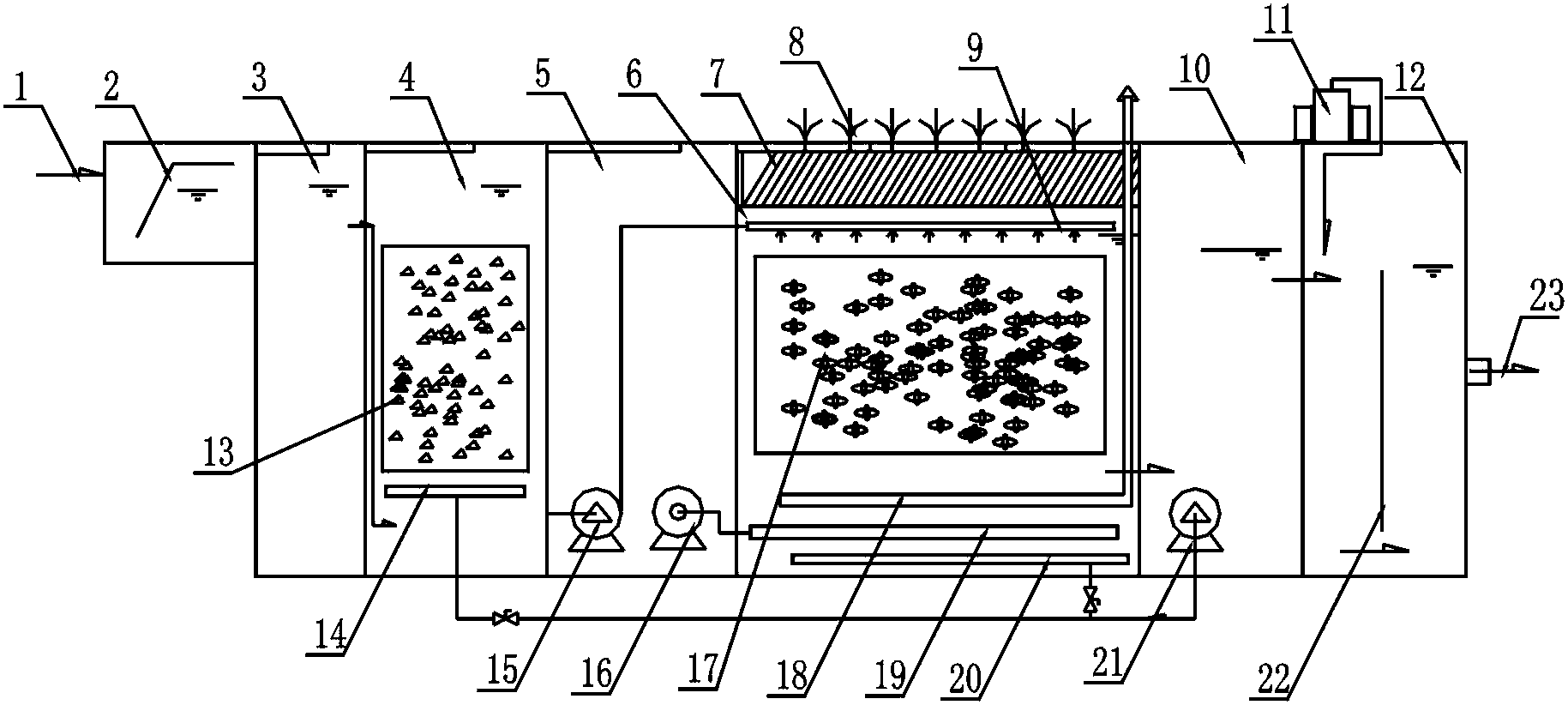

摘要附图
权利要求书
1.一种一体化污水处理成套装置，由依次连接的进水管(1)、格栅池(2)、厌氧池(3)、兼氧池(4)、设备间(5)、滴滤生化池(6)、清水池(10)及消毒池(12)组成;其特征在于：所述滴滤生化池(6)自上而下依次设置种植土壤(7)、布水管(9)、滤料组件(17)、拔风管(18)、布气管(19)和反洗管(20)，布水管(9)通过管道与设备间(5)内配水泵(15)的出口连接，配水泵(15)的进水口通过管道与兼氧池(4)底部连接;所述清水池(10)的底部设置有回流反洗泵(21)，回流反洗泵(21)通过管道与滴滤生化池(6)底部的反洗管(20)连接。
2.根据权利要求1所述的一种一体化污水处理成套装置，其特征在于：所述兼氧池(4)内设置有可移动的生物填料组件(13)，并在生物填料组件(13)下方设置有回流管(14)，回流管(14)通过管道与回流反洗泵(21)连接。
3.根据权利要求1所述的一种一体化污水处理成套装置，其特征在于：所述消毒池(12)的内部设置有隔板(22)，并在消毒池(12)的上方设置有消毒装置(11)。
说明书
一种一体化污水处理成套装置
技术领域
本实用新型涉及污水处理设备，尤其涉及一种一体化污水处理成套装置。
背景技术
现有一些污水处理设备，不仅工艺复杂，处理周期长，操作不方便，生化池和沉淀池分开建设，设施占地面积大，建造和运行成本居高不下，不利于推广普及，不适合小规模的污水处理设施，而且能耗高。近年来，也开发了一些一体化处理工艺，如有采用SBR、MBR等工艺应用到一体化污水处理装置，其控制要求高，建设成本大，这种一体化装置一般埋于地下，很难进行维修，一旦控制系统出了问题，整个污水处理设施将会瘫痪，从而造成水质不达标。所以需要一种建设成本低、处理效果高、能耗低、运行费用低、适合分散处置的污水处理一体化设备。
实用新型内容
本实用新型的目的在于提供一种一体化污水处理成套装置，本装置将厌氧池、兼氧池、设备间、滴滤生化池集成为一体化池，节约空间，并方便在工厂成套制造，容易运输，占地省，能耗低，运行方式灵活，特别适合小型、分散处置的污水处理设备，及与之类似的工业有机污水处理。
本实用新型解决其技术问题所采用的技术方案是：本实用新型由依次连接的进水管、格栅池、厌氧池、兼氧池、设备间、滴滤生化池、清水池及消毒池组成;其特征在于：所述滴滤生化池自上而下依次设置种植土壤、布水管、滤料组件、拔风管、布气管和反洗管，布水管通过管道与设备间内配水泵的出口连接，配水泵的进水口通过管道与兼氧池底部连接;所述清水池的底部设置有回流反洗泵，回流反洗泵通过管道与滴滤生化池底部的反洗管连接。
所述兼氧池内设置有可移动的生物填料组件，并在生物填料组件下方设置有回流管，回流管通过管道与回流反洗泵连接。
进一步的，所述消毒池的内部设置有隔板，并在消毒池的上方设置有消毒装置。
本实用新型运行工作原理：首先污水通过格栅池格栅去除污水中粗大固体悬浮物，以保证后续处理设施的正常运行，调节池由于项目所排放的污水水质、水量波动较大。通过除渣并均匀混合后的污水进入到厌氧池，厌氧池处理进行厌氧生化处理，厌氧生化池内装放生物填料组件，并加入高效优势菌种。厌氧微生物附着于填料的表面生长，当废水推流通过填料层时，在填料表面的厌氧生物膜作用下，废水中的有机物被降解，并产生少量沼气，沼气从池顶部溢出，第一级厌氧生化池和兼氧池对于废水中的COD去除率能达到60%-80%。滴滤生化池内主要填充颗粒状硬质催化滤料组件，并加入优势菌种及菌种载体。滴滤生化池的硬质催化填料中，含多种金属混合体，其微弱的电池效应缓慢释放金属离子。有不少的酶含有金属离子，而且金属离子往往是酶活性中心的组成部分，对酶的催化功能起重要作用。滴滤生化池内的拔风管进行自然供氧，并在滴滤生化池侧面设备间设置风机，以有压的方式对该段工艺进行供氧，并由自动控制系统控制供氧量。通过控制污水的溶解氧量，在综合生化池中营造出溶解氧梯度分布环境，实现菌膜的厌氧、兼氧、好氧三种共生状态，以去除污水中的氨氮并深度去除COD;同时培养原生动物，使污水中的磷得以富集并最终脱离水体。综合生化处理系统具有很强的生物脱氮能力，对低浓度的生活污水处理效果尤为突出，经综合生化处理系统处理后的出水达标排放。
本实用新型与现有技术相比，具有如下的优点和有益效果：
1、本装置将厌氧池、兼氧池、设备间、滴滤生化池集成为一体化池，节约空间，本装置方便在工厂成套制造，容易运输;
2、整套一体化主体设备可以埋入地下，可以移动，不占地表面积;
3、采用滴滤生化池净化程度高，催化滤料组件提高处理效果，脱氮除磷去除率高，整套系统污泥产生量低;
4、自动化程度高，能耗低，管理方便，不需要专人管理;
5、产生的噪音低，异味少，对周围的环境影响小。
