申请日2015.08.28
公开(公告)日2015.11.18
IPC分类号C02F9/06
摘要
本发明涉及印刷电路板制作技术领域，尤其是涉及一种黑棕化废水处理系统及其处理方法，包括：沉降池、电解槽和加药器，以及用于盛装有硫酸的硫酸中转槽;加药器内盛装有用于使黑棕化废水中的铜转化成铜盐的药品;加药器的出口和硫酸中转槽的出口均与沉降池连通;沉降池上设置有用于排放沉降池内的上层液的排液机构，沉降池的出口与电解槽的进口连通。在本发明提供的黑棕化废水处理系统中，由于其通过加药器向沉降池加药，将沉降池内的铜转化成铜盐沉淀，从而先排放一部分达到排放标准的黑棕化废水，然后，将加入硫酸将铜盐溶解，使得进入电解槽内的液体量减少，减少了对电解槽的容量的需求，降低了处理成本。
权利要求书
1.一种黑棕化废水处理系统，其特征在于，包括：沉降池、电 解槽和加药器，以及用于盛装有硫酸的硫酸中转槽;
所述加药器内盛装有用于使黑棕化废水中的铜转化成铜盐的药 品;所述加药器的出口和所述硫酸中转槽的出口均与所述沉降池连 通;所述沉降池上设置有用于排放所述沉降池内的上层液的排液机 构，所述沉降池的出口与所述电解槽的进口连通。
2.根据权利要求1所述的黑棕化废水处理系统，其特征在于， 所述电解槽的出口与所述硫酸中转槽连通。
3.根据权利要求1所述的黑棕化废水处理系统，其特征在于， 所述加药器中的药品包括破络合物和絮凝物质。
4.根据权利要求3所述的黑棕化废水处理系统，其特征在于， 所述破络合物为硫酸铁，所述絮凝物质为聚丙酸酰胺。
5.根据权利要求1所述的黑棕化废水处理系统，其特征在于， 还包括黑棕化废水收集槽;
所述黑棕化废水收集槽的出口与所述沉降池的进口连通，用于 收集黑棕化废水。
6.根据权利要求5所述黑棕化废水处理系统，其特征在于，所 述沉降池包括第一沉降池和第二沉降池;
所述黑棕化废水收集槽的出口分别通过第一管道与所述第一沉 降池和所述第二沉降池连通;
所述加药器的出口分别通过第二管道与所述第一沉降池和所述 第二沉降池连通，所述硫酸中转槽的出口分别通过第三管道与所述 第一沉降池和所述第二沉降池连通。
7.根据权利要求6所述的黑棕化废水处理系统，其特征在于， 每个所述第一管道、每个所述第二管道和每个所述第三管道上均设 置有阀门，以及用于输送液体的输液泵。
8.根据权利要求6所述的黑棕化废水处理系统，其特征在于， 所述第一沉降池和所述第二沉降池内均设置有搅拌装置，所述搅拌 装置用于搅拌所述第一沉降池和所述第二沉降池内的液体。
9.根据权利要求1-8任一项所述的黑棕化废水处理系统，其特 征在于，还包括回用中转槽;
所述排液机构包括废水泵和排液管;所述排液机构、所述废水 泵和所述回用中转槽通过排液管依次连通。
10.一种黑棕化废水处理方法，其特征在于，包括如下步骤：
在黑棕化废水中加入用于使黑棕化废水中的铜转化成铜盐的药 品得到初步处理液，其中，药品包括破络合物和絮凝物质
将所述初步处理液搅拌静置得到上层液和下层铜盐，并将所述 上层液排出;
将硫酸加入至所述下层铜盐中，使得铜盐溶解得到二次处理液;
将所述二次处理液放入电解槽内电解，将二次处理液电解成电 镀到阴极板上的铜，以及所述电解槽内的硫酸。
说明书
黑棕化废水处理系统及其处理方法
技术领域
本发明涉及印刷电路板制作技术领域，尤其是涉及一种黑棕化 废水处理系统及其处理方法。
背景技术
在印制电路板生产过程当中，内层线路板压合工序中需要将电 路板进行黑棕化处理。黑棕化处理是一系列化学蚀铜等反应的复杂 过程，随着黑棕化生产的进行，黑棕化液中的铜离子浓度不断上升， 当铜离子超过一定量后，黑棕化液便会因铜离子过多而使黑棕化铜 面达不到设计要求，产生品质问题，因此，此时黑棕化槽液必须进 行处理，使铜离子控制在一定范围内，从而保证棕化产品的品质。 通常黑棕化过程中铜离子浓度达到一定限量后，需要不断排放黑棕 化液，同时补充添加黑棕化液以降低铜离子浓度，且保持黑棕化槽 各有效组分含量的稳定。
排放的黑棕化液便成为了重度污染废液。随着电子技术的飞快 发展，印制线路板行业迅猛增长，黑棕化技术是内层线路板压合工 序的一个关键技术，制约着线路板品质的一道重要的工序，导致黑 棕化废液的产量越来越多。在PCB行业中，由于黑棕化处理工序是 一个必须工艺。所以是否能够经济有效的对黑棕化工艺产生的黑棕 化废水进行处理，成为了衡量印刷电路板生产企业发展的一道重要 的门槛。
现有技术中，将生产印刷电路板所产生的黑棕化液进行电解， 液体量大，所以，对于电解设备的容量要求很大，处理成本高。
发明内容
本发明的目的在于提供黑棕化废水处理系统及其处理方法，以 解决现有技术中存在的于电解设备的容量要求很大，处理成本高的 技术问题。
本发明提供的一种黑棕化废水处理系统，包括：沉降池、电解 槽和加药器，以及用于盛装有硫酸的硫酸中转槽;加药器内盛装有 用于使黑棕化废水中的铜转化成铜盐的药品;加药器的出口和硫酸 中转槽的出口均与沉降池连通;沉降池上设置有用于排放沉降池内 的上层液的排液机构，沉降池的出口与电解槽的进口连通。
进一步地，电解槽的出口与硫酸中转槽连通。
进一步地，加药器中的药品包括破络合物和絮凝物质。
进一步地，破络合物为硫酸铁，絮凝物质为聚丙酸酰胺。
进一步地，黑棕化废水处理系统还包括黑棕化废水收集槽;黑 棕化废水收集槽的出口与沉降池的进口连通，用于收集黑棕化废水。

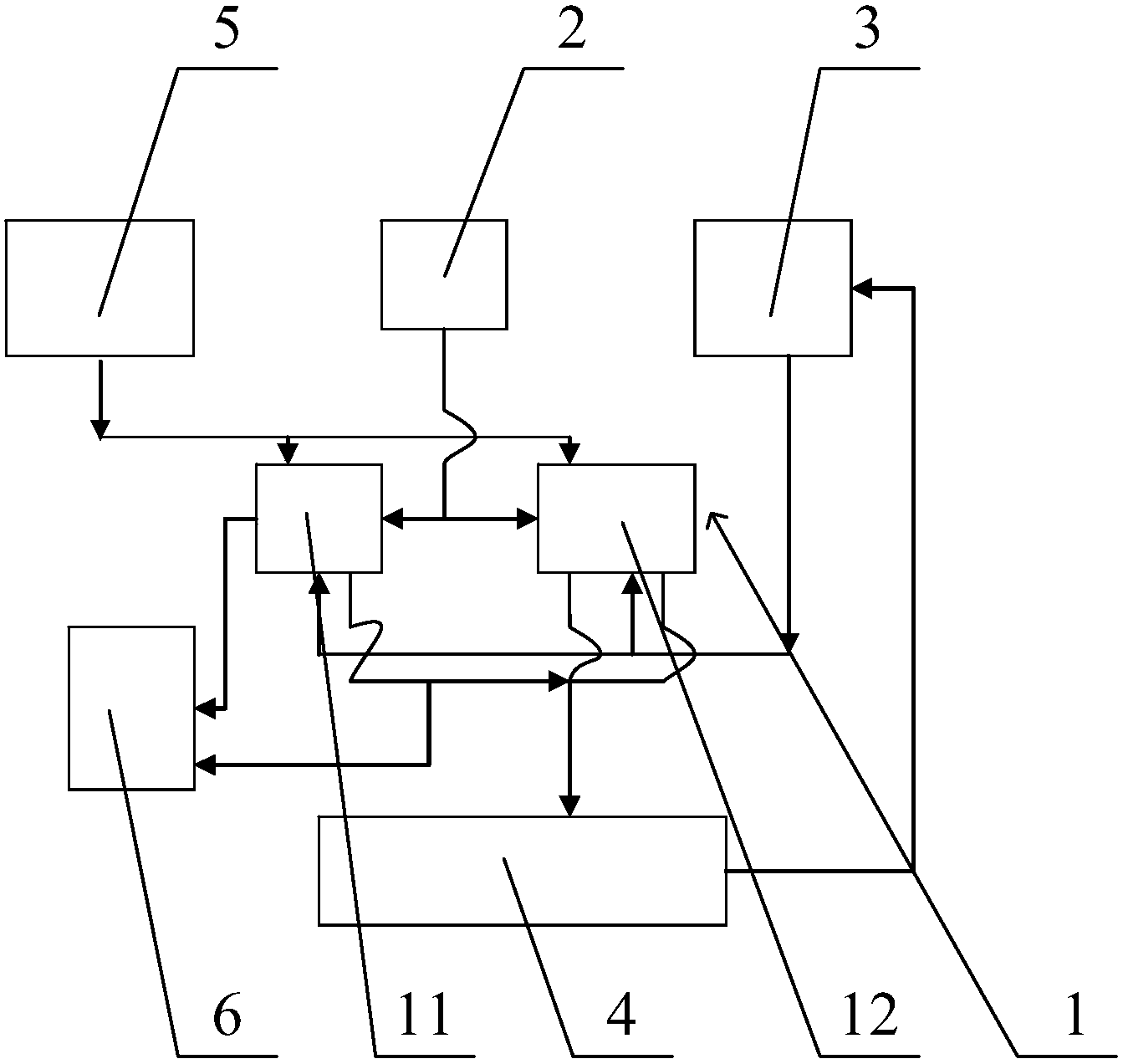

进一步地，沉降池包括第一沉降池和第二沉降池;黑棕化废水 收集槽的出口分别通过第一管道与第一沉降池和第二沉降池连通; 加药器的出口分别通过第二管道与第一沉降池和第二沉降池连通， 硫酸中转槽的出口分别通过第三管道与第一沉降池和第二沉降池连 通。
进一步地，每个第一管道、每个第二管道和每个第三管道上均 设置有阀门，以及用于输送液体的输液泵。
进一步地，第一沉降池和第二沉降池内均设置有搅拌装置，搅 拌装置用于搅拌第一沉降池和第二沉降池内的液体。
进一步地，黑棕化废水处理系统还包括回用中转槽;排液机构 包括废水泵和排液管，排液机构、废水泵和回用中转槽通过排液管 依次连通。
本发明还提供了一种黑棕化废水处理方法，包括如下步骤：
在黑棕化废水中加入用于使黑棕化废水中的铜转化成铜盐的药 品得到初步处理液，其中，药品包括破络合物和絮凝物质;
将初步处理液搅拌静置得到上层液和下层铜盐，并将上层液排 出;
将硫酸加入至下层铜盐中，使得铜盐溶解得到二次处理液;
将二次处理液放入电解槽内电解，将二次处理液电解成电镀到 阴极板上的铜，以及电解槽内的硫酸。
本发明提供的黑棕化废水处理系统及其处理方法，将生产印刷 电路板所产生的黑棕化废水排入沉降池中，并利用加药器将其内的 药品加入至沉降池中，将沉降池中的黑棕化废水的铜转化成铜盐， 使得铜盐沉淀。这样，沉降池内形成了上层液和下层铜盐，将达到 排放标注的上层液排出沉降池。然后向沉降池内加入硫酸，使得沉 降池内的铜盐溶解，将大量液体的低浓度铜转移形成少量液体的高 浓铜。之后，将沉降池内的溶解后的铜盐排至电解槽内电解，从而 将黑棕化废水中的铜电镀至电解槽内的阴极板上。
在本发明提供的黑棕化废水处理系统中，由于其通过加药器向 沉降池加药，将沉降池内的铜转化成铜盐沉淀，从而先排放一部分 达到排放标准的黑棕化废水，然后，将加入硫酸将铜盐溶解，使得 进入电解槽内的液体量减少，减少了对电解槽的容量的需求，降低 了处理成本。
