申请日2015.09.24
公开(公告)日2016.01.27
IPC分类号F23G7/00; C02F11/12
摘要

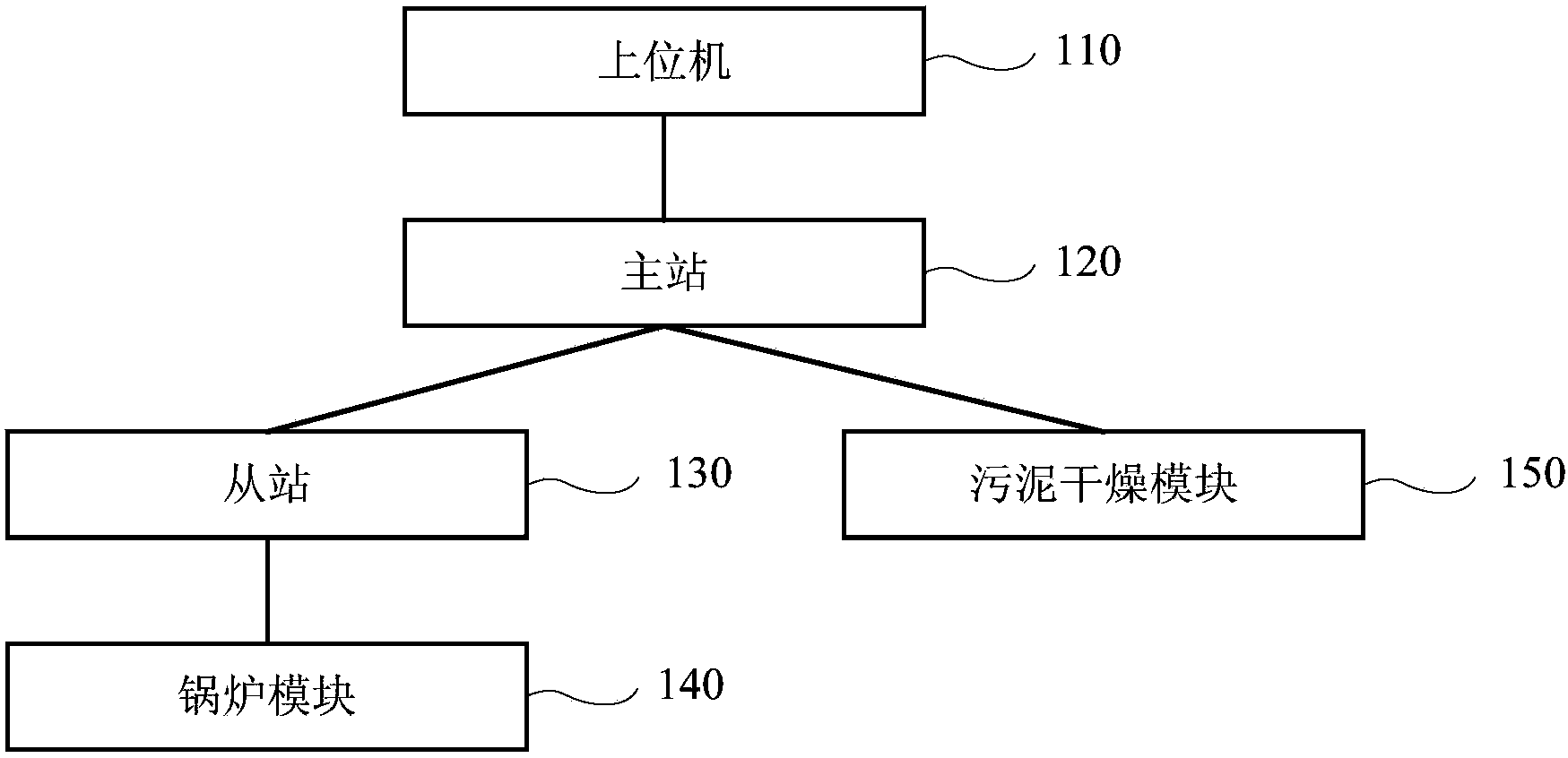

本实用新型实施例公开了一种自动控制污泥掺烧系统，包括：上位机、主站、从站、污泥干燥模块和锅炉模块;所述从站连接锅炉模块，用于采集锅炉模块的实时数据;所述主站连接从站、污泥干燥模块和上位机，用于接收锅炉模块和污泥干燥模块的实时数据，并上传到上位机，还用于根据所述实时数据对污泥干燥模块进行控制;所述上位机连接主站，用于接收主站上传的数据，并通过主站实现对污泥干燥模块的控制。该自动控制污泥掺烧系统，通过主站实现了锅炉模块和污泥干燥模块之间的数据通信，使污泥干燥模块可根据锅炉数据进行控制。
摘要附图
权利要求书
1.一种自动控制污泥掺烧系统，其特征在于，包括：上位机、主站、从站、污泥干燥模块和锅炉模块;
所述从站连接锅炉模块，用于采集锅炉模块的实时数据;
所述主站连接从站、污泥干燥模块和上位机，用于接收锅炉模块和污泥干燥模块的实时数据，并上传到上位机，还用于根据所述实时数据对污泥干燥模块进行控制;
所述上位机连接主站，用于接收主站上传的数据，并通过主站实现对污泥干燥模块的控制。
2.根据权利要求1所述的系统，其特征在于，
所述从站包括：
入煤量采集单元，与所述锅炉模块中煤的入料口相连，用于采集锅炉入煤量数据;
入泥量采集单元，与所述锅炉模块的干污泥入料口相连，用于采集干污泥入料量数据;
烟温采集单元，与所述锅炉模块的烟气出口相连，用于采集锅炉排出烟气的烟气温度数据;
床温采集单元，与所述锅炉模块中锅炉的炉腔相连，用于采集锅炉的床温数据;
乏汽温度采集单元，与所述锅炉模块的乏气入口相连，用于采集乏气的温度数据;
所述主站，与所述污泥干燥模块中湿污泥仓的入口相连，用于采集湿污泥的入料量数据，并对所述湿污泥的入料量进行控制。
3.根据权利要求2所述的系统，其特征在于，所述主站包括下述至少一个模块：
第一湿污泥入料控制模块，用于获取所述入煤量数据和所述干污泥入料量数据，并计算出干污泥和煤的入料量比例，当所述比例大于或等于2%时，通过减小与湿污泥仓相连的螺杆泵的运行频率减少湿污泥的入料量;
第二湿污泥入料控制模块，用于获取所述烟气温度数据和湿污泥的入料量，当所述烟气温度低于第一阈值时，通过减小与湿污泥仓相连的螺杆泵的运行频率减少湿污泥的入料量，并通过实时监测烟气温度和湿污泥的入料量，实现烟气温度每降低10℃减少湿污泥入料量的10%;当所述烟气温度低于第二阈值时，控制污泥干燥机的主轴停止运行，并依次关闭所述污泥干燥模块的引风机、回风阀、闭风器、破碎机、螺旋输送机和罗茨风机，从而关闭污泥干燥模块;
第三湿污泥入料控制模块，用于获取所述床温数据，当判断出所述床温小于第三阈值时，控制污泥干燥系统停车;
第四湿污泥入料控制模块，用于获取所述乏气温度数据，当判断出当所述乏气温度小于第四阈值时，通过减小与湿污泥仓相连的螺杆泵的运行频率减少湿污泥的入料量。
4.根据权利要求1所述的系统，其特征在于，所述锅炉模块包括两台锅炉，分别连接第一从站和第二从站，两个从站均与主站连接。
5.根据权利要求1所述的系统，其特征在于，采用分布式控制系统DCS，所述主站设置在污泥干燥模块车间中，通过光纤与从站连接;主站和上位机使用光纤通过以太网实现连接。
6.根据权利要求1所述的系统，其特征在于，还包括报警系统，与湿污泥仓相连，用于判断出湿泥污仓料位计低位时，报警并且通知送料;还与锅炉模块和污泥干燥模块相连，用于在监测到模块故障时进行报警。
说明书
一种自动控制污泥掺烧系统
技术领域
本实用新型实施例涉及污泥掺烧技术，尤其涉及一种自动控制污泥掺烧系统。
背景技术
随着生活水平的不断提高，生活和工业污水排放量增多，随之而来的污水处理问题逐渐成为环保的重要关注点。常用的污水处理方法是将污水进行脱水后变为污泥，集中埋填，这种方法不能彻底消除污泥中的有机污染，易造成二次污染。
干燥后的污泥与燃料一起焚烧可以有效解决污泥的二次污染问题，且由于干燥后的污泥本身是一种有机燃料，能够作为燃料的辅助染剂，降低燃料的使用量，达到节约能源的目的。现有的污泥掺烧多在电厂的锅炉中实现，先将湿污泥进行干燥，然后将干污泥与煤一同在炉腔内焚烧。由于污泥干燥后依旧带有一定的水分，污泥进料量过大会对锅炉模块产生一定的影响，所以根据锅炉的实时数据控制污泥的进料量可有效避免污泥掺烧对锅炉的损害。而现有的污泥掺烧系统包括污泥干燥模块和锅炉模块，两个模块分别有各自的控制系统，是分开控制的，相对独立，污泥干燥模块不能获取锅炉模块的数据。
实用新型内容
本实用新型提供了一种自动控制污泥掺烧系统，以使污泥干燥模块可参考锅炉模块的相关实时数据，实现上位机和主站的两地控制方式。
本实用新型提供的自动控制污泥掺烧系统，包括：上位机、主站、从站、污泥干燥模块和锅炉模块;
所述从站连接锅炉模块，用于采集锅炉模块的实时数据;
所述主站连接从站、污泥干燥模块和上位机，用于接收锅炉模块和污泥干燥模块的实时数据，并上传到上位机，还用于根据所述实时数据对污泥干燥模块进行控制;
所述上位机连接主站，用于接收主站上传的数据，并通过主站实现对污泥干燥模块的控制。
本实用新型实施例提供的自动控制污泥掺烧系统，通过主站实现了锅炉模块和污泥干燥模块之间的数据通信，使污泥干燥模块可基于锅炉数据控制污泥干燥量。
