申请日2015.08.28
公开(公告)日2015.11.25
IPC分类号C02F103/04; C02F9/14
摘要
本发明提供了一种超纯水处理设备，包括通过管道依次连通的原水箱、多介质过滤器、活性炭过滤器、软水器等设备，所述水箱后均设有水泵，所述巴氏杀菌锅的进水管道和出水管道均为杀菌消毒管道。本发明所述的超纯水处理设备输出超纯水能够完全符合GMP标准。
权利要求书
1.一种超纯水处理设备，其特征在于：包括通过管道依次连通的原水 箱、多介质过滤器、活性炭过滤器、软水器、保安过滤器、换热器、一级反 渗透装置、脱气膜、中间水箱、二级反渗透装置、纯化水箱、紫外线杀菌器、 微孔过滤器、微生物膜过滤装置、巴氏杀菌锅和内部设有恒温装置的储水箱， 所述的储水箱的出水口连接至换热器。
2.根据权利要求1所述的超纯水处理设备，其特征在于：所述原水箱 外围也设有换热器。
3.根据权利要求1所述的超纯水处理设备，其特征在于：所述水箱后 均设有水泵，所述巴氏杀菌锅的进水管道和出水管道均为杀菌消毒管道。
4.根据权利要求1所述的超纯水处理设备，其特征在于：所述多介质 过滤器内设有至少两种滤料。
5.根据权利要求1所述的超纯水处理设备，其特征在于：所述管道上 还设有若干采样检测装置。
说明书
一种超纯水处理设备
技术领域
本发明属于水处理技术领域，尤其是涉及一种超纯水处理设备。
背景技术
各类医药企业在制药、配药、输液及针剂等环节中都要用到经过处理的 高质量医药用水。但现有的纯水设备长期使用后，管路不符合GMP要求， 有死角、盲管等问题出现。普通的解决方案是更换管路或增加反渗透纯水设 备进行再循环处理。但这样的解决方案成本太高，而且对场地要求较高。
发明内容
有鉴于此，本发明旨在提出一种超纯水处理设备，以解决现有技术中存 在的问题。
为达到上述目的，本发明的技术方案是这样实现的：

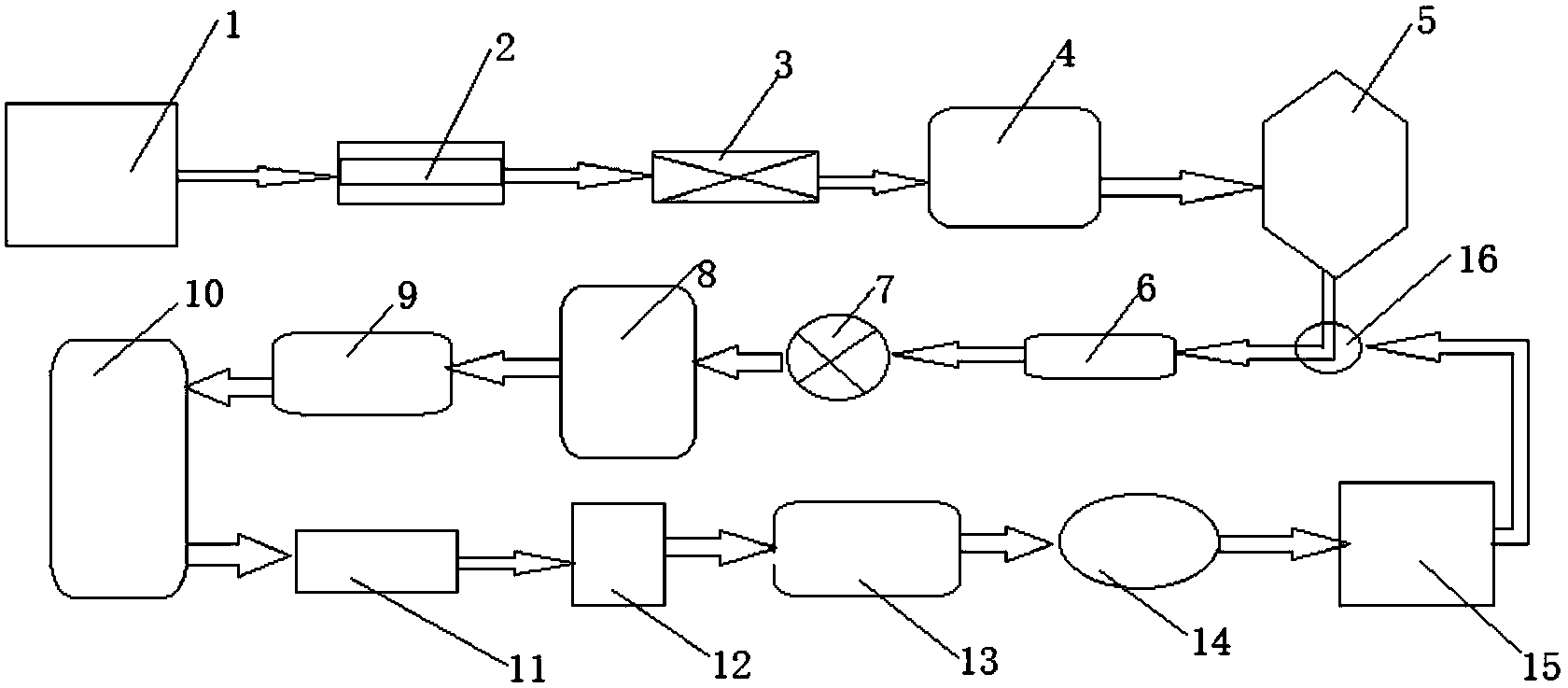

一种超纯水处理设备，包括通过管道依次连通的原水箱、多介质过滤器、 活性炭过滤器、软水器、保安过滤器、换热器、一级反渗透装置、脱气膜、 中间水箱、二级反渗透装置、纯化水箱、紫外线杀菌器、微孔过滤器、微生 物膜过滤装置、巴氏杀菌锅和内部设有恒温装置的储水箱，所述的储水箱的 出水口连接至换热器。
所述原水箱外围也设有换热器。
所述水箱后均设有水泵，所述巴氏杀菌锅的进水管道和出水管道均为杀 菌消毒管道。
所述多介质过滤器内设有至少两种滤料。
所述管道上还设有若干采样检测装置。
相对于现有技术，本发明所述的超纯水处理设备具有以下优势：
本发明所述的超纯水处理设备通过在纯水水箱后加设多级杀菌消毒装 置能够更加高效地保证输出水能够完全符合GMP标准，同时在管路上设置 多个采样点，可以对水质进行实时监控，除此以外，本发明中的储水箱内还 设有恒温装置，可以保证水质在一个较佳温度下的稳定性。
