申请日2015.09.18
公开(公告)日2016.02.17
IPC分类号B01D35/027
摘要
本实用新型提供一种雨污水收集处理设备，包括雨污水过滤罐和清水储存罐，所述雨污水过滤罐的内部设置有过滤网层，所述雨污水过滤罐通过清水管道与清水储存罐连接，所述清水储存罐的底部设置有控制装置，所述控制装置包括重量传感器、微型信息处理芯片、储存器和无线GSM模块;与现有技术相比，本实用新型具有如下的有益效果：通过利用雨污水重力流动的特点，可以将雨污水中的垃圾物和水自动分离开，从而得到更加干净的雨水，重量传感器可以检测清水储存罐中的清水总重量，在达到一定的数值后，无线GSM模块会向用户的智能移动设备发送短信，提醒用户来收集清水。

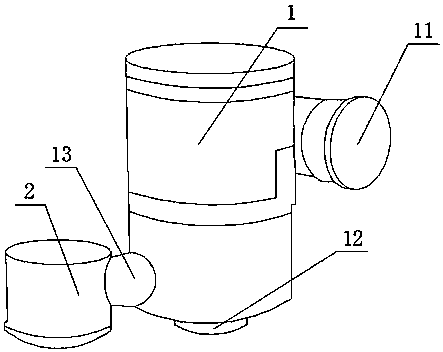

摘要附图
权利要求书
1.一种雨污水收集处理设备，包括雨污水过滤罐和清水储存罐，其特征在于：所述雨污水过滤罐的右侧连接有雨污水进口，所述雨污水过滤罐的底部设置有排污口，所述雨污水过滤罐的内部设置有过滤网层，所述雨污水过滤罐通过清水管道与清水储存罐连接，所述清水储存罐的底部设置有控制装置，所述控制装置包括重量传感器、微型信息处理芯片、储存器和无线GSM模块。
2.根据权利要求1所述的一种雨污水收集处理设备，其特征在于：所述设置在雨污水过滤罐内部的过滤网层从上到下共设置有三层过滤网。
3.根据权利要求2所述的一种雨污水收集处理设备，其特征在于：所述三层过滤网分别为粗网、吸附滤网和细网。
4.根据权利要求1所述的一种雨污水收集处理设备，其特征在于：所述微型信息处理芯片与用于测量清水储存罐内部总重量的重量传感器连接。
5.根据权利要求1或4所述的一种雨污水收集处理设备，其特征在于：所述微型信息处理芯片与储存器和无线GSM模块电性连接。
6.根据权利要求5所述的一种雨污水收集处理设备，其特征在于：所述微型信息处理芯片和储存器通过无线GSM模块和智能移动设备上的短信软件进行双向数据连接。
说明书
一种雨污水收集处理设备
技术领域
本实用新型是一种雨污水收集处理设备，属于雨污水净化设备领域。
背景技术
由于水质原因和水的循环使用，水质常被垃圾杂物等污染，造成水资源的极大浪费，而现有技术中的成品污水处理装置过于复杂，造价昂贵，不符合实际工程中的需要，为了解决污水再利用的问题，亟需一种结构简单，方便使用的污水过滤装置。
现有技术中的污水过滤器，往往适用范围单一，且过滤效果不理想。现有的过滤器一般也只有一层滤网，因污物大小不一，所以一种孔径的过滤网往往不能更好的实现过滤污水的效果。
现有技术中的污水过滤器在过滤玩雨污水后，并没有一个储存清水的工具。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种雨污水收集处理设备，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种雨污水收集处理设备，包括雨污水过滤罐和清水储存罐，所述雨污水过滤罐的右侧连接有雨污水进口，所述雨污水过滤罐的底部设置有排污口，所述雨污水过滤罐的内部设置有过滤网层，所述雨污水过滤罐通过清水管道与清水储存罐连接，所述清水储存罐的底部设置有控制装置，所述控制装置包括重量传感器、微型信息处理芯片、储存器和无线GSM模块。
进一步地，所述设置在雨污水过滤罐内部的过滤网层从上到下共设置有三层过滤网。
进一步地，所述三层过滤网分别为粗网、吸附滤网和细网。
进一步地，所述微型信息处理芯片与用于测量清水储存罐内部总重量的重量传感器连接。
进一步地，所述微型信息处理芯片与储存器和无线GSM模块电性连接。
进一步地，所述微型信息处理芯片和储存器通过无线GSM模块和智能移动设备上的短信软件进行双向数据连接。
本实用新型的有益效果：本实用新型的一种雨污水收集处理设备，通过利用雨污水重力流动的特点，可以将雨污水中的垃圾物和水自动分离开，从而得到更加干净的雨水，雨污水通过雨污水进口进入雨污水过滤罐，改变流向，而粗网、吸附滤网和细网的存在可以过滤掉垃圾，同时吸附雨污水中的悬浮物，使水质更加清澈，而雨污水中的垃圾或悬浮物等会再一部分雨污水的冲刷下，从排污口流出，净化后的清水，从清水管道进入清水储存罐中，重量传感器可以检测清水储存罐中的清水总重量，在达到一定的数值后，无线GSM模块会向用户的智能移动设备发送短信，提醒用户来收集清水。
