申请日2015.11.05
公开(公告)日2016.01.20
IPC分类号C02F11/12; C01F11/46
摘要
本发明公开了一种脱硫废水污泥处理装置，包括澄清器、污泥泵、浆液下料口和真空皮带机;澄清器下端管道通过污泥泵连接至浆液下料口，所述浆液下料口连至真空皮带机;脱硫吸收塔浆液通过石膏排出泵送至石膏旋流站，石膏旋流站的石膏浆液下料口连至真空皮带机;所述浆液下料口位于石膏浆液下料口后端。本发明的有益效果是：底泥经真空皮带脱水系统后生成副产物石膏，实现底泥再利用，解决了外排问题。能耗低，稳定性好。投资和运维成本低、无占地面积：与原有系统比较，取消了压滤机设备及附属系统，增加机械式均布装置(无运转电机)和污泥输送管道变更，污泥输送泵变更能耗基本不增加，投资成本低，维护简单，同时占地面积小。
权利要求书

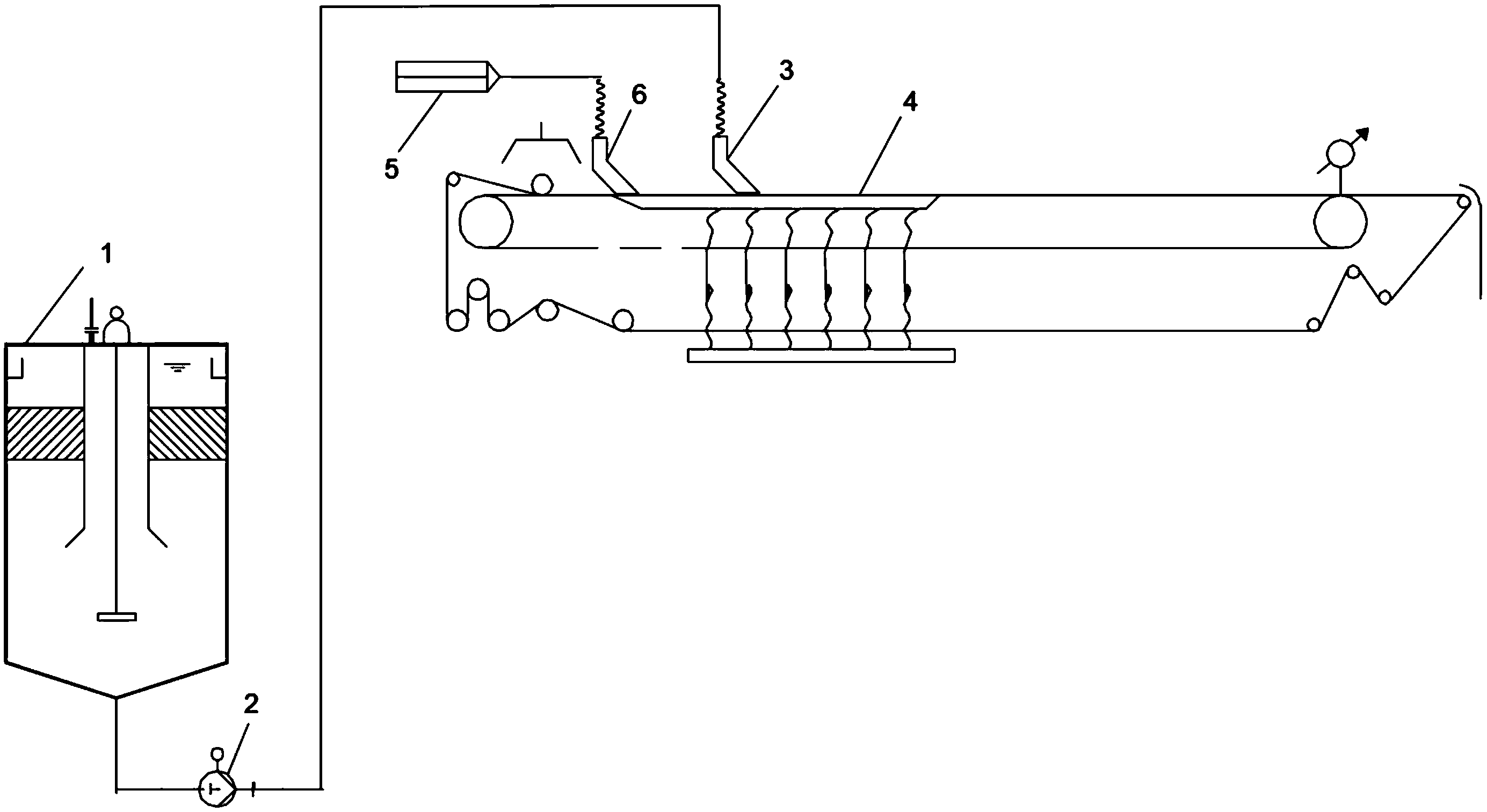

1.一种脱硫废水污泥处理装置，其特征在于：包括澄清器(1)、污泥泵(2)、浆液下料口(3)和真空皮带机(4);澄清器(1)下端管道通过污泥泵(2)连接至浆液下料口(3)，所述浆液下料口(3)连至真空皮带机(4);脱硫吸收塔浆液通过石膏排出泵送至石膏旋流站 (5)，石膏旋流站(5)的石膏浆液下料口(6)连至真空皮带机(4);所述浆液下料口(3) 位于石膏浆液下料口(6)后端。
2.根据权利要求1所述的脱硫废水污泥处理装置，其特征在于：所述浆液下料口(3) 位于石膏浆液下料口(6)后端1～3米处。
说明书
一种脱硫废水污泥处理装置
技术领域
本发明属于废水污泥处理装置，更具体地说，涉及一种脱硫废水污泥处理装置。
背景技术
目前，燃煤电厂的脱硫系统对废水的处理过程：废水经过中和、沉降、絮凝后进入澄清器，其中的絮凝物通过重力作用沉积在澄清器底部，浓缩成泥渣，由刮泥装置清除。当泥渣积累到一定高度时，启动污泥输送泵，向压滤机供料，进行污泥压滤操作。压滤后的泥饼由汽车外运处置，滤液则送回脱硫废水贮存池继续处理。该处理方式存在污泥外排的问题，相关处理费用较高，同时压滤机的故障率对系统运行的稳定性造成影响。
发明内容
本发明的目的是克服现有技术的不足，提供一种结构合理，减少污染，降低能耗的脱硫废水污泥处理装置。
这种脱硫废水污泥处理装置，包括澄清器、污泥泵、浆液下料口和真空皮带机;澄清器下端管道通过污泥泵连接至浆液下料口，所述浆液下料口连至真空皮带机;脱硫吸收塔浆液通过石膏排出泵送至石膏旋流站，石膏旋流站的石膏浆液下料口连至真空皮带机;所述浆液下料口位于石膏浆液下料口后端。
作为优选：所述浆液下料口位于石膏浆液下料口后端1～3米处。
本发明的有益效果是：
1、底泥再利用，解决外排问题：底泥经真空皮带脱水系统后生成副产物石膏，实现底泥再利用，解决了外排问题。
2、能耗低，稳定性好：取消废水压滤机整套设备，降低了脱硫系统的能耗;同时因压滤机的取消减少系统的设备故障率，提高脱硫系统的运行稳定性。
3、投资和运维成本低、无占地面积：与原有系统比较，取消了压滤机设备及附属系统，增加机械式均布装置(无运转电机)和污泥输送管道变更，污泥输送泵变更能耗基本不增加，投资成本低，维护简单，同时占地面积小。
