申请日2015.09.17
公开(公告)日2015.11.18
IPC分类号C02F1/24; C02F1/40
摘要
本发明提出了一种可控管理的油水处理器，包括设备支架以及设于所述设备支架上的箱体，所述箱体的一侧设有进水口，所述箱体的另一侧设有出水口，所述进水口与所述出水口之间依次设有格栅系统、刮油系统和集油箱，所述刮油系统的下方设有微气泡除油系统，所述集油箱的下方设有排油系统。本发明的可控管理的油水处理器通过在箱体内设置格栅系统过滤掉油水中的固体残渣;通过设置微气泡除油系统将油水分离，加速油水分离速度，达到快速油水分离的效果;通过设置刮油系统将油刮入集油箱，通过设置排油系统将集油箱内的油脂外排至收油车或收油桶内进行转运;通过电控系统控制系统的电路开关。本发明的可控管理的油水处理器实用性强，油水分离效果好。

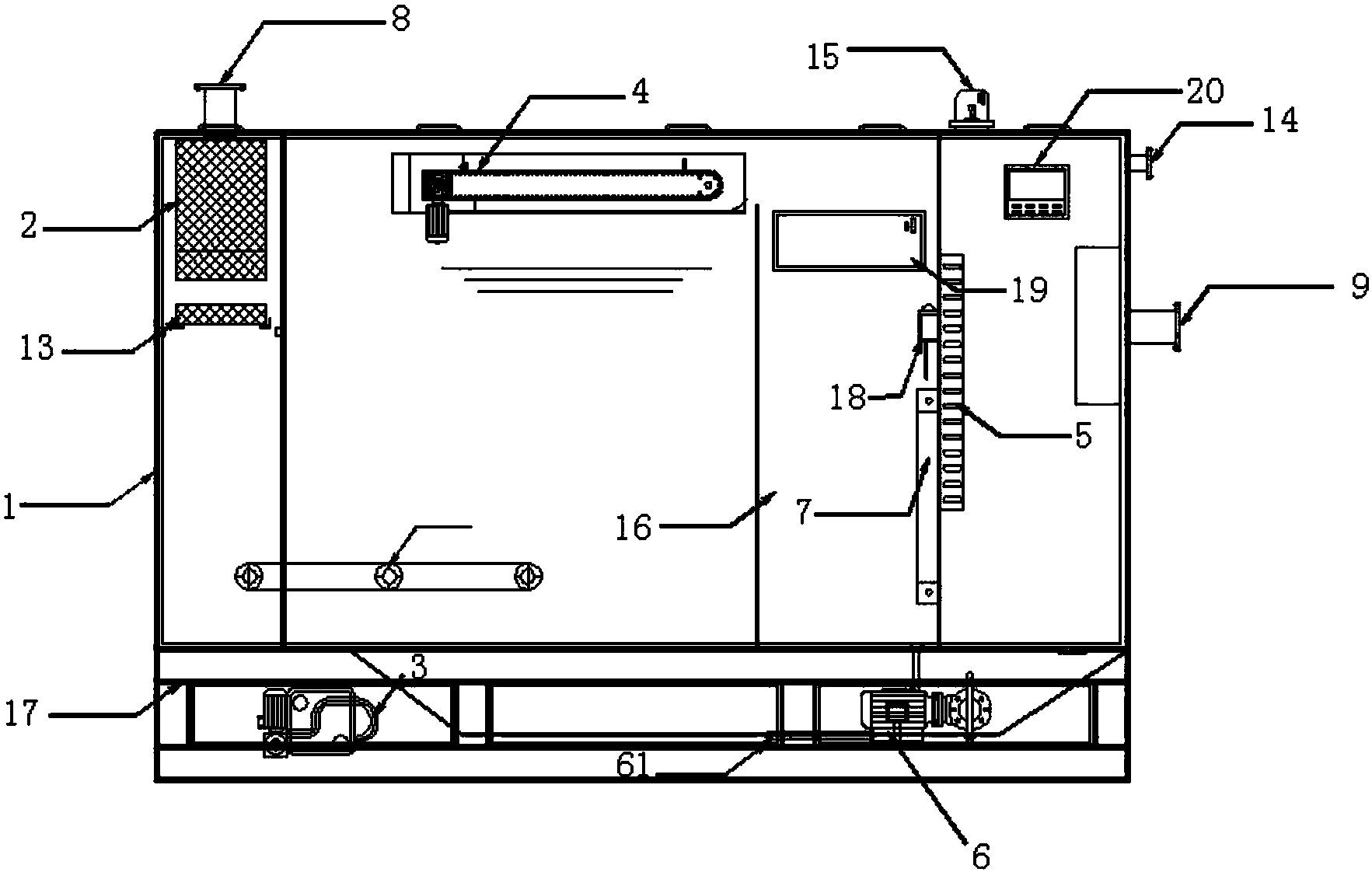

摘要附图
权利要求书
1.一种可控管理的油水处理器，其特征在于包括设备支架以及设于所述设 备支架上的箱体，所述箱体的一侧设有进水口，所述箱体的另一侧设有出水口， 所述进水口与所述出水口之间依次设有格栅系统、刮油系统和集油箱，所述刮 油系统的下方设有微气泡除油系统，所述集油箱的下方设有排油系统。
2.如权利要求1所述的可控管理的油水处理器，其特征在于：所述刮油系 统包括两根通过轴承座平行设置在所述箱体上方的圆钢轴、电机以及刮油板， 其中一根圆钢轴的两端设有两个第一同步轮，另一根圆钢轴的两端设有两个第 二同步轮，一个第一同步轮与其位于同侧的一个第二同步轮上套接一根第一同 步带，另一个第一同步轮与另一个第二同步轮上套接一根第二同步带，所述刮 油板的一端固定在所述第一同步带的外侧，所述刮油板的另一端固定在所述第 二同步带的外侧，所述电机连接一根圆钢轴的一端。
3.如权利要求1所述的可控管理的油水处理器，其特征在于：所述微气泡 除油系统包括高压风机及曝气管，所述高压风机通过链接管与所述曝气管连接。
4.如权利要求1所述的可控管理的油水处理器，其特征在于：所述排油系 统包括抽油泵，所述集油箱的下方设有抽油口，所述箱体的下方设有排油口， 所述抽油泵的一端通过管道连接抽油口，所述抽油泵的另一端通过管道连接排 油口，近所述排油口的管道上设有球阀。
5.如权利要求1所述的可控管理的油水处理器，其特征在于：所述箱体上 设有油位报警系统，所述油位报警系统包括设置在所述集油箱内的油位感应器 和所述集油箱上的报警器，所述油位感应器与所述报警器电连接，所述油位感 应器感应到油位达到设定位置时所述报警器发出警报。
6.如权利要求1所述的可控管理的油水处理器，其特征在于：所述集油箱 内设有加热系统，所述格栅系统的下方设有残渣框。
7.如权利要求1所述的可控管理的油水处理器，其特征在于：所述箱体上 设有电控系统，所述电控系统包括控制系统电路的控制面板，所述电控系统用 于控制刮油系统、微气泡除油系统以及排油系统的开关。
8.如权利要求1所述的可控管理的油水处理器，其特征在于：所述箱体上 还设有检修楼梯。
9.如权利要求1所述的可控管理的油水处理器，其特征在于：所述集油箱 的上方设有透明观察窗。
10.如权利要求1所述的可控管理的油水处理器，其特征在于：所述箱体 上还设有与所述出水口位于同一侧的通气孔和排污口，所述通气孔位于所述出 水口的上方，所述排污口位于所述出水口的下方。
说明书
一种可控管理的油水处理器
技术领域
本发明涉及污水处理领域，特别是指一种可控管理的油水处理器。
背景技术
由于中国餐饮结构的复杂性，厨房排水中含有大量食物残渣和废油脂，水 中的有机物和悬浮物含量大，在油水分离过程中，单纯依靠油水自身比重差进 行分离，分离速度慢，分离效果差。
如上述所说，厨房排水中有大量有机悬浮物，这些悬浮物会随着油脂的分 离，被油脂粘附上浮至油层表面，与废油脂混合，形成污泥状的废油脂，这类 油脂不再像我们理解的液态状的油，而是一种粘度大、流动性差，且易凝结的 油脂，通过液位压力进行外排时，常常易出现排油管堵塞问题。
餐饮油水分离设备，主要针对的是厨房废水进行分离，由于是长期使用， 同时餐饮废水时间长后易产生大量臭气，对于周围环境会造成较大影响，但由 于市场同类技术采用外置渣桶、油桶结构，在实际使用过程中，很难做到完全 密封性，所以在密封性上很难保障异味不会外泄污染环境。
发明内容
本发明提出一种可控管理的油水处理器，解决了传统隔油设备在油水分离 效果上的不足，提高了油水分离速度和效率。解决了传统外置排油管路易堵塞 问题。采用全自动的排油泵，进行自动压力排油。保证设备的一体化密封。避 免造成空气的二次污染。
本发明的技术方案是这样实现的：一种可控管理的油水处理器，包括设备 支架以及设于所述设备支架上的箱体，所述箱体的一侧设有进水口，所述箱体 的另一侧设有出水口，所述进水口与所述出水口之间依次设有格栅系统、刮油 系统和集油箱，所述刮油系统的下方设有微气泡除油系统，所述集油箱的下方 设有排油系统。
进一步，所述刮油系统包括两根通过轴承座平行设置在所述箱体上方的圆 钢轴、电机以及刮油板，其中一根圆钢轴的两端设有两个第一同步轮，另一根 圆钢轴的两端设有两个第二同步轮，一个第一同步轮与其位于同侧的一个第二 同步轮上套接一根第一同步带，另一个第一同步轮与另一个第二同步轮上套接 一根第二同步带，所述刮油板的一端固定在所述第一同步带的外侧，所述刮油 板的另一端固定在所述第二同步带的外侧，所述电机连接一根圆钢轴的一端。
进一步，所述微气泡除油系统包括高压风机及曝气管，所述高压风机通过 链接管与所述曝气管连接。
进一步，所述排油系统包括抽油泵，所述集油箱的下方设有抽油口，所述 箱体的下方设有排油口，所述抽油泵的一端通过管道连接抽油口，所述抽油泵 的另一端通过管道连接排油口，近所述排油口的管道上设有球阀。
进一步，所述箱体上设有油位报警系统，所述油位报警系统包括设置在所 述集油箱内的油位感应器和所述集油箱上的报警器，所述油位感应器与所述报 警器电连接，所述油位感应器感应到油位达到设定位置时所述报警器发出警报。
进一步，所述集油箱内设有加热系统，所述格栅系统的下方设有残渣框。
进一步，所述箱体上设有电控系统，所述电控系统包括控制系统电路的控 制面板，所述电控系统用于控制刮油系统、微气泡除油系统以及排油系统的开 关。
进一步，所述箱体上还设有检修楼梯。
进一步，所述集油箱的上方设有透明观察窗。
进一步，所述箱体上还设有与所述出水口位于同一侧的通气孔和排污口， 所述通气孔位于所述出水口的上方，所述排污口位于所述出水口的下方。
本发明的有益效果为：本发明的可控管理的油水处理器通过在箱体内设置 格栅系统过滤掉油水中的固体残渣;通过设置微气泡除油系统将油水分离，加 速油水分离速度，达到快速油水分离的效果;通过设置刮油系统将油刮入集油 箱，通过设置排油系统将将集油箱内的油脂外排至收油车或收油桶内进行转运， 防止污染环境;通过电控系统控制系统的电路开关。本发明的可控管理的油水 处理器实用性强，油水分离效果好。由于本发明的可控管理的油水处理器在箱 体内完成油水的分离，分离后的油脂通过排油系统的抽油泵抽出，然后进行合 理处理，外界人员不能非法使用本发明的可控管理的油水处理器分离出的油脂。
