申请日2015.09.18
公开(公告)日2016.02.17
IPC分类号E03C1/264
摘要
本实用新型提供一种污水管道清渣网，包括第一过滤网、第二过滤网和第三过滤网，所述第一过滤网、第二过滤网和第三过滤网上均设置有流量传感器，底板内部设置有控制单元;与现有技术相比，本实用新型具有如下的有益效果：通过增加第一过滤网、第二过滤网和第三过滤网，可以对污水中的垃圾进行分级拦截，拦截效果好，通过增加流量传感器，工作人员可通过智能显示终端了解流经第一过滤网或第二过滤网或第三过滤网污水流量情况，若第一过滤网或第二过滤网或第三过滤网遭遇堵塞，一级警报灯或二级警报灯或三级警报灯会闪烁，方便工人或者自动机器人进入建筑污水管道进行清理。

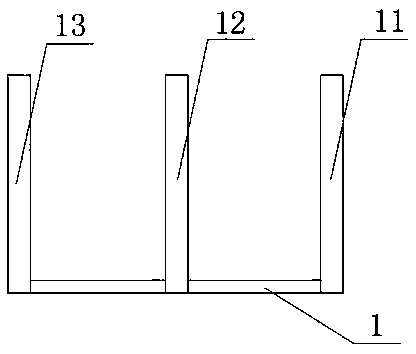

摘要附图
权利要求书
1.一种污水管道清渣网，包括第一过滤网、第二过滤网和第三过滤网，其特征在于：所述第一过滤网、第二过滤网和第三过滤网焊接在底板上，所述第一过滤网上设置有一级警报灯和过滤孔洞一，所述第二过滤网上设置有二级警报灯和过滤孔洞二，所述第三过滤网上设置有三级警报灯和过滤孔洞三，所述第一过滤网、第二过滤网和第三过滤网上均设置有流量传感器，所述底板内部设置有控制单元，所述控制单元包括微型中央信息处理芯片、储存器和无线信息传输模块。
2.根据权利要求1所述的一种污水管道清渣网，其特征在于：所述设置在第一过滤网、第二过滤网和第三过滤网上的流量传感器共有多个。
3.根据权利要求1所述的一种污水管道清渣网，其特征在于：所述过滤孔洞一的尺寸大于过滤孔洞二的尺寸，所述过滤孔洞二的尺寸大于过滤孔洞三的尺寸。
4.根据权利要求1所述的一种污水管道清渣网，其特征在于：所述微型中央信息处理芯片与用于检测流经第一过滤网或第二过滤网或第三过滤网污水流量的流量传感器连接。
5.根据权利要求1所述的一种污水管道清渣网，其特征在于：所述微型中央信息处理芯片与用于储存流量传感器检测到的流量信息的储存器连接。
6.根据权利要求1所述的一种污水管道清渣网，其特征在于：所述微型中央处理芯片与无线信息传输模块、一级警报灯、二级警报灯和三级警报灯电性连接。
7.根据权利要求5或6所述的一种污水管道清渣网，其特征在于：所述微型中央处理芯片与储存器通过无线信息传输模块与智能显示终端进行双向数据连接。
说明书
一种污水管道清渣网
技术领域
本实用新型是一种污水管道清渣网，属于一种建筑污水管道配套装置领域。
背景技术
建筑污水管道的水大多来自居民的生活用废水，这其中不仅含有大量人们在洗手、洗脸、洗头等日常清洁时掉落的毛发，而且含有大量从家庭或者餐馆排出的餐厨油脂。建筑污水管道中的油脂多为动物油脂，这些动物油脂是非常容易凝固的饱和脂肪，在冬天气温一降低马上就会发生凝固，凝固的同时会连接其它头发等垃圾杂物形成类似于钢筋混凝土的结实结构，这种结构非常容易导致建筑污水管堵塞。
现有技术中的污水管道网都是只具有简单的拦截作用，而且都只是简单的设置一个过滤网，过滤效果差。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水管道清渣网，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水管道清渣网，包括第一过滤网、第二过滤网和第三过滤网，所述第一过滤网、第二过滤网和第三过滤网焊接在底板上，所述第一过滤网上设置有一级警报灯和过滤孔洞一，所述第二过滤网上设置有二级警报灯和过滤孔洞二，所述第三过滤网上设置有三级警报灯和过滤孔洞三，所述第一过滤网、第二过滤网和第三过滤网上均设置有流量传感器，所述底板内部设置有控制单元，所述控制单元包括微型中央信息处理芯片、储存器和无线信息传输模块。
进一步地，所述设置在第一过滤网、第二过滤网和第三过滤网上的流量传感器共有多个。
进一步地，所述过滤孔洞一的尺寸大于过滤孔洞二的尺寸，所述过滤孔洞二的尺寸大于过滤孔洞三的尺寸。
进一步地，所述微型中央信息处理芯片与用于检测流经第一过滤网或第二过滤网或第三过滤网污水流量的流量传感器连接。
进一步地，所述微型中央信息处理芯片与用于储存流量传感器检测到的流量信息的储存器连接。
进一步地，所述微型中央处理芯片与无线信息传输模块、一级警报灯、二级警报灯和三级警报灯电性连接。
进一步地，所述微型中央处理芯片与储存器通过无线信息传输模块与智能显示终端进行双向数据连接。
本实用新型的有益效果：本实用新型的一种污水管道清渣网，通过增加第一过滤网、第二过滤网和第三过滤网，可以对污水中的垃圾进行分级拦截，拦截效果好，通过增加流量传感器，工作人员可通过智能显示终端了解流经第一过滤网或第二过滤网或第三过滤网污水流量情况，若第一过滤网或第二过滤网或第三过滤网遭遇堵塞，一级警报灯或二级警报灯或三级警报灯会闪烁，方便工人或者自动机器人进入建筑污水管道进行清理，整体设计巧妙，提高了市场竞争力，达到了结构简单、设计合理且外形美观的目的。
