申请日2015.09.18
公开(公告)日2016.02.17
IPC分类号C02F3/12
摘要
本实用新型公开了一种SBR法污水处理设备，包括控制器、卧式曝气泵、调节池、进水口、过滤式水泵、防护机箱、SBR反应池、曝气阀、普通立式水泵、污泥吸排泵、沉淀池、清水储蓄池和清水出口，所述控制器设置在防护机箱的前方，所述进水口设置在防护机箱的左侧，所述调节池设置在防护机箱的内部左端，所述过滤式水泵安装在调节池的内部，所述调节池与SBR反应池之间通过隔板隔开，所述曝气阀和普通立式水泵均安装在SBR反应池的底部，所述清水储蓄池设置在防护机箱的内部右端，所述清水出口设置在防护机箱的右侧。本实用新型结构合理，整体工作过程中有序间歇的操作，分批次净化污水，有效的延长了设备的使用寿命。

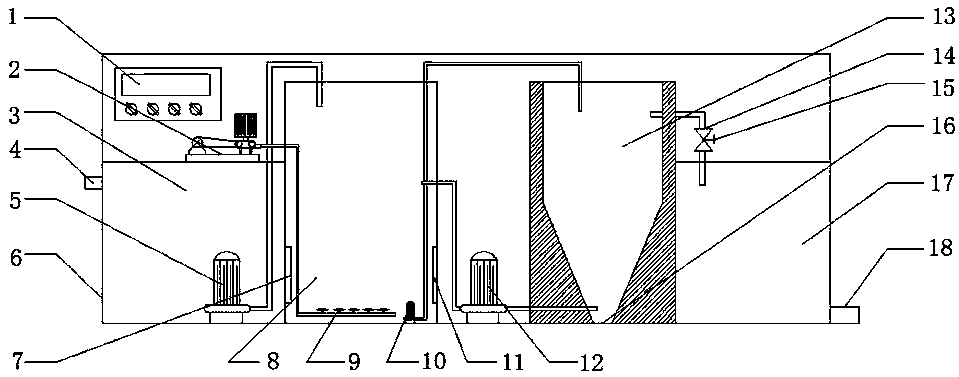

摘要附图
权利要求书
1.一种SBR法污水处理设备，包括控制器(1)、卧式曝气泵(2)、调节池(3)、进水口(4)、过滤式水泵(5)、防护机箱(6)、SBR反应池(8)、曝气阀(9)、普通立式水泵(10)、污泥吸排泵(12)、沉淀池(13)、节流阀(14)、水流计量表(15)、污泥排放口(16)、清水储蓄池(17)和清水出口(18)，其特征在于：所述控制器(1)设置在防护机箱(6)的前方，所述进水口(4)设置在防护机箱(6)的左侧，所述调节池(3)设置在防护机箱(6)的内部左端，所述过滤式水泵(5)安装在调节池(3)的内部，所述调节池(3)与SBR反应池(8)之间通过隔板隔开，所述过滤式水泵(5)与SBR反应池(8)通过水管连接，所述卧式曝气泵(2)固定在调节池(3)的上方，所述曝气阀(9)和普通立式水泵(10)均安装在SBR反应池(8)的底部，所述卧式曝气泵(2)通过曝气管连接到曝气阀(9)上，所述普通立式水泵(10)与沉淀池(13)通过水管连接，所述沉淀池(13)与SBR反应池(8)通过污泥吸排泵(12)连接，所述沉淀池(13)的底部设置有污泥排放口(16)，所述清水储蓄池(17)设置在防护机箱(6)的内部右端，所述沉淀池(13)与清水储蓄池(17)通过水管连接，所述节流阀(14)设置在沉淀池(13)与清水储蓄池(17)之间的水管上，所述节流阀(14)上安装有水流计量表(15)，所述清水出口(18)设置在防护机箱(6)的右侧。
2.根据权利要求1所述的一种SBR法污水处理设备，其特征在于：所述控制器(1)由操作旋钮(19)和液晶显示屏(20)组成，所述操作旋钮(19)与液晶显示屏(20)电性连接。
3.根据权利要求1所述的一种SBR法污水处理设备，其特征在于：所述SBR反应池(8)中设置有PH计传感器(7)和溶解氧仪传感器(11)，所述PH计传感器(7)和溶解氧仪传感器(11)均与控制器(1)电性连接。
说明书
一种SBR法污水处理设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种SBR法污水处理设备。
背景技术
随着社会的进步，各种资源的稀缺已经渐渐的被人们所关注，其中淡水资源是至关重要的，俗话都说，水是生命的源泉，没有了水会让我们的生活暗淡无色，甚至引发各种危机情况，是我们所不想见到的，污水处理是解决这种情况的有效途径，然而现今的污水处理设备仍存在许多不足之处，首先，长时间的处理污水，设备中很容易出现堵塞的状况，影响净水效率;其次，一般污水处理设备都是连续工作净化，这样会对设备造成很大的负担影响，影响设备正常使用寿命;最后，净水量是一个污水处理设备工作效率的明确指标，不能清晰明确的掌控净水量也是一个刻不容缓的问题。
实用新型内容
本实用新型的目的在于提供一种SBR法污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种SBR法污水处理设备，包括控制器、卧式曝气泵、调节池、进水口、过滤式水泵、防护机箱、SBR反应池、曝气阀、普通立式水泵、污泥吸排泵、沉淀池、节流阀、水流计量表、污泥排放口、清水储蓄池和清水出口，所述控制器设置在防护机箱的前方，所述进水口设置在防护机箱的左侧，所述调节池设置在防护机箱的内部左端，所述过滤式水泵安装在调节池的内部，所述调节池与SBR反应池之间通过隔板隔开，所述过滤式水泵与SBR反应池通过水管连接，所述卧式曝气泵固定在调节池的上方，所述曝气阀和普通立式水泵均安装在SBR反应池的底部，所述卧式曝气泵通过曝气管连接到曝气阀上，所述普通立式水泵与沉淀池通过水管连接，所述沉淀池与SBR反应池通过污泥吸排泵连接，所述沉淀池的底部设置有污泥排放口，所述清水储蓄池设置在防护机箱的内部右端，所述沉淀池与清水储蓄池通过水管连接，所述节流阀设置在沉淀池与清水储蓄池之间的水管上，所述节流阀上安装有水流计量表，所述清水出口设置在防护机箱的右侧。
优选的，所述控制器由操作旋钮和液晶显示屏组成，所述操作旋钮与液晶显示屏电性连接。
优选的，所述SBR反应池中设置有PH计传感器和溶解氧仪传感器，所述PH计传感器和溶解氧仪传感器均与控制器电性连接。
与现有技术相比，本实用新型的有益效果是：该SBR法污水处理设备结构科学合理，操作安全方便，整体工作过程中有序间歇的操作，分批次净化污水，有效的延长了设备的使用寿命，调节池中的过滤式水泵的抽吸口小片过滤网代替了传统大范围过滤网的使用，节约了大量空间，且效果更佳，PH计传感器和溶解氧仪传感器的设置，使我们在控制器上可以清晰的掌握SBR反应池的净化状态，明确的知道什么时候完成污水净化，水流计量表的设置，让使用者可以清楚的掌握清水储蓄池中的净水量，很好的判断设备的净水效率以及净水过程中是否有意外发生。
