申请日2015.09.18
公开(公告)日2016.02.17
IPC分类号C02F9/04
摘要
本实用新型提供一种环保型医疗污水收集处理设备，包括过滤停留池、格栅池、絮凝沉淀池、臭氧反应池和蓄水池，过滤停留池的左侧连接有污水进口，过滤停留池的内部设置有控制装置，过滤停留池通过连接管道一连接格栅池，格栅池内部设置有机械格栅，格栅池通过连接管道二连接絮凝沉淀池，絮凝沉淀池通过连接管道三连接臭氧反应池，臭氧反应池内部设置有臭氧发生器，臭氧反应池通过连接管道四连接蓄水池，蓄水池的右侧连接有污水出口;与现有技术相比，本实用新型具有如下的有益效果：当医疗污水在过滤停留池内达到一定的重量后，才会进行下一步操作，这种设计节约人力物力，不会浪费能源，可以自动化处理医疗废水，处理效果好。

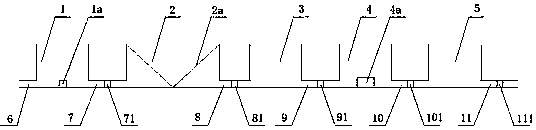

摘要附图
权利要求书
1.一种环保型医疗污水收集处理设备，包括过滤停留池、格栅池、絮凝沉淀池、臭氧反应池和蓄水池，其特征在于：所述过滤停留池的左侧连接有污水进口，所述过滤停留池的内部设置有控制装置，所述过滤停留池通过连接管道一连接格栅池，所述格栅池内部设置有机械格栅，所述格栅池通过连接管道二连接絮凝沉淀池，所述絮凝沉淀池通过连接管道三连接臭氧反应池，所述臭氧反应池内部设置有臭氧发生器，所述臭氧反应池通过连接管道四连接蓄水池，所述蓄水池的右侧连接有污水出口。
2.根据权利要求1所述的一种环保型医疗污水收集处理设备，其特征在于：所述连接管道一中间位置设置有第一闸门，所述连接管道二中间位置设置有第二闸门，所述连接管道三中间位置设置有第三闸门，所述连接管道四中间位置设置有第四闸门，所述污水出口中间位置设置有第五闸门。
3.根据权利要求1所述的一种环保型医疗污水收集处理设备，其特征在于：所述控制装置包括重量传感器、流速传感器、微型处理芯片和储存器。
4.根据权利要求2或3所述的一种环保型医疗污水收集处理设备，其特征在于：所述第一闸门与控制其开启与否的微型处理芯片连接。
5.根据权利要求1所述的一种环保型医疗污水收集处理设备，其特征在于：所述机械格栅为活动机构，其活动方向为向上或向下。
说明书
一种环保型医疗污水收集处理设备
技术领域
本实用新型是一种环保型医疗污水收集处理设备，属于医疗污水处理设备领域。
背景技术
医疗废水曾经多次引起公众关注，医疗废水的排放对水资源造成的危害巨大，已经成为危害群众健康的一个“源头”;部分地区真正能够达到国家排放标准的只有屈指可数的几家医院。目前，法律的不规范，环保意识的薄弱，造成了医疗费水直排和各大医院存在的“高污染，低治理”现状。
但目前各大医院并没有对具有严重危害性的医疗废水进行合理处置，忽略了废水中病毒传染可能导致的水污染恶性事件。同时，国家的相关立法也需要及时跟进，对医疗费水的处理作出更加明确的规定，各级环保部门也应加强管理和环保意识的普及。相关资料与工业废水相比，医疗废水对环境的影响更大，危害也更大。医院在运行过程中，不可避免地产生了具有直接或者间接感染性、毒性以及其他危害性的废水，这些废水的来源决定了其成分复杂性，涉及多种生物性、化学性或放射性污染。医疗废水中除含有大量的细菌、病毒、虫卵等致病原体外，还含有化学药剂和放射性同位素，具有对空间污染、急性传染和潜伏性传染的几大特征。如果含有病原微生物的医疗污水，不经过消毒、灭活等无害化处理，而直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致介水传染病的暴发流行。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种环保型医疗污水收集处理设备，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种环保型医疗污水收集处理设备，包括过滤停留池、格栅池、絮凝沉淀池、臭氧反应池和蓄水池，所述过滤停留池的左侧连接有污水进口，所述过滤停留池的内部设置有控制装置，所述过滤停留池通过连接管道一连接格栅池，所述格栅池内部设置有机械格栅，所述格栅池通过连接管道二连接絮凝沉淀池，所述絮凝沉淀池通过连接管道三连接臭氧反应池，所述臭氧反应池内部设置有臭氧发生器，所述臭氧反应池通过连接管道四连接蓄水池，所述蓄水池的右侧连接有污水出口。
进一步地，所述连接管道一中间位置设置有第一闸门，所述连接管道二中间位置设置有第二闸门，所述连接管道三中间位置设置有第三闸门，所述连接管道四中间位置设置有第四闸门，所述污水出口中间位置设置有第五闸门。
进一步地，所述控制装置包括重量传感器、流速传感器、微型处理芯片和储存器。
进一步地，所述第一闸门与控制其开启与否的微型处理芯片连接。
进一步地，所述机械格栅为活动机构，其活动方向为向上或向下。
本实用新型的有益效果：本实用新型的一种环保型医疗污水收集处理设备，当医疗污水在过滤停留池内达到一定的重量后，才会进行下一步操作，这种设计节约人力物力，不会浪费能源，可以自动化处理医疗废水，处理效果好。
