申请日2015.09.18
公开(公告)日2016.02.17
IPC分类号F03B13/00; B01D36/04; H02J7/14
摘要
本实用新型提供一种污水发电设备，包括污水进口、蓄水池、水轮机和发电机，污水进口安装在粗格栅池左侧，粗格栅池的右侧连接有细格栅池、沉淀池和蓄水池，蓄水池的底端设置有出水阀门和控制单元，所述出水阀门下方连接有出水管道，所述出水管道内部设置有水轮机，所述水轮机连接有发电机、变电器、输电装置和蓄电装置;与现有技术相比，本实用新型具有如下的有益效果：通过增加粗格栅池、细格栅池以及沉淀池可以对生活污水进行很好的过滤，使污水在后续的发电过程中起到更好的效果，通过增加蓄电装置，实现了对电能的储存，整体设计巧妙，提高了市场竞争力，达到了结构简单、设计合理且外形美观的目的。

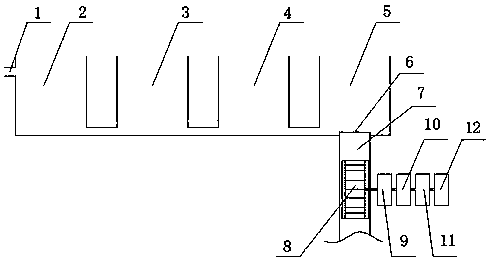

摘要附图
权利要求书
1.一种污水发电设备，包括污水进口、蓄水池、水轮机和发电机，其特征在于：所述污水进口安装在粗格栅池左侧，所述粗格栅池的右侧连接有细格栅池，所述细格栅池的右侧连接有沉淀池，所述沉淀池的右侧连接有蓄水池，所述蓄水池的底端设置有出水阀门，所述出水阀门内部设置有控制单元，所述出水阀门下方连接有出水管道，所述出水管道内部设置有水轮机，所述水轮机连接有发电机、变电器、输电装置和蓄电装置。
2.根据权利要求1所述的一种污水发电设备，其特征在于：所述水轮机的输出端与发电机的输入端连接，所述发电机的输出端与变电器的输入端连接，所述变电器的输出端与输电装置输入端连接，所述输电装置输出端与蓄电装置输入端连接。
3.根据权利要求1所述的一种污水发电设备，其特征在于：所述出水管道的角度为90°。
4.根据权利要求1所述的一种污水发电设备，其特征在于：所述控制单元包括重量传感器、微型处理芯片和储存器。
5.根据权利要求4所述的一种污水发电设备，其特征在于：所述微型处理芯片与重量传感器以及储存器连接。
说明书
一种污水发电设备
技术领域
本实用新型是一种污水发电设备，属于污水处理机械设备领域。
背景技术
目前，党中央提出建设节约型社会，全社会都提倡低碳环保，废物利用，在这样的大背景下，下水道发电机的前景是不可限量的，如果能大规模应用，将给社会带来很大的利益。假设一个居民小区按照有6千户居民来计算，每3户一天用1吨水，那么，排出的废水将有两千吨，如果将这些水全部利用起来，将节约很多电能，给社会减少很多电力负担。中央电视台公益广告中曾说过，如果每户居民每天节电一小时，将给全国省下几千万吨，甚至上亿吨的煤。开发并利用像下水道发电机这种新型产能工具是一个必然趋势。利用下水道发电是人们在2000年前后研究的一个课题，在2006年，美国的一个大学生制造出了下水道发电机，当时只是单纯的一个发电装置。在2006年到2007年间，中国又相继有两例下水道发电装置在各自的比赛中获奖。但都有美中不足之处，比如，下水道中会有如头发之类的杂物，这些物质非常容易损坏发电装置。最大的隐患就是头发，线绒等缠绕在叶轮上，使之无法正常的运转以及损坏。另外，人们用水是不定时的，因此，直接把发出的电传导给用电器就很不现实。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水发电设备，通过增加粗格栅池、细格栅池、沉淀池以及蓄电装置，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水发电设备，包括污水进口、蓄水池、水轮机和发电机，所述污水进口安装在粗格栅池左侧，所述粗格栅池的右侧连接有细格栅池，所述细格栅池的右侧连接有沉淀池，所述沉淀池的右侧连接有蓄水池，所述蓄水池的底端设置有出水阀门，所述出水阀门内部设置有控制单元，所述出水阀门下方连接有出水管道，所述出水管道内部设置有水轮机，所述水轮机连接有发电机、变电器、输电装置和蓄电装置。
进一步地，所述水轮机的输出端与发电机的输入端连接，所述发电机的输出端与变电器的输入端连接，所述变电器的输出端与输电装置输入端连接，所述输电装置输出端与蓄电装置输入端连接。
进一步地，所述出水管道的角度为90°。
进一步地，所述控制单元包括重量传感器、微型处理芯片和储存器。
进一步地，所述微型处理芯片与重量传感器以及储存器连接。
本实用新型的有益效果：本实用新型的一种污水发电设备，通过增加粗格栅池、细格栅池以及沉淀池可以对生活污水进行很好的过滤，使污水在后续的发电过程中起到更好的效果，通过增加蓄电装置，实现了对电能的储存，整体设计巧妙，提高了市场竞争力，达到了结构简单、设计合理且外形美观的目的。
