申请日2015.09.18
公开(公告)日2016.02.17
IPC分类号E03F7/10
摘要
本实用新型提供一种污水管道疏通设备，包括驱动装置、传动装置和螺旋传送盘，所述驱动装置包括控制单元和电机，所述传动装置安装在驱动装置的前方，所述螺旋传送盘安装在排污管道内，所述传动装置与螺旋传送盘相连接，所述排污管道的内部设置有重量传感器和流量传感器;与现有技术相比，本实用新型具有如下的有益效果：通过电机带动螺旋传送盘，在传输污水的通过，会带动污水旋转，从而产生离心力，进而自动打散污水中的垃圾杂物，防止堵塞排污管道，通过增加流量传感器和重量传感器，可根据污水的多少或污水的流速，自动调节电机转速，使用方便，便于操作，稳定性好，可靠性高。

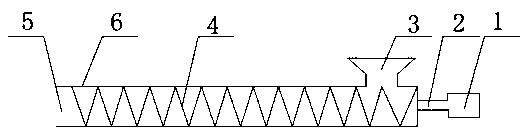

摘要附图
权利要求书
1.一种污水管道疏通设备，包括驱动装置、传动装置和螺旋传送盘，其特征在于：所述驱动装置包括控制单元和电机，所述控制单元包括微型处理芯片、储存器和电机转速控制模块，所述传动装置安装在驱动装置的前方，所述螺旋传送盘安装在排污管道内，所述传动装置与螺旋传送盘相连接，所述排污管道上方设置有污水进口，所述排污管道的左端设置有污水出口，所述排污管道的内部设置有重量传感器和流量传感器。
2.根据权利要求1所述的一种污水管道疏通设备，其特征在于：所述电机是三相交流异步电动机。
3.根据权利要求1所述的一种污水管道疏通设备，其特征在于：所述设置在排污管道内部的重量传感器和流量传感器设有多个。
4.根据权利要求1所述的一种污水管道疏通设备，其特征在于：所述重量传感器和流量传感器与微型处理芯片信号相连。
5.根据权利要求1所述的一种污水管道疏通设备，其特征在于：所述微型处理芯片与储存器以及电机转速控制模块电性连接。
6.根据权利要求1所述的一种污水管道疏通设备，其特征在于：所述微型处理芯片通过电机转速控制模块与电机相连。
说明书
一种污水管道疏通设备
技术领域
本实用新型是一种污水管道疏通设备，属于建筑雨水污水管道的清理疏通设备领域。
背景技术
建筑污水管道的水大多来自居民的生活用废水，这其中不仅含有大量人们在洗手、洗脸、洗头等日常清洁时掉落的毛发，而且含有大量从家庭或者餐馆排出的餐厨油脂。建筑污水管道中的油脂多为动物油脂，这些动物油脂是非常容易凝固的饱和脂肪，在冬天气温一降低马上就会发生凝固，凝固的同时会连接其它头发等垃圾杂物形成类似于钢筋混凝土的结实结构，这种结构非常容易导致建筑污水管堵塞。
目前，对较小管径的管道，可以采用疏通车进行疏通，但对于大管径的管道疏通没有很好的办法，通常采用人工清理，费时费力，而且必须停水作业。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水管道疏通设备，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水管道疏通设备，包括驱动装置、传动装置和螺旋传送盘，所述驱动装置包括控制单元和电机，所述控制单元包括微型处理芯片、储存器和电机转速控制模块，所述传动装置安装在驱动装置的前方，所述螺旋传送盘安装在排污管道内，所述传动装置与螺旋传送盘相连接，所述排污管道上方设置有污水进口，所述排污管道的左端设置有污水出口，所述排污管道的内部设置有重量传感器和流量传感器。
进一步地，所述电机是三相交流异步电动机。
进一步地，所述设置在排污管道内部的重量传感器和流量传感器设有多个。
进一步地，所述重量传感器和流量传感器与微型处理芯片信号相连。
进一步地，所述微型处理芯片与储存器以及电机转速控制模块电性连接。
进一步地，所述微型处理芯片通过电机转速控制模块与电机相连。
本实用新型的有益效果：本实用新型的一种污水管道疏通设备，通过电机带动螺旋传送盘，在传输污水的通过，会带动污水旋转，从而产生离心力，进而自动打散污水中的垃圾杂物，防止堵塞排污管道，通过增加流量传感器和重量传感器，可根据污水的多少或污水的流速，自动调节电机转速，使用方便，便于操作，稳定性好，可靠性高。
