申请日2015.09.18
公开(公告)日2016.03.09
IPC分类号C02F1/30; C02F1/36
摘要
本实用新型提供一种激光和超声波处理油田废水中石油类设备，该激光和超声波处理油田废水中石油类设备包括金属管件、激光组件、超声波发生器、换能器和反光管，该金属管件连接在油田采出液输送管线上，该激光组件位于该金属管件的一侧，该反光管位于该金属管件的内部，该反光管的外径与该金属管件内径紧密相连，该换能器位于该金属管件的外部，该换能器与该金属管件外径紧密相连，该超声波发生器连接于该换能器。该激光和超声波处理油田废水中石油类设备可以安放在油田注、采、输系统中的任何位置,装置简单，工作时安装与拆卸方便，性能可靠，操作维护方便。

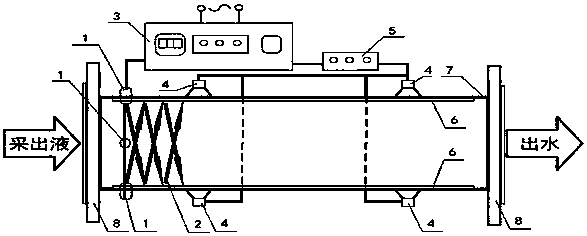

摘要附图
权利要求书
1.一种激光和超声波处理油田废水中石油类设备，其特征在于，该激光和超声波处理油田废水中石油类设备包括金属管件、激光组件、超声波发生器、换能器和反光管，该金属管件连接在油田采出液输送管线上，该激光组件位于该金属管件的一侧，该反光管位于该金属管件的内部，该反光管的外径与该金属管件内径紧密相连，该换能器位于该金属管件的外部，该换能器与该金属管件外径紧密相连，该超声波发生器连接于该换能器。
2.根据权利要求1所述的一种激光和超声波处理油田废水中石油类设备，其特征在于，该激光和超声波处理油田废水中石油类设备还包括法兰，该金属管件通过该法兰与油田采出液输送管线相连，使采出液从其内部流过。
3.根据权利要求1所述的一种激光和超声波处理油田废水中石油类设备，其特征在于，该激光和超声波处理油田废水中石油类设备还包括调控器，该激光组件通过电缆与该调控器相连，该调控器控制该激光组件发射出的激光束在该反光管内经多次反射后形成光柱效果。
4.根据权利要求3所述的一种激光和超声波处理油田废水中石油类设备，其特征在于，该超声波发生器通过电缆与该调控器相连，该调控器控制该超声波发生器与该换能器共同产生超声波。
5.根据权利要求1所述的一种激光和超声波处理油田废水中石油类设备，其特征在于，在横截面上,该激光组件发射出的激光束的激光方向与该反光管的直径之间有一定的夹角。
6.根据权利要求1所述的一种激光和超声波处理油田废水中石油类设备，其特征在于，在横纵截面上,该激光组件发射出的激光束的激光入射方向向采出液的水流方向偏转一个角度。
说明书
一种激光和超声波处理油田废水中石油类设备
技术领域
本实用新型涉及油田废水中石油类处理设备，尤其是一种应用激光和超声波共同作用处理油田废水中石油类的设备。
背景技术
环境水中石油类来自工业废水和生活污水的污染。工业废水中石油类(各种烃类的混合物)污染物主要来自原油的开采、加工、运输以及各种炼制油的使用等行业。石油类碳氢化合物漂浮于水体表面，将影响空气与水体界面氧的交换;分散于水中以及吸附于悬浮微粒上或以乳化状态存在于水中的油，它们被微生物氧化分解，将消耗水中的溶解氧，使水质恶化。石油类中所含的芳烃类虽较烷烃类少，但其毒性要大得多。
根据水中石油类来源等因素，水中石油类的处理可以分为物理方法、化学方法、、微生物保护方法等几种。具体为隔油。浮选、破乳、吸收、吸附、微生物分解。
但上述一些方法不是去除效率低、就是花费较为昂贵。集中式处理无法做到从源头治理。而且像某些化学方法(破乳剂)的使用，也给环境治理带来新的负担。因此，需要一种现场使用的物理处理设备，对油田废水中石油类从源头进行分布式处理。为此我们发明了一种新的激光和超声波处理油田废水中石油类设备，解决了以上技术问题。
实用新型内容
本实用新型的目的是提供一种应用激光和超声波共同作用处理油田废水中石油类的设备，安全性高，有效处理废水中石油类的含量，拆装方便。
本实用新型的目的可通过如下技术措施来实现：
该激光和超声波处理油田废水中石油类设备包括金属管件、激光组件、超声波发生器、换能器和反光管，该金属管件连接在油田采出液输送管线上，该激光组件位于该金属管件的一侧，该反光管位于该金属管件的内部，该反光管的外径与该金属管件内径紧密相连，该换能器位于该金属管件的外部，该换能器与该金属管件外径紧密相连，该超声波发生器连接于该换能器。
本实用新型的目的还可通过如下技术措施来实现：
进一步，该激光和超声波处理油田废水中石油类设备还包括法兰，该金属管件通过该法兰与油田采出液输送管线相连，使采出液从其内部流过。
进一步，该激光和超声波处理油田废水中石油类设备还包括调控器，该激光组件通 过电缆与该调控器相连，该调控器控制该激光组件发射出的激光束在该反光管内经多次反射后形成光柱效果。
进一步，该超声波发生器通过电缆与该调控器相连，该调控器控制该超声波发生器与该换能器共同产生超声波。
进一步，在横截面上,该激光组件发射出的激光束的激光方向与该反光管的直径之间有一定的夹角。
进一步，在横纵截面上,该激光组件发射出的激光束的激光入射方向向采出液的水流方向偏转一个角度。
本实用新型中的激光和超声波处理油田废水中石油类设备，安全性高,该装置涉及电子、光电子产品为中、低功率器件,工作时不会产生电火花，满足油田防爆要求。激光器发射出的激光束在反光管内经多次反射后形成光柱效果，大大增加了激光束与SRB菌的接触面积。在超声波的作用下，激光与超声波之间相互作用。强化了激光的反射、折射、和散射，引起了激光的强烈发散。扩大了激光的作用范围。该装置可以安放在油田注、采、输系统中的任何位置，装置简单，工作时安装与拆卸方便，性能可靠，操作维护方便。
