申请日2015.09.18
公开(公告)日2016.03.23
IPC分类号C02F1/44; C02F1/469
摘要

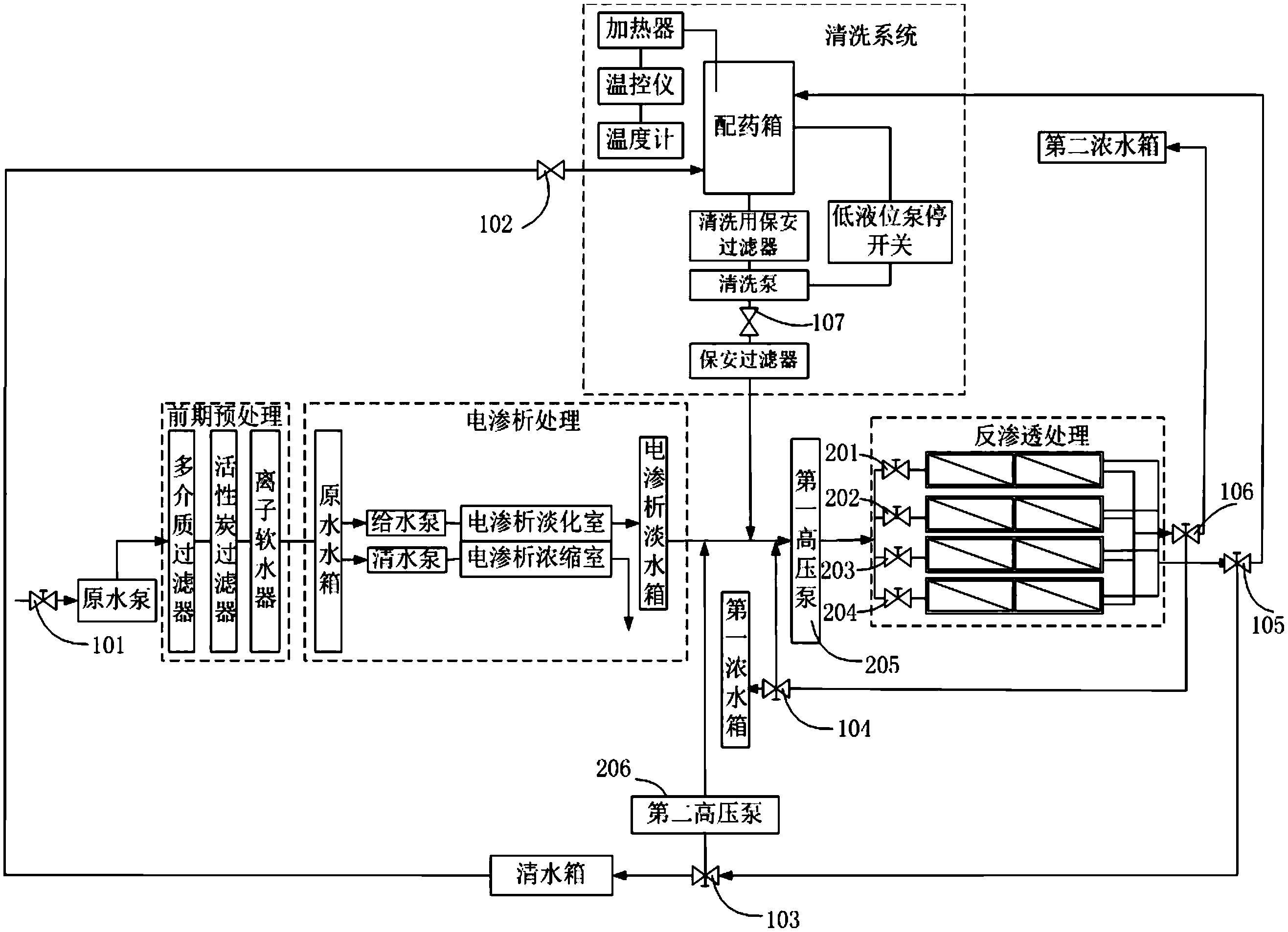

本实用新型公开一种电渗析反渗透净水处理设备，包括原水阀门、原水泵、前期预处理系统、第一高压泵和反渗透处理系统，以及清水箱和第一浓水箱;还包括电渗析处理系统、第一三通阀和第二三通阀;原水阀门、原水泵、前期预处理系统、电渗析处理系统、第一高压泵和反渗透处理系统顺次连接;反渗透处理系统的清水出口通过第一三通阀连接清水箱，浓水出口通过第二三通阀连接第一浓水箱;第一浓水箱连通电渗析处理系统。将反渗透与电渗析有效结合，电渗析排出的淡水再次经反渗透处理得到反渗透清水，反渗透浓水进入电渗析处理系统，进行下一次净水，节约了水资源，而且二者结合能够适用于不同地区含盐量及硬度变化范围较大的污水的处理。
摘要附图
权利要求书
1.一种电渗析反渗透净水处理设备，包括：原水阀门(101)、原水泵、前期预处理系统、第一高压泵(205)和反渗透处理系统，以及，清水箱和第一浓水箱;其特征在于，还包括：电渗析处理系统、第一三通阀(105)和第二三通阀(106);所述原水阀门(101)、原水泵、前期预处理系统、电渗析处理系统、第一高压泵(205)和反渗透处理系统顺次连接;所述反渗透处理系统的清水出口通过第一三通阀(105)连接清水箱，所述反渗透处理系统的浓水出口通过第二三通阀(106)连接第一浓水箱;所述第一浓水箱连通所述电渗析处理系统。
2.如权利要求1所述的电渗析反渗透净水处理设备，其特征在于，所述电渗析处理系统包括原水水箱、给水泵、清水泵、电渗析器和电渗析淡水箱;所述电渗析器具有电渗析淡化室和电渗析浓缩室;所述前期预处理系统与所述原水水箱连通，所述原水水箱通过给水泵和清水泵分别与电渗析淡化室和电渗析浓缩室连通，所述电渗析淡化室通过所述电渗析淡水箱与所述第一高压泵连通;所述第一浓水箱连通所述原水水箱。
3.如权利要求1所述的电渗析反渗透净水处理设备，其特征在于，还包括清洗系统、清洗进水阀(102)和第二浓水箱;所述清水箱通过所述清洗进水阀(102)连通所述清洗系统，所述清洗系统的出水端连通所述第一高压泵(205)，所述反渗透处理系统的清水出口还通过第一三通阀(105)连接清洗系统，所述反渗透处理系统的浓水出口还通过第二三通阀(106)连接第二浓水箱。
4.如权利要求1所述的电渗析反渗透净水处理设备，其特征在于，还包括：第二高压泵(206)、第三三通阀(104)和第四三通阀(103)，所述第二高压泵(206)连接在所述第四三通阀(103)与第一高压泵(205)之间，所述第四三通阀(103)还分别连接所述清水箱及所述第一三通阀(105);所述第三三通阀(104)分别连接所述第二三通阀(106)、第一浓水箱及第一高压泵(205)。
5.如权利要求1所述的电渗析反渗透净水处理设备，其特征在于，所述反渗透处理系统包括多组反渗透膜(219)及多个进水阀，所述进水阀的 个数与所述反渗透膜(219)的组数相同，每一个进水阀控制一组反渗透膜(219)的净水，所述多个进水阀分别连通所述第一高压泵(205)。
6.如权利要求1所述的电渗析反渗透净水处理设备，其特征在于，所述前期预处理系统包括顺次连接的多介质过滤器、活性炭过滤器和离子软水器;所述原水泵连接所述多介质过滤器，所述离子软水器连接所述电渗析处理系统。
7.如权利要求1-6任一所述的电渗析反渗透净水处理设备，其特征在于，所述清洗系统包括依次连接的配药箱、清洗用保安过滤器、清洗泵和保安过滤器;所述清水箱通过所述清洗进水阀(102)连通所述配药箱;所述保安过滤器连通所述第一高压泵(205);所述反渗透处理系统的清水出口通过第一三通阀(105)连接所述配药箱。
8.如权利要求7所述的电渗析反渗透净水处理设备，其特征在于，所述清洗系统还包括依次连接的温度计、温控仪和加热器，所述温度计的探针设于所述配药箱内;所述加热器的加热棒设于所述配药箱内。
9.如权利要求7所述的电渗析反渗透净水处理设备，其特征在于，所述清洗系统还包括流量控制阀(107)，所述流量控制阀(107)连接在所述配药箱及所述清洗用保安过滤器之间。
10.如权利要求7所述的电渗析反渗透净水处理设备，其特征在于，所述清洗系统还包括低液位泵停开关，所述低液位泵停开关连接在所述配药箱及所述清洗泵之间。
说明书
一种电渗析反渗透净水处理设备
技术领域
本实用新型属于污水处理技术领域，具体地说，涉及一种电渗析反渗透净水处理设备。
背景技术
众所周知，反渗透处理能够适用于较大范围含盐量的水质，但是含盐量越高，渗透压越高，需要的压力也越高，对高压泵、各种容器及管道都有更高的要求，同时产水率也降低，为了防止反渗透处理中膜的堵塞，对进水硬度要求很高，一般需要对原水进行前期预处理，在水含盐量和硬度较高的地方，不太适用于反渗透处理进行净水。
电渗析净水通常需要根据不同地区的水样设计合适的电渗透器，否则，如果进水含盐量波动太大，进水含盐量比电渗透器设置的值高出太多，产出的水含盐量达不到要求，如果进水含盐量比电渗透器设置的值低出太多，产出的水容易极化，PH值达不到要求。
发明内容
有鉴于此，本实用新型所要解决的技术问题是提供了一种电渗析反渗透净水处理设备，将反渗透与电渗析结合起来，以适用于水质含盐量及硬度变化范围较大的地区的净水。
为了解决上述技术问题，本实用新型公开了一种电渗析反渗透净水处理设备，包括：原水阀门、原水泵、前期预处理系统、第一高压泵和反渗透处理系统，以及，清水箱和第一浓水箱;还包括：电渗析处理系统、第一三通阀和第二三通阀;原水阀门、原水泵、前期预处理系统、电渗析处理系统、第一高压泵和反渗透处理系统顺次连接;反渗透处理系统的清水出口通过第一三通阀连接清水箱，反渗透处理系统的浓水出口通过第二三通阀连接第一浓水箱;第一浓水箱连通电渗析处理系统。
在其中一优选方案中，电渗析处理系统包括原水水箱、给水泵、清水泵、电渗析器和电渗析淡水箱;电渗析器具有电渗析淡化室和电渗析浓缩室;前期预处理系统与原水水箱连通，原水水箱通过给水泵和清水泵分别与电渗析淡化室和电渗析浓缩室连通，电渗析淡化室通过电渗析淡水箱与第一高压泵连通;第一浓水箱连通原水水箱。
在其中一优选方案中，还包括清洗系统、清洗进水阀和第二浓水箱;清水箱通过清洗进水阀连通清洗系统，清洗系统的出水端连通第一高压泵，反渗透处理系统的清水出口还通过第一三通阀连接清洗系统，反渗透处理系统的浓水出口还通过第二三通阀连接第二浓水箱。
在其中一优选方案中，还包括：第二高压泵、第三三通阀和第四三通阀，第二高压泵连接在第四三通阀与第一高压泵之间，第四三通阀还分别连接清水箱及第一三通阀;第三三通阀分别连接第二三通阀、第一浓水箱及第一高压泵。
在其中一优选方案中，反渗透处理系统包括多组反渗透膜及多个进水阀，进水阀的个数与反渗透膜的组数相同，每一个进水阀控制一组反渗透膜的净水，多个进水阀分别连通第一高压泵。
在其中一优选方案中，前期预处理系统包括顺次连接的多介质过滤器、活性炭过滤器和离子软水器;原水泵连接多介质过滤器，离子软水器连接电渗析处理系统。
在其中一优选方案中，清洗系统包括依次连接的配药箱、清洗用保安过滤器、清洗泵和保安过滤器;清水箱通过清洗进水阀连通配药箱;保安过滤器连通第一高压泵;反渗透处理系统的清水出口通过第一三通阀连接配药箱。
在其中一优选方案中，清洗系统还包括依次连接的温度计、温控仪和加热器，温度计的探针设于配药箱内;加热器的加热棒设于配药箱内。
在其中一优选方案中，清洗系统还包括流量控制阀，流量控制阀连接在配药箱及清洗用保安过滤器之间。
在其中一优选方案中，清洗系统还包括低液位泵停开关，低液位泵停开 关连接在配药箱及清洗泵之间。
与现有技术相比，本实用新型可以获得包括以下技术效果：
1)本实用新型将反渗透与电渗析结合起来，电渗析排出的淡水再次经反渗透处理得到反渗透清水，反渗透浓水进入电渗析处理系统，进行下一次净水，节约了水资源，而且二者结合能够适用于不同地区含盐量及硬度变化范围较大的污水的处理。
2)本实用新型在反渗透处理系统的清水出口及浓水出口分别连接第一三通阀和第二三通阀，利用清水箱储存的清水及清洗系统完成反渗透处理系统的清洗，装置结构简单，降低清洗成本，并能实现良好的清洗效果。
3)本实用新型在第一三通阀和清水箱之间连接第四三通阀，在第二三通阀及第一浓水箱之间连接第三三通阀，通过调节第三三通阀和第四三通阀能够有效地控制电渗析反渗透净水处理设备的出水水质。
4)本实用新型利用每一个进水阀控制一组反渗透膜的方式，当其中一组或二组反渗透膜被堵塞时，只需要打开对应地进水阀，利用清洗系统完成对应反渗透膜的清洗，避免传统的只要其中一组反渗透膜被堵塞，所有的反渗透膜都同时进行清洗的方式，节约清洗资源，避免大量清洗废水的产生。
5)在实现上述效果的同时，本实用新型的优选方案中，还利用前期预处理系统依次对原水进行初步过滤及水质软化，保证产水的高质量。
6)本实用新型中，根据污堵物的性质，打开清洗进水阀，将清水箱的清水导入配药箱中，在配药箱中完成化学清洗剂的配置，之后在第一高压泵的作用下，将化学清洗剂输送入反渗透处理系统中进行清洗，还根据配置的化学清洗剂的性质选择是否进行加热，以加快化学清洗剂的配置，提高清洗效率。
当然，实施本实用新型的任一产品必不一定需要同时达到以上所述的所有技术效果。
