申请日2015.09.18
公开(公告)日2016.04.20
IPC分类号C02F1/24; C02F1/52; C02F1/40
摘要
本实用新型公开了一种酚氰污水自动处理系统，其特征在于：包括智能数字控制仪、输出控制器、电动阀门、液位传感器、液位变送器、参数设定面板、显示面板、气浮混凝装置，所述参数设定面板的输出端接入PID控制器输入端，智能数字控制仪的输出端接入输出控制器的输入端，输出控制器的输出端接入电动阀门和气浮混凝装置，液位传感器检测气浮混凝池的液位并通过液位变送器输入智能数字控制仪。通过智能数字控制仪自动控制酚氰污水池内的水位固定在39%-40%间使气浮混凝装置能连续不间断工作。减轻现场操作工人的劳动强度，确保气浮混凝装置液位的稳定，达到理想的除油效果，保证了酚氰污水处理工程顺利的顺利进行。

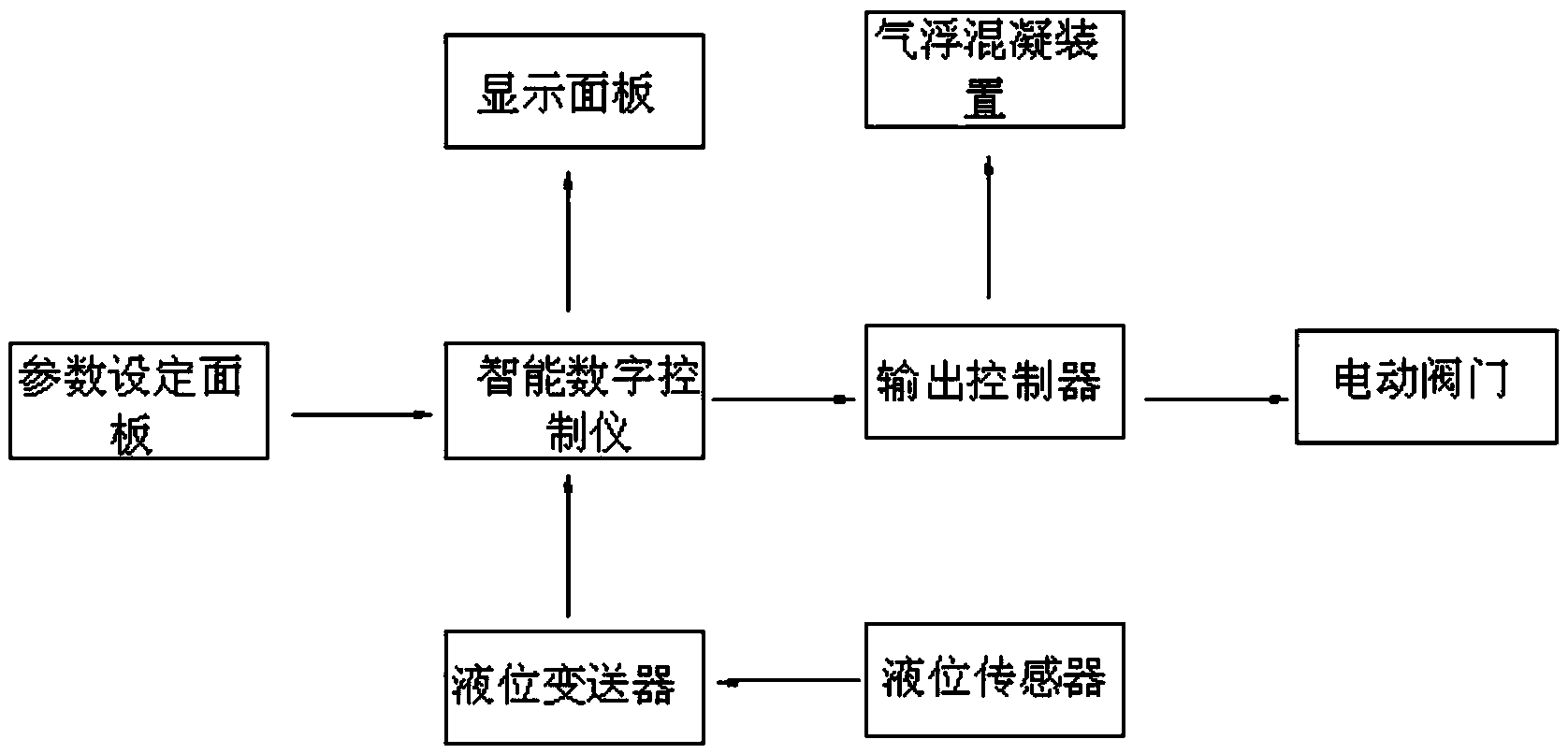

摘要附图
权利要求书
1.一种酚氰污水自动处理系统，其特征在于：包括智能数字控制仪、输出控制器、电动阀门、液位传感器、液位变送器、参数设定面板、显示面板、气浮混凝装置，所述参数设定面板的输出端接入PID控制器输入端，智能数字控制仪的输出端接入输出控制器的输入端，输出控制器的输出端接入电动阀门和气浮混凝装置，液位传感器检测气浮混凝池的液位并通过液位变送器输入智能数字控制仪。
2.根据权利要求1所述的一种酚氰污水自动处理系统，其特征在于：所述智能数字控制仪基于PID控制，由参数设定面板将智能数字控制仪的PID参数设定为：P值设定为45，I值设定为150,D值设定为0。
3.根据权利要求1所述的一种酚氰污水自动处理系统，其特征在于：所述气浮混凝装置为酚氰污水处理装置。
4.根据权利要求1所述的一种酚氰污水自动处理系统，其特征在于：所述智能数字控制仪的输出端还连接有显示面板。
说明书
一种酚氰污水自动处理系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种酚氰污自动水处理系统。
背景技术
煤焦化公司净化车间酚氰污水处理工段的气浮混凝装置是从设备厂家整体配套引进的设备，主要工作原理是将压缩空气与污水在气浮混凝装置内充分混合在一起，让污水中的油污吸附在压缩空气的气泡上，由于油污吸附在气泡上之后比重变轻就慢慢的浮出水面，然后被刮板从水面刮到除油池进行处理。然而刮浮油的刮板只有液位在39℅-41℅才能刮到浮油，气浮混凝装置的液位是靠现场操作工人用出口阀门进行控制，由于工况的变化对液位的影响比较大，现场操作工人也许前一分钟刚调稳，后一分钟液位马上又变了，这样不但工作量大，还经常造成气浮混凝装置的液位不是满流就是液位低。因为气浮混凝装置的刮板高度是固定的，满流就连水和油污一起排到除油池，液位低刮板又刮不到油污，达不到除油效果。
实用新型内容
为了解决上述技术问题，本实用新型旨在提供一种一种酚氰污自动水处理系统。
本实用新型是通过如下技术方案予以实现的：
一种酚氰污水自动处理系统，包括智能数字控制仪、输出控制器、电动阀门、液位传感器、液位变送器、参数设定面板、显示面板、气浮混凝装置，所述参数设定面板的输出端接入PID控制器输入端，智能数字控制仪的输出端接入输出控制器的输入端，输出控制器的输出端接入电动阀门和气浮混凝装置，液位传感器检测气浮混凝池的液位并通过液位变送器输入智能数字控制仪。
所述智能数字控制仪基于PID控制，由参数设定面板将智能数字控制仪的PID参数设定为：P值设定为45，值设定为150,D值设定为0。
所述气浮混凝装置为酚氰污水处理装置。
所述智能数字控制仪的输出端还连接有显示面板。
本实用新型的有益效果是：
与现有技术相比，本实用新型提供的一种酚氰污水自动处理系统，通过智能数字控制仪自动控制酚氰污水池内的水位固定在39%-40%间使气浮混凝装置能连续不间断工作。减轻现场操作工人的劳动强度，确保气浮混凝装置液位的稳定，达到理想的除油效果，保证了酚氰污水处理工程顺利的顺利进行。
