申请日2015.09.17
公开(公告)日2015.12.02
IPC分类号C02F103/18; C02F9/10
摘要
本发明涉及一种火力发电厂燃煤机组脱硫废水零排放系统，依次包括：序批式反应器：将水中的金属离子、硫酸根去除;双介质过滤器：进一步除去水中悬浮物;Na\Cl床：除去水中的钙镁等高价离子;电渗透装置：对废水进行浓缩;高压水泵以及保安过滤器：转移废水，并去除废水中的细小颗粒;一级反渗透以及二级反渗透装置：对电渗析淡水进行进一步脱盐。本发明的优点在于：采用序批式反应器，增加了系统的抗负荷冲击能力，既实现水的澄清，又实现水的调质;采用Na\Cl床的离子选择吸附功能，结晶产物达到工业级纯度;利用电渗析浓水的高含盐量，实现了对Na\Cl床的再生，采用了二级反渗透装置，脱盐效率高、投资省;整个过程无新的物质产生。

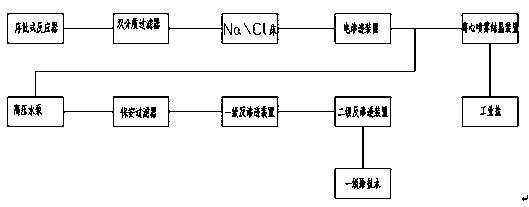

摘要附图
权利要求书
1.一种火力发电厂燃煤机组脱硫废水零排放系统，其特征在于：依次包括：
序批式反应器：利用单减法或者双碱法调节PH值至10-11，将水中的金属离子、硫酸根去除;
双介质过滤器：进一步除去水中悬浮物;
Na\Cl床：除去水中的钙镁等高价离子，提纯待处理废水;
电渗透装置：对废水进行浓缩，使得浓水含盐量达到15%;
高压水泵以及保安过滤器：转移废水，并去除废水中的细小颗粒;
一级反渗透以及二级反渗透装置：对电渗析淡水进行进一步脱盐，使产水水质达到一级除盐水水质标准，该水可作为锅炉补给水清水、工业冷却水使用。
2.根据权利要求1所述的一种火力发电厂燃煤机组脱硫废水零排放系统，其特征在于：还包括离心喷雾结晶装置，所述离心喷雾结晶装置是将电渗透装置处理过的15%含盐量的废水实现固液分离，获得工业盐。
3.根据权利要求2所述的一种火力发电厂燃煤机组脱硫废水零排放系统，其特征在于：所述离心喷雾结晶装置利用电厂的热烟气及排气。
说明书
一种火力发电厂燃煤机组脱硫废水零排放系统
技术领域
本发明涉及一种污水处理领域，特别涉及一种火力发电厂燃煤机组脱硫废水零排放系统。
背景技术
近年以来，我国对新建的火力发电厂的工业废水零排放的要求越来越高，但在实际运行中，由于电厂脱硫废水处理后含盐量高，无法重复利用，一般采用与雨水混合的方法排出厂外。且目前国内外没有成熟的处理脱硫废水技术，已有的脱硫废水零排放技术主要有蒸发器加结晶干燥工艺、正渗透浓缩加结晶干燥工艺、高效反渗透OCRC加结晶干燥等，但是这些技术中普遍存在投资费用高，技术尚未完全成熟的缺点。
发明内容
本发明要解决的技术问题是提供一种提纯精度达标、投资少的火力发电厂燃煤机组脱硫废水零排放系统。
为解决上述技术问题，本发明的技术方案为：一种火力发电厂燃煤机组脱硫废水零排放系统，其创新点在于：依次包括：
序批式反应器：利用单减法或者双碱法调节PH值至10-11，将水中的金属离子、硫酸根去除;
双介质过滤器：进一步除去水中悬浮物;
Na\Cl床：除去水中的钙镁等高价离子，提纯待处理废水;
电渗透装置：对废水进行浓缩，使得浓水含盐量达到15%;
高压水泵以及保安过滤器：转移废水，并去除废水中的细小颗粒;
一级反渗透以及二级反渗透装置：对电渗析淡水进行进一步脱盐，使产水水质达到一级除盐水水质标准，该水可作为锅炉补给水清水、工业冷却水使用。
进一步的，还包括离心喷雾结晶装置，所述离心喷雾结晶装置是将电渗透装置处理过的15%含盐量的废水实现固液分离，获得工业盐。
进一步的，所述离心喷雾结晶装置利用电厂的热烟气及排气。
本发明的优点在于：
(1)本发明一种火力发电厂燃煤机组脱硫废水零排放系统，第一次采用序批式反应器，增加了系统的抗负荷冲击能力，在水的澄清过程中，同时实现了水的调质;采用Na\Cl床的离子选择吸附功能，对待处理废水进行提纯，避免了其他方法存在的最终结晶产物达不到工业级纯度，产品无法利用的问题;利用电渗析浓水的高含盐量，实现了对Na\Cl床的再生，电渗析的淡水，分析采用了二级反渗透装置，阶递脱盐，效率高，投资省;整个过程是系统内循环，不加入新的物质，无新的物质产生。
(2)率先采用离心喷雾结晶装置，产品结晶速度快，纯度高。
(3)离心喷雾结晶装置加热的热源利用了电厂的热烟气及排气，节约了能源。
