申请日2015.09.17
公开(公告)日2015.12.02
IPC分类号C02F9/04; C02F1/66; C02F1/52
摘要
本发明涉及一种火力发电厂烟气脱硫废水预处理装置，包括序批式反应器、与序批式反应器连接的清水箱、通过管路A与序批式反应器连接的加药装置A、通过管路B与清水箱连接的加药装置B;序批式反应器内部设有空腔A和空腔B，该空腔A和空腔B内部分别设置防堵曝气管A和防堵曝气管B，并与外部的风机连接;空腔A与废水泵连接，空腔B内部设置滗水装置。本发明的优点在于：火力发电厂烟气脱硫废水预处理装置主要包括序批式反应器、清水箱、加药装置A及加药装置B,并在序批式反应器中实现进水、沉淀和排水三个阶段，同时在进水过程中进行加药处理，排水进入清水箱后加入盐酸进行中和得到成品，结构设置简单且合理。

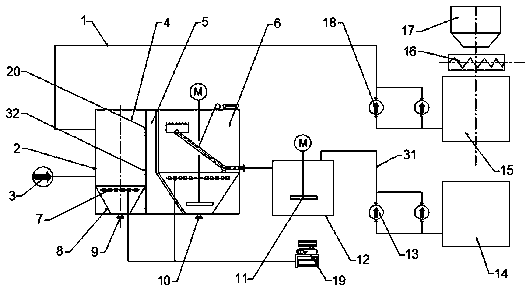

摘要附图
权利要求书
1.一种火力发电厂烟气脱硫废水预处理装置，其特征在于：包括序批式反应器、与序批式反应器连接的清水箱、通过管路A与序批式反应器连接的加药装置A、通过管路B与清水箱连接的加药装置B;
所述序批式反应器包括反应器本体、反应器本体内部通过隔板A分隔的空腔A和空腔B、设置在空腔B内的滗水装置、与空腔A连接的废水泵;所述反应器本体呈中空状，内侧中部安装一隔板A，隔板A上部设置一溢流口;所述空腔A底部设置一污泥斗A，污泥斗A底部设置一排泥口A;所述空腔B底部设置一污泥斗B，污泥斗B底部设置一排泥口B，所述污泥斗B上端设置安装板，安装板上设置固定座;所述滗水装置包括安装在反应器本体上部的滗水器电机、设置在固定座上部的滗水管及出水管、安装在滗水管端部的滗水箱;所述滗水管铰接在固定座上，并与滗水器电机连接;所述出水管与滗水管相连通，并延伸至空腔B外侧;
所述清水箱与出水管连接，内侧中部设置一搅拌器;
所述加药装置A包括通过管路A依次连接的药品贮存箱、螺杆输送机、溶液计量箱及加药泵A，所述管路A的另一端与空腔A连接;
所述加药装置B包括通过管路B依次连接的盐酸计量箱及加药泵B，所述管路B的另一端与清水箱连接。
2.根据权利要求1所述的火力发电厂烟气脱硫废水预处理装置，其特征在于：所述空腔A内设置一防堵曝气管A，空腔B内设置一防堵曝气管B，反应器本体外部设置一风机，所述风机与防堵曝气管A和防堵曝气管B连接。
3.根据权利要求1所述的火力发电厂烟气脱硫废水预处理装置，其特征在于：所述污泥斗B上端靠近隔板A的一侧设置隔板B，所述隔板A与隔板B之间形成一流通腔。
4.根据权利要求1所述的火力发电厂烟气脱硫废水预处理装置，其特征在于：所述污泥斗B靠近流通腔一侧的侧壁上设置出水口。
5.根据权利要求1所述的火力发电厂烟气脱硫废水预处理装置，其特征在于：所述空腔B内侧中部设置一刮泥机。
说明书
一种火力发电厂烟气脱硫废水预处理装置
技术领域
本发明涉及一种火力发电厂烟气脱硫废水预处理装置，属于环境保护与水资源合理利用技术领域。
背景技术
工业排放的二氧化硫是我国大气的主要污染物，二氧化硫是一种毒性气体，又是酸雨形成的重要诱因之一。在国务院确定的“十二五”节能减排目标任务中明确规定，到2015年，全国二氧化硫排放总量要比2010年下降8%。据《2013年环境统计年报》的统计，2013年全国二氧化硫排放总量2043.9万吨，其中火力发电厂的二氧化硫排放量据第一位，占总排放量的38.3%。因此，火力发电厂的烟气脱硫一直都是大气污染防治的重点。2013年出台的《大气污染防治行动计划》对二氧化硫排放提出了更为严格的要求，也促进了火力发电厂烟气脱硫行业的快速发展。截至2014年底，全国已投运火电厂烟气脱硫机组容量约7.6亿千瓦，占全国煤电机组容量的92.1%。
火力发电厂脱硫废水具有PH低，悬浮物含量高且颗粒小的特点，通常还含有重金属、氯化物、硫酸盐等污染物。针对脱硫废水处理，我国在引进烟气脱硫技术时同时引进了石灰中和-硫化物沉淀-絮凝沉降“三联箱”工艺系统，目前该工艺在国内火力发电厂脱硫废水处理中普遍采用。然而，实际应用中发现该方法存在诸多缺陷，主要包括：(1)系统复杂，废水处理在独立的四个反应器中完成，且配置石灰、酸、凝聚剂、助凝剂、有机硫等多套加药装置;(2)均采用机械搅拌装置，转动机械故障多;(3)由于脱硫废水的特性，结构现象严重，导致堵塞等问题严重;(4)当脱硫废水含固率高，超过1%时，系统处理效果不佳;(5)加药系统不可靠，三联箱PH调控能力差。因此急需研制一种系统简单、结构合理且处理效果优良的火力发电厂烟气脱硫废水预处理装置，经检索，未发现与本发明相同或相似的技术方案。
发明内容
本发明要解决的技术问题是提供一种系统简单、结构合理且处理效果优良的火力发电厂烟气脱硫废水预处理装置。
为解决上述技术问题，本发明的技术方案为：一种火力发电厂烟气脱硫废水预处理装置，其创新点在于：包括序批式反应器、与序批式反应器连接的清水箱、通过管路A与序批式反应器连接的加药装置A、通过管路B与清水箱连接的加药装置B;
所述序批式反应器包括反应器本体、反应器本体内部通过隔板A分隔的空腔A和空腔B、设置在空腔B内的滗水装置、与空腔A连接的废水泵;所述反应器本体呈中空状，内侧中部安装一隔板A，隔板A上部设置一溢流口;所述空腔A底部设置一污泥斗A，污泥斗A底部设置一排泥口A;所述空腔B底部设置一污泥斗B，污泥斗B底部设置一排泥口B，所述污泥斗B上端设置安装板，安装板上设置固定座;所述滗水装置包括安装在反应器本体上部的滗水器电机、设置在固定座上部的滗水管及出水管、安装在滗水管端部的滗水箱;所述滗水管铰接在固定座上，并与滗水器电机连接;所述出水管与滗水管相连通，并延伸至空腔B外侧;
所述清水箱与出水管连接，内侧中部设置一搅拌器;
所述加药装置A包括通过管路A依次连接的药品贮存箱、螺杆输送机、溶液计量箱及加药泵A，所述管路A的另一端与空腔A连接;
所述加药装置B包括通过管路B依次连接的盐酸计量箱及加药泵B，所述管路B的另一端与清水箱连接;
进一步的，所述空腔A内设置一防堵曝气管A，空腔B内设置一防堵曝气管B，反应器本体外部设置一风机，所述风机与防堵曝气管A和防堵曝气管B连接。
进一步的，所述污泥斗B上端靠近隔板A的一侧设置隔板B，所述隔板A与隔板B之间形成一流通腔。
进一步的，所述污泥斗B靠近流通腔一侧的侧壁上设置出水口。
进一步的，所述空腔B内侧中部设置一刮泥机。
本发明的优点在于：
(1)火力发电厂烟气脱硫废水预处理装置主要包括序批式反应器、清水箱、加药装置A及加药装置B,并在序批式反应器中实现进水、沉淀和排水三个阶段，同时在进水过程中进行加药处理，排水进入清水箱后加入盐酸进行中和得到成品，结构设置简单且合理，同时该装置可设置多组，保证工作的连续性。
(2)空腔A内设置一防堵曝气管A，空腔B内设置一防堵曝气管B，并与一风机连接，能够有效的实现空气搅拌，使得搅拌时间短、效率高，同时防堵曝气管具有超低能耗，安全且环保。
(3)污泥斗B上端靠近隔板A的一侧设置隔板B，隔板A与隔板B之间形成一流通腔，污泥斗B靠近流通腔一侧的侧壁上设置出水口，使空腔A内的液体从隔板A上的溢流口流出后进过流通腔从出水口进入空腔B内，结构设置合理。
(4)空腔B内侧中部设置一刮泥机，能够有效刮除沉淀在污泥斗B底部的沉淀物，并通过排泥口B排出，工作效率高。
