申请日2015.09.07
公开(公告)日2016.02.03
IPC分类号C02F11/12
摘要
本实用新型公开了一种应用于生态河道的污泥烘干机，包括烘干机和输入绞龙，烘干机连接输入绞龙，烘干机包括烘干机壳，烘干机壳内设有转筒和转动主轴，转筒连接转动主轴，转动主轴上设有切割叶片，切割叶片上连接有推进斜板，烘干机壳的右端连接有排气管和出泥管，出泥管连接有出泥漏斗，出泥漏斗连接有卸料器入管，卸料器入管连接有卸料器，卸料器的上端连接有引风机入管，引风机入管连接有引风机，卸料器的下端连接有卸料器出管，卸料器出管连接有出泥绞龙。通过转筒地转动，使污泥与热气对流和接触热交换，并加速污泥的蒸干速度，提高工作效率。烘干好的污泥通过卸料器顺利进入出泥绞龙，得到块状或者粉末状的晶体，达到变废为宝的效果。

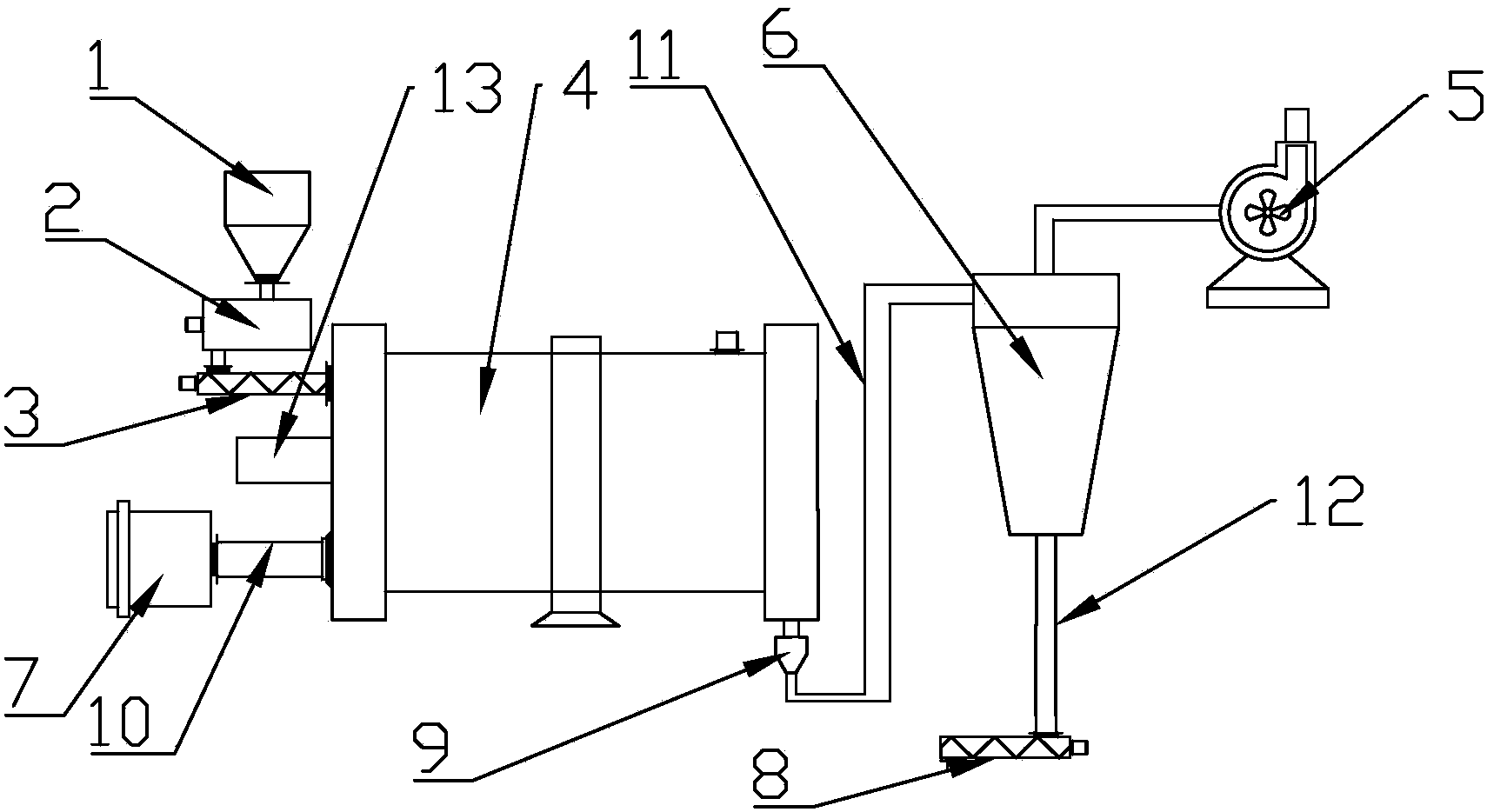

摘要附图
权利要求书
1.一种应用于生态河道的污泥烘干机，包括烘干机和输入绞龙，其特征在于：所述烘干机连接所述输入绞龙，所述输入绞龙包括绞龙机体，所述绞龙机体内设有空心轴和螺旋叶片，所述空心轴的两端连接有端轴，所述空心轴内设有导流装置，所述烘干机包括烘干机壳，所述烘干机壳内设有转筒和转动主轴，所述转筒连接所述转动主轴，所述转动主轴连接有旋转电机，所述转动主轴上设有切割叶片，所述切割叶片上连接有推进斜板，所述烘干机壳的左端连接有入泥管和热气进气管，所述入泥管连接所述输入绞龙，所述热气进气管连接有煤气发生炉，所述烘干机壳的右端连接有排气管和出泥管，所述出泥管连接有出泥漏斗，所述出泥漏斗连接有卸料器入管，所述卸料器入管连接有卸料器，所述卸料器的上端连接有引风机入管，所述引风机入管连接有引风机，所述卸料器的下端连接有卸料器出管，所述卸料器出管连接有出泥绞龙。
2.根据权利要求1所述一种应用于生态河道的污泥烘干机，其特征在于：所述烘干机壳的夹层中设有导热油冷凝管，所述导热油冷凝管的上端连接导热油入口，所述导热油冷凝管的另一端连接有导热油出口。
3.根据权利要求1所述一种应用于生态河道的污泥烘干机，其特征在于：所述引风机包括引风机体，所述引风机体上设有引风入口和引风出口，所述引风出口连接所述引风机入管。
4.根据权利要求3所述一种应用于生态河道的污泥烘干机，其特征在于：所述引风机体内设有引风机旋转叶片，所述引风机体的下端连接有底座，所述底座固定所述引风机体。
5.根据权利要求1所述一种应用于生态河道的污泥烘干机，其特征在于：所述导流装置包括导流轴，所述导流轴上连接有导流片，所述导流片之间连接有加强肋板，所述导流轴内设有导流管。
6.根据权利要求1所述一种应用于生态河道的污泥烘干机，其特征在于：所述绞龙机体的上端设有绞龙机体入口，所述绞龙机体的下端设有绞龙机体出口,所述绞龙机体出口连接所述烘干机。
7.根据权利要求6所述一种应用于生态河道的污泥烘干机，其特征在于：所述绞龙机体入口连接有脱水机，所述脱水机连接有进泥漏斗。
说明书
一种应用于生态河道的污泥烘干机
技术领域
本实用新型涉及一种应用于生态河道的污泥烘干机。
背景技术
水下淤泥通常是指粘土、泥沙、有机质及其各种矿物质的混合物，经过长时间的物理、化学及生物等作用沉积水底所形成。水下淤泥能够反映水体演化的历史过程，是河流、湖泊和河流入海口滩涂等自然水体生态系统的重要组成部分。水下淤泥的污染可以分为有机污染和无机污染，无机污染又分为氮磷等富营养化物质污染和重金属污染，它们具有长期性、积累性、潜伏性和不可逆性等特点，能够通过食物链成千百倍地富集，最终危害人体的健康。水下污泥可以通过脱水、烘干等处理步骤，变废为宝，通过污泥烘干机将污泥烘干，变成人们所需的营养肥料。
实用新型内容
本实用新型的目的在于提供一种应用于生态河道的污泥烘干机，该机器结构简单、科学便利、针对性强、自动化程度高、工作效率高。脱水机先对污泥进行脱水处理，经过输入绞龙进入烘干机，对污泥进行高压热气烘干，最终在出泥绞龙的出口得到块状或者粉末状的晶体，达到变废为宝的效果。
为了解决上述技术问题，采用如下技术方案：
一种应用于生态河道的污泥烘干机，包括烘干机和输入绞龙，烘干机连接输入绞龙，输入绞龙包括绞龙机体，绞龙机体内设有空心轴和螺旋叶片，空心轴的两端连接有端轴，空心轴内设有导流装置，烘干机包括烘干机壳，烘干机壳内设有转筒和转动主轴，转筒连接转动主轴，转动主轴连接有旋转电机，转动主轴上设有切割叶片，切割叶片上连接有推进斜板，烘干机壳的左端连接有入泥管和热气进气管，入泥管连接输入绞龙，热气进气管连接有煤气发生炉，烘干机壳的右端连接有排气管和出泥管，出泥管连接有出泥漏斗，出泥漏斗连接有卸料器入管，卸料器入管连接有卸料器，卸料器的上端连接有引风机入管，引风机入管连接有引风机，卸料器的下端连接有卸料器出管，卸料器出管连接有出泥绞龙。将脱水处理后的污泥经过输入绞龙进入烘干机，烘干机连接有煤气发生炉。通过煤气发生炉产生的高压热气进入烘干机内，并通过转筒地转动作用，污泥不断地在烘干机内翻转，使污泥与热气对流和接触热交换，并通过转动主轴上切割叶片的切割、搅拌和粉碎作用，使污泥受热更加均匀，加速污泥的蒸干速度，提高工作效率。通过推进斜板，使蒸干的污泥随着转动主轴不断向前推进，从而避免污泥在转筒内粘着，板结。烘干好的污泥通过卸料器顺利进入出泥绞龙，得到块状或者粉末状的晶体，达到变废为宝的效果。
进一步，烘干机壳的夹层中设有导热油冷凝管，导热油冷凝管的上端连接导热油入口，导热油冷凝管的另一端连接有导热油出口。当烘干结束后，对烘干机进行冷凝作用，使机体内部的零件不会因为长期受热而损坏，延长了机体的使用寿命。
进一步，引风机包括引风机体，引风机体上设有引风入口和引风出口，引风出口连接引风机入管。
进一步，引风机体内设有引风机旋转叶片，引风机体的下端连接有底座，底座固定引风机体。
进一步，导流装置包括导流轴，导流轴上连接有导流片，导流片之间连接有加强肋板，导流轴内设有导流管。导流装置可以使污泥顺利地通过输入绞龙，使之不会在输入绞龙内堵塞。
进一步，绞龙机体的上端设有绞龙机体入口，绞龙机体的下端设有绞龙机体出口，绞龙机体出口连接烘干机。
进一步，绞龙机体入口连接有脱水机，脱水机连接有进泥漏斗。脱水机先行对污泥进行脱水处理，为下一步地烘干工作做准备。
由于采用上述技术方案，具有以下有益效果：
本实用新型为一种应用于生态河道的污泥烘干机，该机器结构简单、科学便利、针对性强、自动化程度高、工作效率高。将收集的水下污泥加入到进泥漏斗，经过脱水机地脱水，去除了大部分的水分。将脱水处理后的污泥经过输入绞龙进入烘干机。烘干机连接有煤气发生炉，通过煤气发生炉产生的高压热气进入烘干机内，并通过转筒的转动作用，污泥不断地在烘干机内翻转，使污泥与热气对流和接触热交换，并通过转动主轴上切割叶片的搅拌和粉碎作用，使污泥受热更加均匀，加速污泥的蒸干速度，提高工作效率。通过推进斜板，使蒸干的污泥随着转动主轴不断向前推进，从而避免污泥在转筒内粘着，板结。烘干好的污泥通过卸料器顺利进入出泥绞龙，得到块状或者粉末状的晶体，达到变废为宝的效果。
