申请日2015.09.03
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
一种新型生活污水处理装置，其中：依次包括粗格栅池、隔油沉渣池、预曝气调节池、过滤池、消毒池、回用水池和污泥池，所述隔油沉渣池底部设有沉渣回路与污泥池连接，所述预曝气调节池和过滤池之间还设有免维护的人工湿地，所述人工湿地在左右两侧分别设有第一均质排水装置和第二均质排水装置，所述第一均质排水装置与第二均质排水装置之间由上至下依次设有植被层、第一填料层、第二填料层、第三填料层。本实用新型处理能耗低，主要使用绿化用地，占地小，后续处理增加过滤池，多一层污水处理保障。

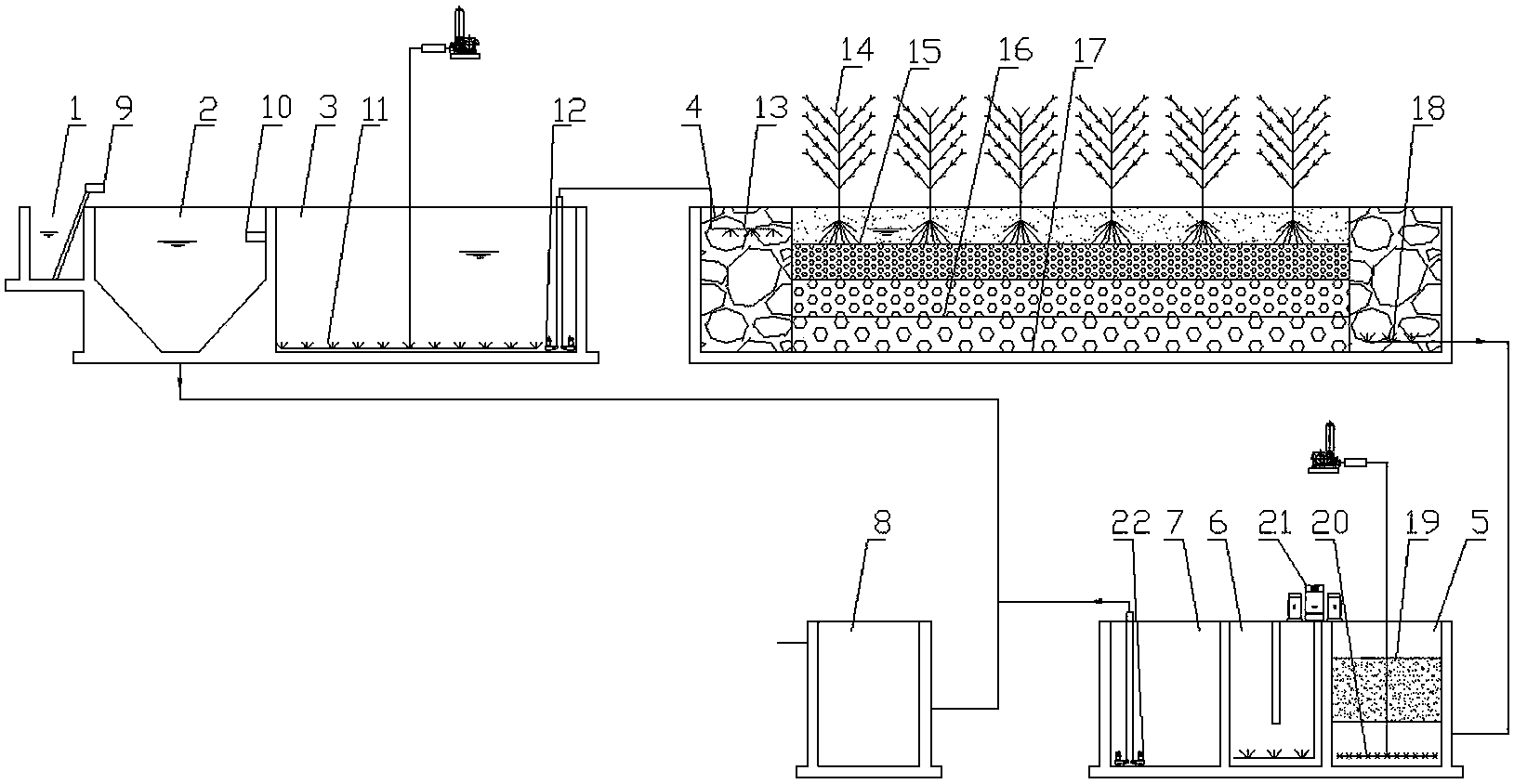

摘要附图
权利要求书
1.一种新型生活污水处理装置，其特征是：依次包括粗格栅池、隔油沉渣池、预曝气调节池、过滤池、消毒池、回用水池和污泥池，所述隔油沉渣池底部设有沉渣回路与污泥池连接，所述预曝气调节池和过滤池之间还设有免维护的人工湿地，所述人工湿地在左右两侧分别设有第一均质排水装置和第二均质排水装置，所述第一均质排水装置与第二均质排水装置之间由上至下依次设有植被层、第一填料层、第二填料层、第三填料层，所述第一填料层的填料粒径小于第二填料层的填料粒径，所述第二填料层的填料粒径小于第三填料层的填料粒径，所述预曝气调节池底部设有预曝气装置和污水提升装置，所述污水提升装置与第一均质排水装置连接，所述第二均质排水装置与过滤池连接，所述过滤池中设有模板式过滤装置以及底部的反冲洗装置，所述消毒池上设有二氧化氯消毒装置。
2.根据权利要求1所述的一种新型生活污水处理装置，其特征是：所述粗格栅池中设有回转式粗格栅。
3.根据权利要求1所述的一种新型生活污水处理装置，其特征是：所述隔油沉渣池设有自动转筒式除油装置。
4.根据权利要求1所述的一种新型生活污水处理装置，其特征是：所述回用水池里设有供回用水装置。
说明书
一种新型生活污水处理装置
技术领域
本实用新型涉及生活污水处理领域，特别是一种新型生活污水处理装置。
背景技术
我国是农业大国，有八亿农业人口，很多农村面临生活污水失控的问题，由此带来地表水质量严重下降，农村生活用水困难，人们的健康受到影响，生态平衡遭到破坏，这是目前农村改善生活环境遇到的难题。农村生活污水处理问题是当前农村环境综合整治的重要内容。目前生活污水的生化处理技术已是十分成熟，可供选择的工艺有普通活性污泥法、氧化沟法和人工湿地等，以及一些演变工艺。
人工湿地系统是一个完整的生态系统，它形成了内部的良好循环并具有较好的经济效益和生态效益，具有投资低、出水水质好、抗冲击力强、增加绿地面积、改善和美化生态环境、维护和运行费用低廉等优点。这项技术适合我国国情，尤其适合南方广大中小城市、农村的污水处理，具有广阔的应用前景。
现有技术中的人工湿地处理工艺使用厌氧、好氧和人工湿地处理工艺，占地多，且污水处理后直接排放，得不到有效回用处理。
发明内容
为了克服现有技术的上述缺点，本实用新型的目的是提供处理工艺耗能低、占地小且得到更好的污水处理、增加过滤工艺的一种新型生活污水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种新型生活污水处理装置，其中：依次包括粗格栅池、隔油沉渣池、预曝气调节池、过滤池、消毒池、回用水池和污泥池，所述隔油沉渣池底部设有沉渣回路与污泥池连接，所述预曝气调节池和过滤池之间还设有免维护的人工湿地，所述人工湿地在左右两侧分别设有第一均质排水装置和第二均质排水装置，所述第一均质排水装置与第二均质排水装置之间由上至下依次设有植被层、第一填料层、第二填料层、第三填料层，所述第一填料层的填料粒径小于第二填料层的填料粒径，所述第二填料层的填料粒径小于第三填料层的填料粒径，所述预曝气调节池底部设有预曝气装置和污水提升装置，所述污水提升装置与第一均质排水装置连接，所述第二均质排水装置与过滤池连接，所述过滤池中设有模板式过滤装置以及底部的反冲洗装置，所述消毒池上设有二氧化氯消毒装置。
作为本实用新型的进一步改进：所述粗格栅池中设有回转式粗格栅。所述回转式格栅主要由驱动装置、耙齿机构、清刷机构组成，由一种独特的耙齿装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。
作为本实用新型的进一步改进：所述隔油沉渣池设有自动转筒式除油装置。
与现有技术相比，本实用新型的有益效果是：
1、比现有技术中处理工艺能耗低，主要使用绿化用地，占地小。
2、污水处理在人工湿地进行，人工湿地使用高效人工湿地，污水经过植被层、小粒径第一填料层、中粒第二径填料层、大粒径第三填料层，使污水处理得到更好的处理。
3、人工湿地后续处理增加过滤池，多一层污水处理保障。
