申请日2015.09.03
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
一种新型化妆品废水处理装置，依次包括有粗格栅池、沉渣池、臭氧调节池、物化处理组、第一沉淀池、生物处理组、第二沉淀池、化学处理组、第三沉淀池、过滤池、脱色消毒池、回用水池和污泥池，所述物化处理组按废水流向依次设有一体化气浮装置、一级反应池、二级反应池、三级反应池和四级反应池，所述生物处理组依次包括有厌氧池、水解酸化池和接触氧化池，所述化学处理组为微电解池。本实用新型利用臭氧破坏表面活性基团，采用一体化气浮装置作为预处理，去除了大部分阴离子表面活性剂，避免了产生大量泡沫，增加预处理能力，使后续生化系统运行效果好。

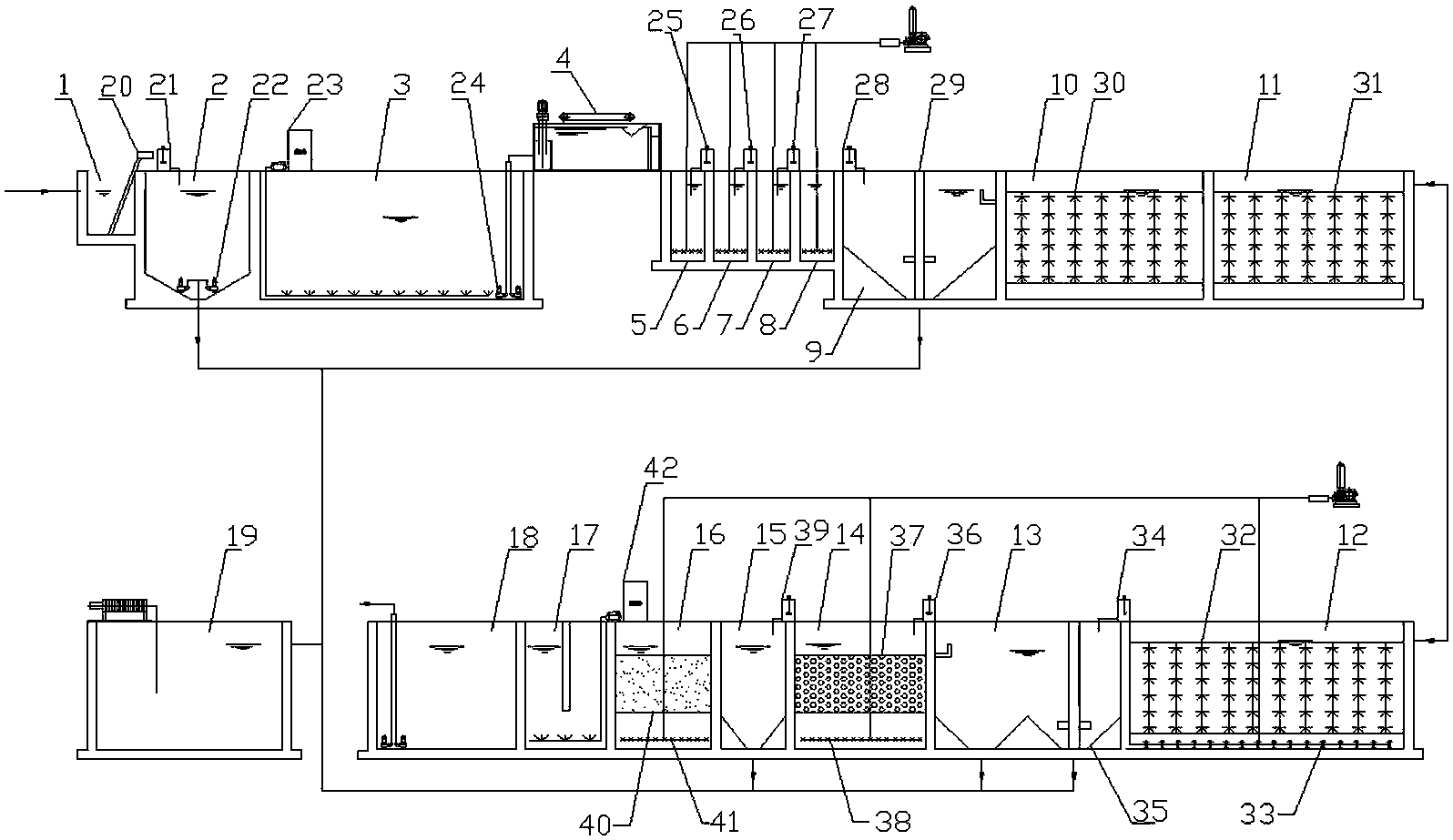

摘要附图
权利要求书
1.一种新型化妆品废水处理装置，其特征是：依次包括有粗格栅池、沉渣池、臭氧调节池、物化处理组、第一沉淀池、生物处理组、第二沉淀池、化学处理组、第三沉淀池、过滤池、脱色消毒池、回用水池和污泥池，所述臭氧调节池上设有第一臭氧加药装置，所述第一臭氧加药装置包括有臭氧发生器和添药装置，所述臭氧发生器和添药装置设有管道伸入臭氧调节池底部，所述物化处理组按废水流向依次设有一体化气浮装置、一级反应池、二级反应池、三级反应池和四级反应池、所述臭氧调节设有废水提升装置与一体化气浮装置相接，所述一级反应池、二级反应池、三级反应池分别设有第一酸加药装置、催化剂加药装置、氧化剂加药装置，所述一至四级反应池底部均设有曝气底盘，所述生物处理组依次包括有厌氧池、水解酸化池和接触氧化池，所述化学处理组为微电解池，所述微电解池内设有模板式微电解装置以及底部设有第一反冲洗装置，在入水口端设有第三酸加药装置，所述第一沉淀池和第二沉淀池内均设有污泥均匀沉降装置和污泥排放回流装置，所述第一沉淀池、第二沉淀池和第三沉淀池在各自入水口端分别设有第二酸加药装置、混凝加药装置和碱加药装置。
2.根据权利要求1所述的一种新型化妆品废水处理装置，其特征是：所述所述第一沉淀池、第二沉淀池和第三沉淀池底部设有支路与污泥池连接。
3.根据权利要求1所述的一种新型化妆品废水处理装置，其特征是：所述过滤池设有模板式过滤装置以及第二反冲洗装置。
4.根据权利要求1所述的一种新型化妆品废水处理装置，其特征是：所述脱色消毒池上设有第二臭氧加药装置。
说明书
一种新型化妆品废水处理装置
技术领域
本实用新型涉及化妆品废水处理领域，特别是一种新型化妆品废水处理装置。
背景技术
化妆品可划分为一般液态单元、膏霜乳液单元、粉单元、气雾剂及有机溶剂单元、蜡单元和其他单元等。化妆品的基础润肤原料主要分为：植物油类、蜡类、合成油脂和脂肪酸、脂肪醇和脂类;此外，还含有乳化剂、增稠剂、抗氧化剂、防腐杀菌剂和香精色素等。化妆品的生产操作单元一般是不连续的，可分为粉碎、研磨、粉末制品混合、、乳化和分散、分离和分级、物料输送、加热和冷却、灭菌和消毒、产品的成型和包装、溶剂的清洗等。除厂内生活污水外，化妆品生产废水主要来源如下：1.清洗冲洗废水，如产品或中间产物的精制过程中的洗涤水，更换产品或是间歇反应时反应设备或反应釜的洗涤用水、洗瓶水等，其中主要成分是原料、产品及中间产物和副产物等;2.产品加工过程工艺排水，生产过程中形成的废水如蒸馏残液、结晶母液、过滤母液等废水。香水类化妆品采用的酒精溶剂需经过加高锰酸钾鼓气过滤、加过氧化氢、加活性炭以及加入香料的步骤。
化妆品生产废水具有如下主要特点;1.废水水量一般不大，但污染物浓度高;2.废水成分复杂;3.生物难降解物质多;4.有毒有害物质多。
现有技术中处理化妆品废水时，进水阴离子表面活性剂高，容易产生气泡，使气泡溢出，同时废水生化性低，使生化系统瘫痪。
发明内容
为了克服现有技术的上述缺点，本实用新型的目的是提供增加预处理能力，避免产生大量泡沫的一种新型化妆品废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种新型化妆品废水处理装置，其中：依次包括有粗格栅池、沉渣池、臭氧调节池、物化处理组、第一沉淀池、生物处理组、第二沉淀池、化学处理组、第三沉淀池、过滤池、脱色消毒池、回用水池和污泥池，所述臭氧调节池上设有第一臭氧加药装置，所述第一臭氧加药装置包括有臭氧发生器和添药装置，所述臭氧发生器和添药装置设有管道伸入臭氧调节池底部，所述物化处理组按废水流向依次设有一体化气浮装置、一级反应池、二级反应池、三级反应池和四级反应池、所述臭氧调节设有废水提升装置与一体化气浮装置相接，所述一级反应池、二级反应池、三级反应池分别设有第一酸加药装置、催化剂加药装置、氧化剂加药装置，所述一至四级反应池底部均设有曝气底盘，所述生物处理组依次包括有厌氧池、水解酸化池和接触氧化池，所述化学处理组为微电解池，所述微电解池内设有模板式微电解装置以及底部设有第一反冲洗装置，在入水口端设有第三酸加药装置，所述第一沉淀池和第二沉淀池内均设有污泥均匀沉降装置和污泥排放回流装置，所述第一沉淀池、第二沉淀池和第三沉淀池在各自入水口端分别设有第二酸加药装置、混凝加药装置和碱加药装置。
作为本实用新型的进一步改进：所述第一沉淀池、第二沉淀池和第三沉淀池底部设有支路与污泥池连接。
作为本实用新型的进一步改进：所述粗格栅池设有回转式粗格栅。所述回转式格栅由一种独特的耙齿装配成一组回转链，在电机减速器的转动下经链轮传动驱耙齿链，进行回转运动，耙齿链的下部浸没于排水沟槽中，当耙齿按工作方向运动时每排横轴耙齿即把液体中的固态颗粒或杂物从液体中分离出来。
作为本实用新型的进一步改进：所述沉渣池底部设有沉渣排放装置，所述沉渣排放装置设有一支路与污泥池连接。
作为本实用新型的进一步改进：所述厌氧池、水解酸化池、接触氧化池内分别设有第一组合生物填料、第二组合生物填料和第三组合生物填料，所述接触氧化池底部还设有曝气装置。
作为本实用新型的进一步改进：所述过滤池设有模板式过滤装置以及第二反冲洗装置。
作为本实用新型的进一步改进：所述脱色消毒池上设有第二臭氧加药装置。
与现有技术相比，本实用新型的有益效果是：增加臭氧调节池，在臭氧调节池内用臭氧破坏表面活性基团，去除大量表面活性剂，同时采用一体化气浮装置作为预处理，去除了大部分阴离子表面活性剂，避免了产生大量泡沫，前处理增加预处理能力，增加可生化性，使后续生化系统运行效果好。增加微电解池，使出水更加稳定，达到排放标准。
