申请日2015.09.01
公开(公告)日2016.02.03
IPC分类号C02F9/14
摘要
本新型公开一种污水处理一体化回用设备,包括能被移动吊装的本体，本体内从左至右依次设置设厌氧段、好氧段以及清水段;厌氧段前端设置栅格，该栅格与厌氧段的污水进口连接;厌氧段和好养段之间设筛网;好氧段与清水段间通过离心泵抽动经好氧段处理后的污水到清水段;好氧段设于本体的中端,好氧段内设置MBR膜处理装置及布气系统,好氧段内的污水经布气系统曝气及MBR膜处理装置生化处理得清水;清水段内设有消毒组件,消毒组件对由好氧段抽到清水段内的清水进行消毒处理得能回用的清水,回用清水由设置在清水段上端的清水出口排放回用。本新型的污水处理一体化回用设备处理效率高、能耗低、污水再生回用、操作简单，维护方便，使用寿命长。

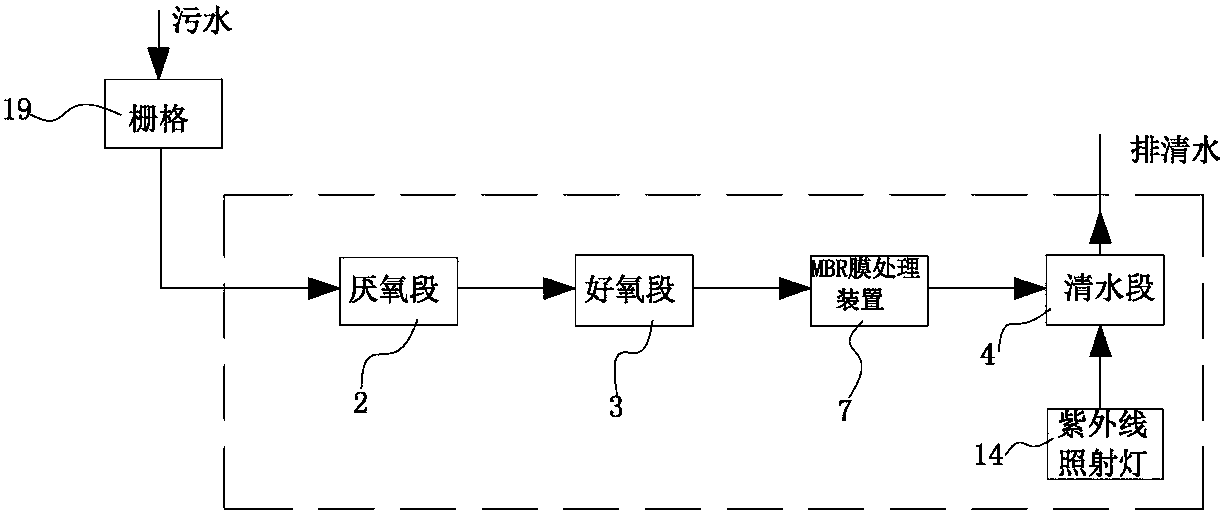

摘要附图
权利要求书
1.一种污水处理一体化回用设备,其特征在于:包括一能被移动吊装的本体,该本体内从左至右依次设置设厌氧段、好氧段以及清水段;所述厌氧段前端设置栅格,该栅格与所述厌氧段的污水进口连接;所述厌氧段和好养段之间设筛网;所述好氧段与所述清水段间通过离心泵抽动经好氧段处理后的污水到清水段;所述好氧段设于本体的中端位置,所述好氧段内设置MBR膜处理装置及布气系统,所述好氧段内的污水经所述布气系统曝气及所述MBR膜处理装置生化处理得清水;所述清水段内设有消毒组件,所述消毒组件对从所述好氧段抽到清水段内的清水进行消毒处理得到能回用的清水,能回用的能回用的清水由设置在所述清水段上端的清水出口排放回用。
2.根据权利要求1所述的一种污水处理一体化回用设备,其特征在于:所述本体为长方体本体,且所述长方体本体的八个顶角位置处均设有供所述本体移动吊装的角件。
3.根据权利要求1所述的一种污水处理一体化回用设备,其特征在于:所述布气系统包括能移动的曝气盘,所述曝气盘置于所述好氧段底端,对好氧段内的污水进行曝气,当移动所述曝气盘至与所述MBR膜处理装置平齐位置时,所述曝气盘能对MBR膜进行冲洗。
4.根据权利要求1所述的一种污水处理一体化回用设备,其特征在于:所述消毒组件为紫外线消毒灯,且所述清水段的两对称的侧壁上设置所述紫外线消毒灯。
5.根据权利要求1-4任意一项所述的一种污水处理一体化回用设备,其特征在于:所述清水段下端设置有设备安装区，该设置安装区内安防气泵和所述离心泵,所述气泵连接所述布气系统,由所述气泵鼓入空气工布气系统曝气。
6.根据权利要求5所述的一种污水处理一体化回用设备,其特征在于:所述厌氧段、好养段、清水段以及设备区均设置有人孔，通过人孔，能进入设备相应区域进行设备维护。
说明书
一种污水处理一体化回用设备
技术领域
本新型涉及检测设备领域，尤其是涉及一种污水处理一体化回用设备。
背景技术
我国随着我国城市化发展战略的实施,中小城镇建设的步伐明显加快。伴随着中小城镇规模和数量的扩大,城镇污水排放量也不断增加。但是受限于国家财力的制约,用于基础设施上的资金在大城市和中小城镇之间的分配严重不平衡,如前期国家、省、市把投资的重点放在支持城市污水处理厂的建设上,对县及以下建制镇污水处理设施建设的扶持较少,再加上中小城镇的经济水平相对较低、环保意识薄弱,污水处理设施的建造与运行远远滞后于形势发展的要求。大量的居民生活污水和粪便污水基本未进行有效处理,就直接排入地下和江河湖泊,对当地水源和周围环境造成严重的污染。由中小城镇污水导致的水污染是严重的,要求治理的力度之大是空前的。由于建立一个污水处理厂需要大量的人力和物力,对于乡镇生活污水的处理成本高,占地面积大,极大的制约了污水处理的发展。
实用新型内容
本实用新型的解决的技术问题是针对上述现有技术中的存在的缺陷，提供一种用于乡镇污水处理的高效、低能耗、能再生的污水处理一体化回用设备。
为解决上述技术问题,本实用新型采取的技术方案如下:一种污水处理一体化回用设备,包括一能被移动吊装的本体，该本体内从左至右依次设置设厌氧段、好氧段以及清水段;所述厌氧段前端设置栅格，该栅格与所述厌氧段的污水进口连接;所述厌氧段和好养段之间设筛网;所述好氧段与所述清水段间通过离心泵抽动经好氧段处理后的污水到清水段;所述好氧段设于本体的中端位置,所述好氧段内设置MBR膜处理装置及布气系统,所述好氧段内的污水经所述布气系统曝气及所述MBR膜处理装置生化处理得清水;所述清水段内设有消毒组件,所述消毒组件对从所述好氧段抽到清水段内的清水进行消毒处理得到能回用的清水,能回用的能回用的清水由设置在所述清水段上端的清水出口排放回用。
作为对上述技术方案的阐述：
在上述技术方案中,所述本体为长方体本体，且所述长方体本体的八个顶角位置处均设有供所述本体移动吊装的角件。
在上述技术方案中,所述厌氧段内设盾式填料，且所述盾式填料竖直悬挂于厌氧段的壁上。
在上述技术方案中，所述布气系统包括能移动的曝气盘，所述曝气盘置于所述好氧段底端，对好氧段内的污水进行曝气，当移动所述曝气盘至与所述MBR膜处理装置平齐位置时，所述曝气盘能对MBR膜进行冲洗。
在上述技术方案中,所述消毒组件为紫外线消毒灯，且所述清水段的两对称的侧壁上设置所述紫外线消毒灯。
在上述技术方案中,所述清水段下端设置有设备安装区，该设置安装区内安防气泵和所述离心泵，所述气泵连接所述布气系统，由所述气泵鼓入空气工布气系统曝气。
在上述技术方案中,所述厌氧段、好养段、清水段以及设备区均设置有人孔，通过人孔，能进入设备相应区域进行设备维护。
本实用新型的有益效果在于：本新型的污水处理一体化回用设备具有处理效率高、能耗低、污水回用再生的特点;并且本新型的设备的厌氧区内安装有盾型填料,盾型填料竖直安装在厌氧区内，提高厌氧菌与污水的接触面积，处理效率提高;MBR膜处理装置置于好氧区内，好氧区内的曝气盘可调节高度，曝气盘调高至MBR膜处理装置位置时,能用于冲洗MBR膜;清水区的两个相对的侧面安装有紫外线消毒灯,能直接对清水进行全面的杀菌消毒;好氧区、厌氧区、设备区和清水区均安装有人孔方便设备清洗及维护。
