申请日2015.06.19
公开(公告)日2015.10.28
IPC分类号C02F11/12
摘要
本发明公开了污泥深度脱水系统与方法。污泥深度脱水系统，包括二沉池，污泥浓缩池，污泥调理池，压滤机，破碎机以及回转窑尾烟室。污泥深度脱水工艺，包括步骤：1)二沉池底流污泥收集后，进入污泥浓缩池，向浓缩池中加入破壁药剂进行充分处理;2)将经过破壁药剂处理的污泥送入污泥调理池中，并加入调理药剂进行充分处理;3)经过调理后的污泥送入压滤机中压滤脱水;4)压滤脱水后的污泥送入破碎机中破碎;5)破碎后的污泥送入回转窑尾烟室中进行焚烧处理。本发明可以实现污泥的减量化、无害化、资源化。

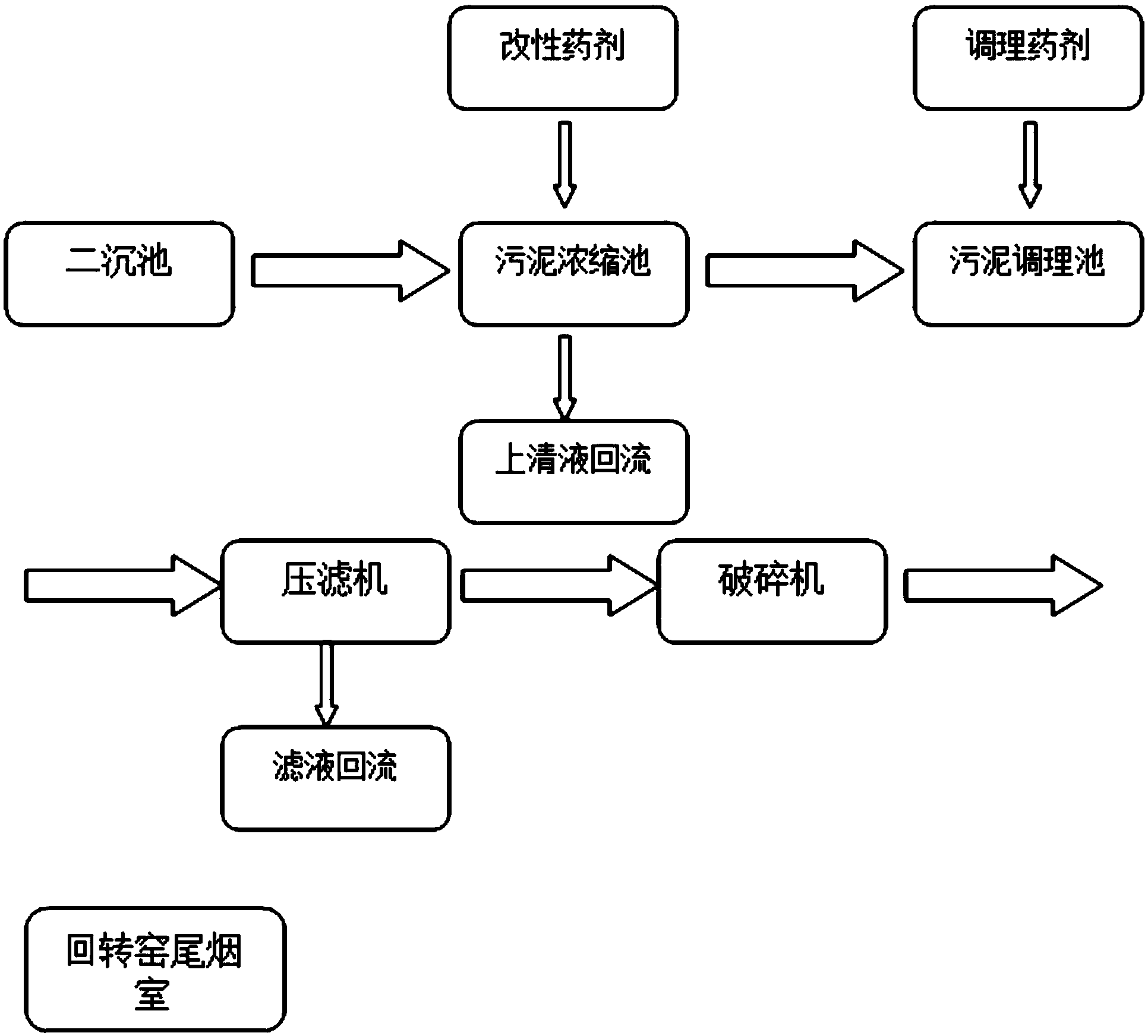

摘要附图
权利要求书
1.污泥深度脱水系统，其特征在于：包括二沉池，污泥浓缩池，污泥调理池，压滤机，破碎机以及回转窑尾烟室;其中：
二沉池、污泥浓缩池、污泥调理池依次连通;
压滤机用于将从调理池中出来的污泥进行压滤脱水处理;
破碎机用于将经过压滤脱水处理后的污泥进行破碎;
回转窑尾烟室用于接收经过破碎后的污泥。
2.根据权利要求1所述的污泥深度脱水系统，其特征在于：经过压滤脱水处理后的污泥中，含水率为30-45%。
3.根据权利要求1所述的污泥深度脱水系统，其特征在于：经过破碎机破碎后，污泥的粒径≤10mm。
4.污泥深度脱水工艺，其特征在于：包括步骤：
1)二沉池底流污泥收集后，进入污泥浓缩池，向浓缩池中加入破壁药剂进行充分处理;
2)将经过破壁药剂处理的污泥送入污泥调理池中，并加入调理药剂进行充分处理;
3)经过调理后的污泥送入压滤机中压滤脱水;
4)压滤脱水后的污泥送入破碎机中破碎;
5)破碎后的污泥送入回转窑尾烟室中进行焚烧处理。
5.根据权利要求4所述的污泥深度脱水工艺，其特征在于：步骤1)中，所述的破壁药剂为臭氧、次氯酸盐、氯气、双氧水、二氧化氯中的至少一种;其用量为浓缩池中污泥的0.05-10%。
6.根据权利要求4所述的污泥深度脱水工艺，其特征在于：步骤2)中，所述的调理药剂为三价铁的盐或氧化物、二价亚铁的盐或氧化物、PAM的复配物;调理药剂的用量为污泥调理池中的污泥的0.05-25%。
7.根据权利要求4或6所述的污泥深度脱水工艺，其特征在于：所述的调理药剂为三价铁盐、二价亚铁盐、PAM按照质量比为1:(0.8-1.2):(0.8-1.2)的复配物。
8.根据权利要求4所述的污泥深度脱水工艺，其特征在于：步骤3)中，所述的压滤机为板框压滤机、厢式压滤机、带式压滤机、叠螺式压滤机中的一种。
9.根据权利要求4所述的污泥深度脱水工艺，其特征在于：经过步骤3)的压滤脱水处理后，污泥的含水量为30-45%。
10.根据权利要求4所述的污泥深度脱水工艺，其特征在于：经过步骤4)的破碎机破碎后，污泥的粒径≤10mm。
说明书
污泥深度脱水系统与方法
技术领域
本发明涉及污泥深度脱水系统与方法。
背景技术
污水中的污染物大约有三分之一在污水处理的过程中转移到污泥里，随着我国污水处理厂的大批建设和投运，污泥对环境的危害越来越大，治理污泥已成为我国环境保护的战略目标。污泥治理技术难度高、投资大，根据国内外的经验，污泥治理需投入的费用相当于污水治理费用的20～30%，其产业规模达数千亿元，污泥治理是我国环境保护领域十二五规划的核心内容。
污水厂污泥处理处置的目标是实现污泥的减量化、稳定化、无害化和资源化。污泥处理处置主要分为两个阶段：第一阶段是对污泥进行减量化、稳定化处理，其目的是为了降低污泥处置造成二次污染的风险;第二阶段是对处理后的污泥进行合理的安全处理处置，实现污泥无害化和资源化的目的。
十二五期间我国将增加建设污水处理能力9000万m3，增建和在建城镇污水厂达1800多座，我国污水厂污泥处置压力日趋紧迫。从技术上来看，无论是以日本为代表的污泥焚烧发电技术，还是以欧美等国为代表的污泥土地利用技术，都指明了污泥处置在朝着污泥资源化利用的方向发展。
针对污泥进行脱水化处理与资源利用，现在有相当一部分企业与科研机构投入了大量人力、物力进行相应的研究，业界污泥脱水技术，主要有以下的方法：
a、机械脱水
包括压滤法、真空吸滤法以及离心法，涉及的相关设备有：板框压滤机、转桶式离心机、螺旋压榨脱水机等等，但机械脱水仅仅是针对间隙水，经过机械脱水，污泥仍然含有75%以上的水分;
b、热力脱水
采用烟气、蒸汽或其他热源对污泥进行脱水，但不论是利用热源制热或利用余热，热力脱水都存在需要耗费大量能量的问题，这种方法往往得不偿失，以大搏小。
目前也有企业采用机械脱水+热力脱水的联合脱水方法，但是这种方法也往往只能将含水率为97-98%的污泥脱水至60%左右，可60%左右的污泥往往不具有太大的回收价值。
发明内容
本发明的目的在于提供污泥深度脱水系统与方法。
本发明所采取的技术方案是：
污泥深度脱水系统，包括二沉池，污泥浓缩池，污泥调理池，压滤机，破碎机以及回转窑尾烟室;其中：
二沉池、污泥浓缩池、污泥调理池依次连通;
压滤机用于将从调理池中出来的污泥进行压滤脱水处理;
破碎机用于将经过压滤脱水处理后的污泥进行破碎;
回转窑尾烟室用于接收经过破碎后的污泥。
经过压滤脱水处理后的污泥中，含水率为30-45%。
经过破碎机破碎后，污泥的粒径≤10mm。
污泥深度脱水工艺，包括步骤：
1)二沉池底流污泥收集后，进入污泥浓缩池，向浓缩池中加入破壁药剂进行充分处理;
2)将经过破壁药剂处理的污泥送入污泥调理池中，并加入调理药剂进行充分处理;
3)经过调理后的污泥送入压滤机中压滤脱水;
4)压滤脱水后的污泥送入破碎机中破碎;
5)破碎后的污泥送入回转窑尾烟室中进行焚烧处理。
步骤1)中，所述的破壁药剂为臭氧、次氯酸盐、氯气、双氧水、二氧化氯中的至少一种;其用量为浓缩池中污泥的0.05-10%。
步骤2)中，所述的调理药剂为三价铁的盐或氧化物、二价亚铁的盐或氧化物、PAM的复配物;调理药剂的用量为污泥调理池中的污泥的0.05-25%。
所述的调理药剂为三价铁盐、二价亚铁盐、PAM按照质量比为1:(0.8-1.2):(0.8-1.2)的复配物。
步骤3)中，所述的压滤机为板框压滤机、厢式压滤机、带式压滤机、叠螺式压滤机中的一种。
经过步骤3)的压滤脱水处理后，污泥的含水量为30-45%。
经过步骤4)的破碎机破碎后，污泥的粒径≤10mm。
本发明的有益效果是：
本发明可以实现污泥的减量化、无害化、资源化;
减量化：
将污泥含水率从80%以上脱水降低至30-45%;污泥减量80%，极大节约运输成本。
无害化：
在污泥处置过程中添加环境友好物质，并对污泥内的有害物质进行削减处理。泥饼无菌、无臭。
资源化：
处理后的污泥进入回转窑尾烟室中进行焚烧处理，使得污泥泥渣成为水泥熟料的一部分，从而实现污泥的最终有效处理和利用。
