污水处理曝气系统用的气液混合喷射器

　　权利要求书

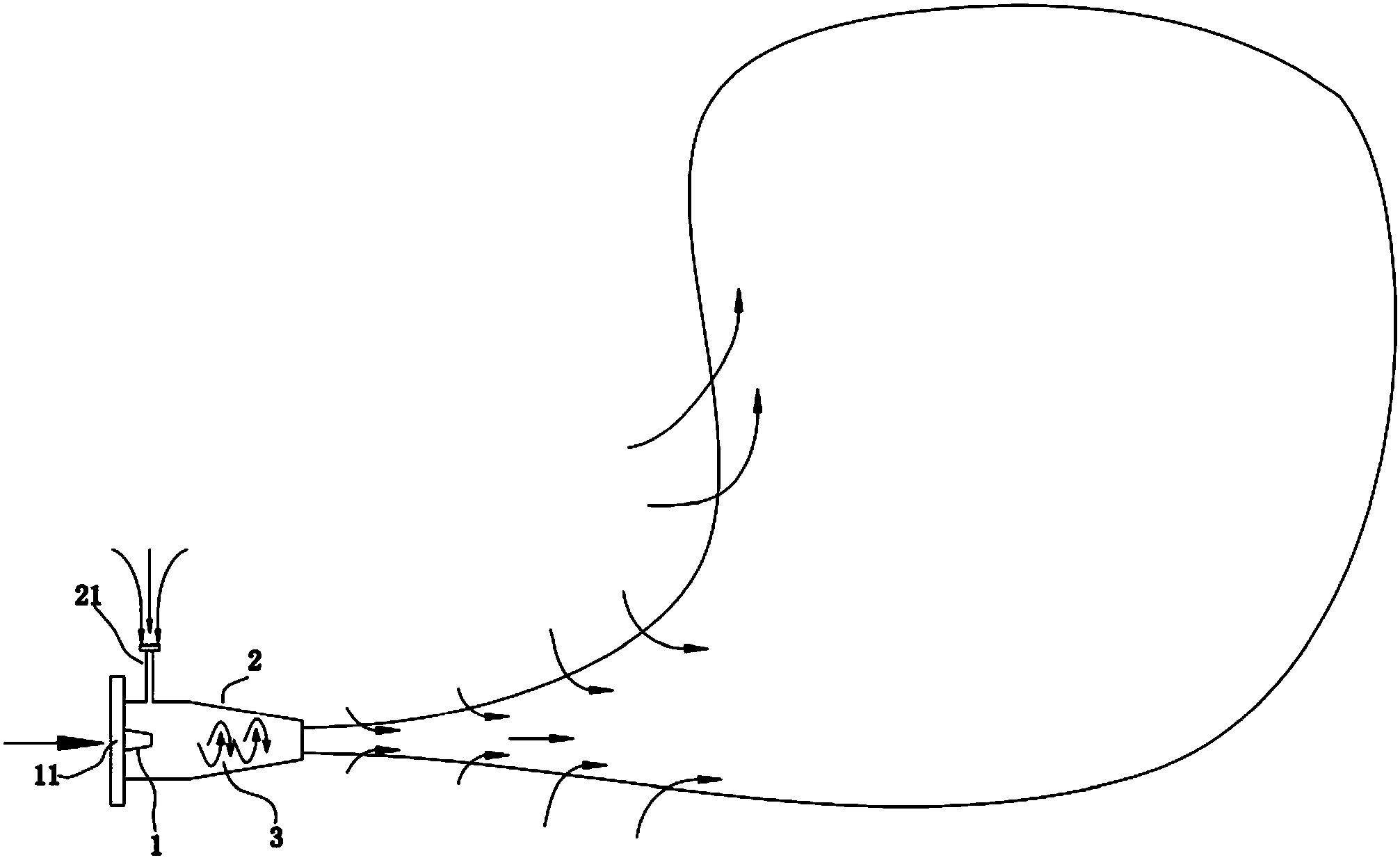

　　1.一种污水处理曝气系统用的气液混合喷射器，其特征在于：包括用于喷射污水及活性污泥的内喷嘴(1)和用于向污水及活性污泥中混入空气并喷入曝气池的外喷嘴(2)，所述内喷嘴(1)其污水喷入端(11)与外喷嘴(2)一端密封连接，内喷嘴(1)设置在外喷嘴(2)内，所述内喷嘴(1)外壁与外喷嘴(2)内壁形成用于将空气混入污水及活性污泥中的气液混合腔室(3)，外喷嘴(2)上设置有与空气源连接的空气送入端(21)。

　　2.如权利要求1所述的一种污水处理曝气系统用的气液混合喷射器，其特征在于：所述内喷嘴(1)与外喷嘴(2)中心轴线位于同一直线上。

　　3.如权利要求1或2所述的一种污水处理曝气系统用的气液混合喷射器，其特征在于：所述内喷嘴(1)为锥形喷嘴。

　　4.如权利要求1或2所述的一种污水处理曝气系统用的气液混合喷射器，其特征在于：所述外喷嘴(2)其喷射头为锥形。

　　5.如权利要求1所述的一种污水处理曝气系统用的气液混合喷射器，其特征在于：所述内喷嘴(1)和外喷嘴(2)由耐磨材料制成。

　　说明书

　　一种污水处理曝气系统用的气液混合喷射器

　　技术领域

　　本实用新型涉及污水处理技术领域，具体涉及一种污水处理曝气系统上使用的用来将调节池内的污水及活性污泥送入曝气池内进行充氧生化反应的气液混合喷射器。

　　背景技术

　　目前污水处理一般采用的曝气系统是由鼓风机通过曝气管道强制地向曝气池内通入空气，该曝气方式存在：1、鼓风机长时间运行能耗高、鼓风机产生噪音大，连接鼓风机的曝气管道头易堵塞、开裂及老化，曝气系统维修养护成本高;2、曝气布气不均匀，易导致曝气池死区污泥沉积。

　　发明内容

　　针对现有技术的不足，本实用新型旨在提供一种曝气布气均匀、节能的可在污水及活性污泥送入曝气池的同时向污水及活性污泥中混入空气并混合喷射入曝气池中的污水处理曝气系统用的气液混合喷射器。

　　为实现上述目的，本实用新型采用如下技术方案：

　　一种污水处理曝气系统用的气液混合喷射器，包括用于喷射污水及活性污泥的内喷嘴和用于向污水及活性污泥中混入空气并喷入曝气池的外喷嘴，所述内喷嘴其污水喷入端与外喷嘴一端密封连接，内喷嘴设置在外喷嘴内，所述内喷嘴外壁与外喷嘴内壁形成用于将空气混入污水及活性污泥中的气液混合腔室，外喷嘴上设置有与空气源连接的空气送入端。

　　进一步的，所述内喷嘴与外喷嘴中心轴线位于同一直线上。

　　优选的，所述内喷嘴为锥形喷嘴。

　　优选的，所述外喷嘴其喷射头为锥形。

　　进一步的，所述内喷嘴和外喷嘴由耐磨材料制成。

　　本实用新型具有如下有益效果：

　　本实用新型一种污水处理曝气系统用的气液混合喷射器，其与低速水泵配合使用，用来在污水及活性污泥送入曝气池的同时向污水及活性污泥中混入空气并混合喷射入曝气池中，具有能耗低、节能，曝气布气均匀、安装与维修养护方便、使用寿命长和噪音低的优点，可降低污水处理成本。
